Gotowe lampy Czapka bi-pinowa IEC60061-3 Wskaźnik trzonka lampy

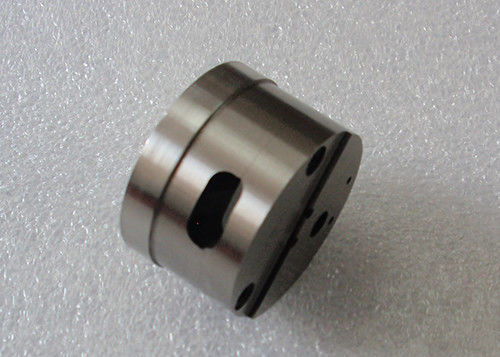

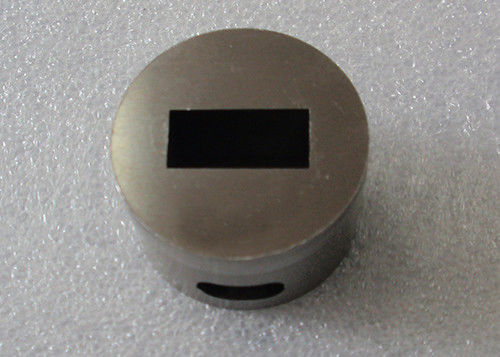

Wskaźnik do trzpieniowych trzonków G5.3 w gotowych lampach 7006-73-1

7006-73-1

Wskaźnik do trzpieniowych trzonków G5.3 w gotowych lampach 7006-73-1

Cel, powód:

Aby sprawdzić nasadkę G5.3 przedstawioną na arkuszu 7004-73 pod następującymi względami:
- połączone przemieszczenie i średnica sworzni (wymiary D i E) w stosunku do
maksymalny przekrój poziomy (wymiary A maks. i B maks.) nasadki;
-minimalna wysokość płaszcza (wymiar C min.);
-średnica poszczególnych sworzni (wymiar E);
-długość szpilek (wymiar F).

Testowanie:

-Musi istnieć możliwość włożenia kołpaka do miernika tak, aby kołki weszły na powierzchnię Z do
stopy podporowe płaszcza stykają się z powierzchnią Z.
W tym położeniu końce kołków powinny być współpłaszczyznowe z powierzchnią X lub wystawać poza nią, ale tak
nie wystają poza powierzchnię W.
Ponadto górna krawędź zbiornika powinna być współpłaszczyznowa z powierzchnią Y lub wystawać poza nią.
-Przeprowadzając tę ​​kontrolę, użyta siła nie powinna przekraczać 5 N.
-Poszczególne kołki kołpaka można włożyć do otworu e2 do poziomu
podpory pokrywa się z powierzchnią W.
- Nie powinno być możliwości włożenia poszczególnych kołków do otworu e1.

Zgodny z:

IEC60061-3 G5.3 7006-73-1

Podanie:

Guangzhou Shice Equipment oferuje szeroką gamę mierników spełniających najpopularniejsze standardy

w tym te z IEC, EN, UL, GB, DIN, VDE i inne.Takie standardy wymagają

sprawdzanie rozmiaru i definicji itp. te mierniki są wykonane ze starszej stali nierdzewnej

oraz odpowiednią stal o twardości co najmniej 60 HRC i chropowatości zgodnie z

standardowe wymagania.Do każdego miernika dołączony jest certyfikat kalibracji.
