| Standards: | IEC60061-3 | Material: | Mold steel |
|---|---|---|---|
| 7006-27D-3: | GO GAUGE FOR CAPS E26, E26/50x39, E26/51x39 & E26d | 7006-29L-4: | NOT GO GAUGE FOR CAPS E26, E26/50x39, E26/51x39 & E26d |
| 7006-29-3: | GAUGE FOR TESTING CONTACT-MAKING OF LAMPS FITTED WITH CAPS | Gauge Name: | E26 Lamp Cap Gauge |
| High Light: | E26 Go No Go Gauge,7006-29-3 Go No Go Gauge,wskaźnik nasadki lampy ze stali formowanej |
||

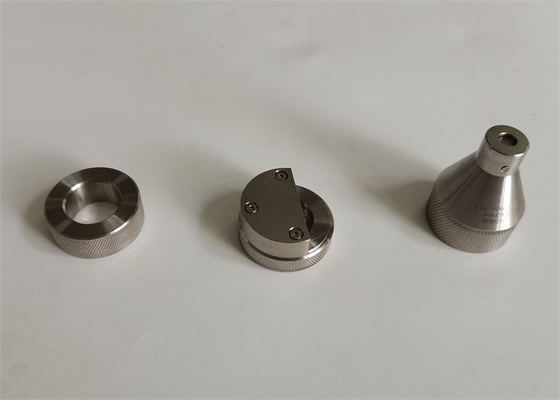

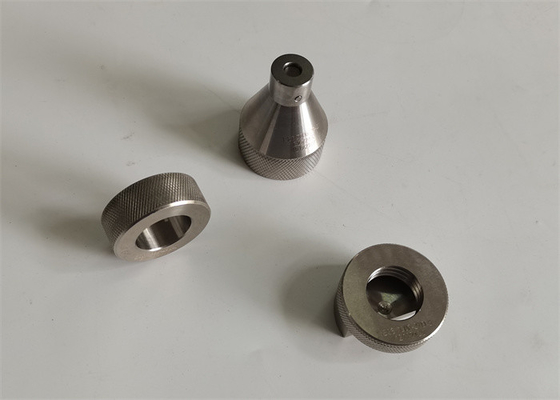

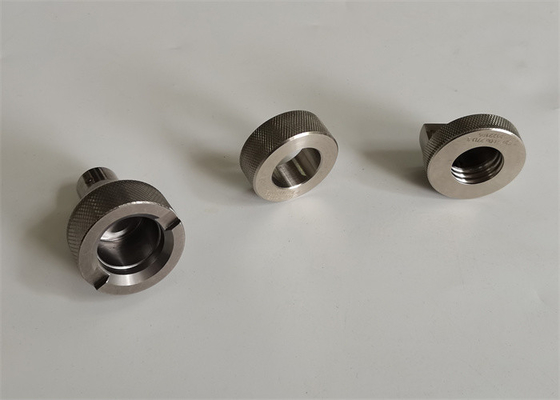

7006-29-3 E26 Wskaźnik nasadki lampy Wskaźnik Go No Go do testowania styku - wytwarzanie lamp wyposażonych w zaślepki
Potwierdza:
IEC60061-3
Nazwa miernika i cel testowania
1. E26, E26/50x39, E26/51x39 i E26d WSKAŹNIK „NOT GO” DO KORPUSÓW 7006-29L-4
TESTOWANIE:
Gdy miernik jest umieszczany na gwincie kołpaka gotowej lampy, trzymając kołpak do góry, środkowy styk nie może wystawać poza powierzchnię X. W badaniu stosuje się wyłącznie ciężar samego miernika.
ZAMIAR:
Aby sprawdzić minimalną zewnętrzną (główną) średnicę gwintu, wymiar d, trzonków E26, E26/50x39, E26/51x39 lub E26d na gotowych lampach.
2. WSKAŹNIK „GO” DO KORPUSÓW E26, E26/50x39, E26/51x39 i E26d7006-27D-3
TESTOWANIE:
Gdy nasadka gotowej lampy zostanie wkręcona do miernika do oporu, środkowy styk będzie dotykał powierzchni X. Po zdjęciu lampy z miernika wymagane są co najmniej dwa pełne obroty, aby rozłączyć gwinty.
ZAMIAR:
Aby sprawdzić maksymalne wymiary gwintu śruby oraz wymiar T1min nasadek E26, E26/50x39, E26/51x39 lub E26d na gotowych lampach.
3. WSKAŹNIK DO BADANIA KONTAKTU ŚWIATEŁ Z ZAŚLEPKAMI 7006-29-3
TESTOWANIE:
Zakłada się, że kształt lampy w odniesieniu do pasowania w oprawce jest prawidłowy, jeśli lampę można wsunąć do miernika, aż płaszczyzna W osiągnie płaszczyznę V lub wystaje poza nią.W przypadku lamp z trzonkiem E26/24, gdy powierzchnie V i W pokrywają się, górna część trzonka wraz z lutem lub materiałem przewodzącym nie może wystawać ponad powierzchnię X.
ZAMIAR:
Do sprawdzenia wymiarów lamp do łączenia w oprawkach E26, E26/50x39, E26/51x39 lub E26d.
Miernik E26 i E26d Pełna lista:
| Numer modelu | Nazwa miernika |
| 7006-27D-3 | WSKAŹNIK „GO” DO KORPUSÓW E26, E26/50x39, E26/51x39 i E26d |
| 7006-29L-4 | WSKAŹNIK „NOT GO” DO KORPUSÓW E26, E26/50x39, E26/51x39 i E26d |
| 7006-29-3 | WSKAŹNIK DO BADANIA KONTAKTOWEGO LAMP WYPOSAŻONYCH W KAPTURY |
| 7006-29A-2 | WSKAŹNIK DO ZAŚLEPEK GOTOWYCH LAMP DO BADANIA OCHRONY PRZED PRZYPADKOWYM KONTAKTEM E26d |
| 7006-29B-2 | PRZYSTAWKA O ŚREDNICY REFERENCYJNEJ 23 mm DO KORPUSÓW E26d |
| 7006-29C-2 | PRZYSTAWKA O ŚREDNICY REFERENCYJNEJ 13,2 mm DO KORPUSÓW E26d |
| 7006-29D-1 | POMIAR O ŚREDNICY ODNIESIENIA 10,4 mm DLA ZAŚLEPEK E26d NA ŚWIATŁACH GOTOWYCH |
-------------------------------------------------- -------------------------------------------------- ----------------------------------
7006-27D-3 WSKAŹNIK „GO” DO KORPUSÓW E26, E26/50x39, E26/51x39 i E26d
7006-29L-4 WSKAŹNIK „NOT GO” DO KORPUSÓW E26, E26/50x39, E26/51x39 i E26d
7006-29-3 WSKAŹNIK DO BADAŃ KONTAKTOWYCH LAMP WYPOSAŻONYCH W KAPTURKI
7006-29A-2 WSKAŹNIK DO KORPUSU GOTOWYCH LAMP DO BADANIA OCHRONY PRZED PRZYPADKOWYM KONTAKTEM E26d
7006-29B-2 SKRAJNIK O ŚREDNICY REFERENCYJNEJ 23 mm DO ZAŚLEPEK E26d
7006-29C-2 SKRAJNIK O ŚREDNICY REFERENCYJNEJ 13,2 mm DO KORPUSÓW E26d
7006-29D-1 ROZMIAR O ŚREDNICY REFERENCYJNEJ 10,4 mm DO ZAŚLEPEK E26d NA WYKOŃCZONEJ LAMCE
