Wskaźnik trzonka lampy zgodny z normą IEC60061-3

Wskaźnik IEC60061 - 3 dla oprawek E27 Śrubowe wskaźniki oprawki lampy

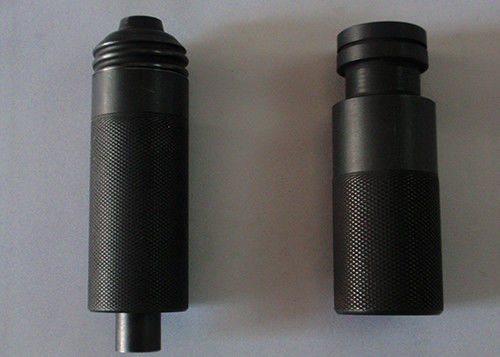

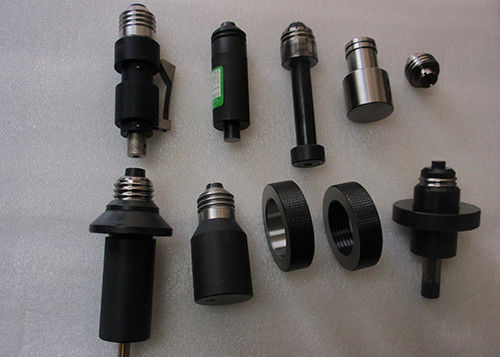

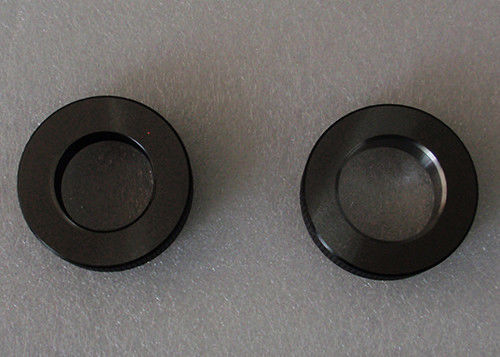

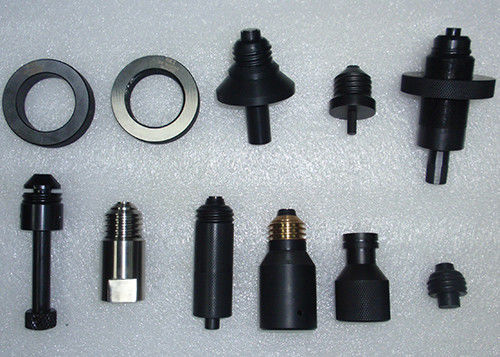

Wskaźnik dla listy oprawek E27:

Potwierdza:

IEC60061-3

Cel i testowanie:

(1) 7006-25A-2 Wskaźnik „GO” do oprawek

CEL: Aby sprawdzić:

a) Minimalne wymiary gwintu śruby oprawki zgodnie z arkuszami 7004-21 i 7004-27.

b) Wymiar X zgodnie z arkuszem 7005-20

c) Mechaniczna kompatybilność oprawki z lamami o niekorzystnych wymiarach.

BADANIE: a) Musi istnieć możliwość wkręcenia gwintowanej części miernika do oprawki lampy bez użycia nadmiernej siły.

b) Po wkręceniu manometru do oporu, oznaczenie Y na tłoku powinno być w jednej płaszczyźnie ze znakiem A na wale.

c) Następnie tuleję umieszcza się na trzpieniu miernika, tak aby jej otwarty koniec spoczywał na górnej krawędzi osłony śruby uchwytu. Gdy tuleja znajduje się w tej pozycji, tłok jest dociskany do oporu.

d) Powierzchnia B miernika powinna wtedy leżeć między znakami X1 i X2 na tłoku lub być na tej samej płaszczyźnie co jeden z nich;nie będzie poza nimi.

(2) 7006-26-4 Wskaźnik „NOT GO”

CEL: Sprawdzenie maksymalnej mniejszej średnicy gwintu śruby, wymiar D1, oprawek lamp

BADANIE: Zakłada się, że gwint oprawki lampy jest prawidłowy, jeżeli skrajnia nie wchodzi pod własnym ciężarem tak daleko, że gwint wystaje poza powierzchnię T.

(3) 7006-21-5

Miernik do testowania ochrony przed uszkodzeniem szyjki bańki i do sprawdzania styków

CEL: Aby sprawdzić:

a) Ochrona przed uszkodzeniem szyjki żarówki przez obrzeże oprawki E27.

b) Oznakowanie stykowe w oprawkach E27 w odniesieniu do lamp o wymiarach niekorzystnych dla styku.

TESTOWANIE: a) Gdy miernik jest całkowicie dokręcony momentem obrotowym:

----- 1,0 Nm dla oprawek ceramicznych.

----- 0,4 Nm dla wszystkich innych uchwytów.

Pomiędzy skrajnią a krawędzią obrzeża oprawki musi być prześwit.

b) W tym położeniu i przy oprawce lampy podłączonej do obwodu testowego, jak pokazano na rysunku, lampka kontrolna powinna się zaświecić.

* W celu sprawdzenia, czy luz występuje na całym obwodzie, należy użyć szczelinomierza o przybliżonej grubości 0,08 mm i szerokości 5 mm.

(4) 7006-22A-5 Miernik do testowania oznakowania styków i ochrony przed przypadkowym dotknięciem podczas wkładania lampy

CEL: Sprawdzenie oprawek E27 pod kątem:

a) Kontaktowanie się z lampami o niekorzystnych wymiarach.

b) Ochrona przed przypadkowym kontaktem z częściami pod napięciem, a mianowicie osłoną trzonka, podczas wkładania lampy.

TESTOWANIE: Uchwyt jest podłączony w obwodzie testowym, jak pokazano.

a) Przy wyłączniku A w położeniu 2 i wyłączniku B otwartym, miernik jest przykręcony do oporu. W tym położeniu obie lampki powinny się zaświecić.

b) Po wykonaniu testu a) powyżej, miernik jest cofany, aż do zgaśnięcia lampek, przełącznik A zostaje przestawiony w położenie 1, a przełącznik B zamknięty.Następnie miernik wkręca się powoli, aż zaświeci się którakolwiek z lampek. Przytrzymując miernik w tej pozycji, wyłącznik B jest otwarty, a sonda testowa z boku miernika jest wsunięta w dół tak daleko, jak wejdzie w przestrzeń między miernik i oprawka. w tym położeniu światła nie mogą się świecić.

(5) 7006-22B-1

Miernik do wykrywania styków bocznych z krawędziami tnącymi

CEL: Wykrywanie istnienia krawędzi tnących na stykach bocznych w oprawkach E27.

TESTOWANIE: a) Miernik jest wkręcony do oprawy w oprawkę lampy do oporu, kombinację następnie umieszcza się z trzpieniem miernika w pozycji poziomej, a czoło trzpienia jest dociskane do styków oprawki.

b) W tej pozycji powinno być możliwe obracanie trzpienia w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara o co najmniej 60 ° w obu kierunkach.

c) Po tym teście kombinację umieszcza się z tłokiem w pozycji pionowej, a czoło tłoka jest dociskane do styków uchwytu z całkowitą siłą 10 N.

d) W tej pozycji powinno być możliwe obracanie trzpienia w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara o co najmniej 60 ° w obu kierunkach.

e) Oprawka spełnia wymagania, jeśli moment obrotowy zastosowany w obu badaniach nie przekracza 0,4 Nm.

(6) 7006-22C-1

Miernik I do sprawdzania sprężystości kontaktu bocznego

CEL: Sprawdzenie minimalnej sprężystości kontaktu bocznego oprawek E27.

BADANIE: a) Boczny (-e) styk (-y) mafoldera należy połączyć elektrycznie z miernikiem, jak pokazano na obwodzie testowym.

b) Gdy pręt środkowy znajduje się w górnym położeniu, miernik jest wkręcany w lamphloder bez użycia nadmiernej siły.

c) Miernik mocuje się, dokręcając nakrętkę do momentu usunięcia luzu między uchwytem a sprawdzianem.

d) Następnie pręt środkowy przykręca się momentem 0,4 Nm.

e) W tych warunkach lampka kontrolna zaświeci się.

f) Pręt środkowy należy następnie wkręcić z powrotem, aż jego oznaczenie przejdzie przez 10 części skali (= 0,2 mm).W tym położeniu lampka kontrolna powinna nadal świecić.

(7) 7006-22D-1

Miernik II do sprawdzania sprężystości kontaktu bocznego

CEL: Sprawdzenie minimalnej sprężystości kontaktu bocznego oprawek E27.

BADANIE: a) Boczny (-e) styk (-y) mafoldera należy połączyć elektrycznie z miernikiem, jak pokazano na obwodzie testowym.

b) Miernik wkręca się w oprawkę z momentem obrotowym 1Nm ...

c) W tej pozycji kontrolka powinna się świecić.

Badanie należy przeprowadzić po badaniu przyrządem do badania styków.
