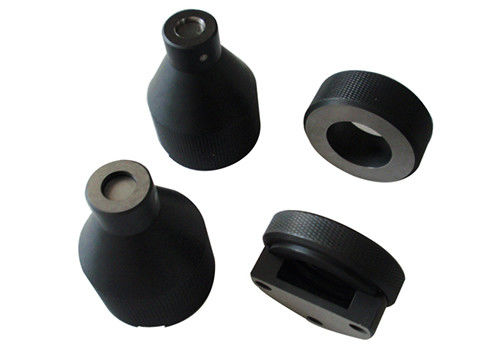

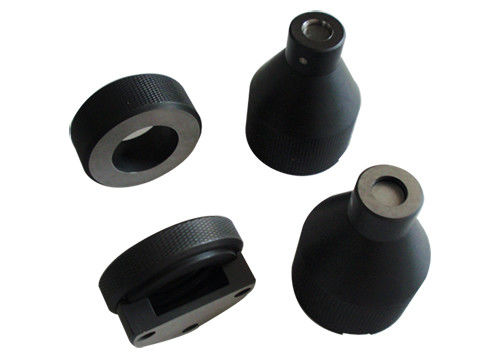

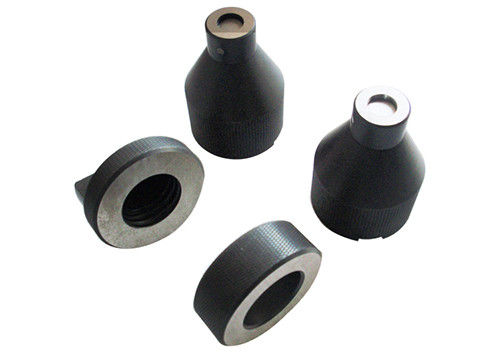

Wskaźniki E26 Go And Not Go, Miernik gwintu ze stali formowanej

Wskaźnik trzonka lampy IEC60061-3 E26, sprawdzian idź sprawdzian, miernik gwintu

Lista wskaźników E26 i E26d:

Potwierdza:
IEC60061-3

Cel i testowanie:
1. 7006-27D-3

WSKAŹNIK „GO” DLA CZAPEK E26, E26 / 50x39, E26 / 51x39 i E26d
CEL, POWÓD:

Aby sprawdzić maksymalne wymiary gwintu śruby i wymiar T1min kołpaków E26, E26 / 50x39, E26 / 51x39 lub E26d na gotowych lampach.
TESTOWANIE:

Po wkręceniu trzonka gotowej lampy do miernika do oporu, styk środkowy powinien dotykać powierzchni X. Po wyjęciu lampy z miernika należy wykonać co najmniej dwa pełne obroty w celu rozłączenia gwintów.

2. 7006-29L-4

WSKAŹNIK „NIE PRZEJDŹ” DLA CZAPEK
E26, E26 / 50x39, E26 / 51x39 i E26d
CEL, POWÓD:

Aby sprawdzić minimalną zewnętrzną (główną) średnicę gwintu śruby, wymiar d, kołpaków E26, E26 / 50x39, E26 / 51x39 lub E26d gotowych lamp.
TESTOWANIE:

Kiedy miernik jest umieszczony na gwincie trzonka na gotowej lampie, trzonkiem skierowanym do góry, środkowy kontakt nie może wystawać poza powierzchnię X. Do badania należy używać wyłącznie ciężaru samego miernika.

3. 7006-29-3

MIERNIK DO BADAŃ STYKÓW LAMP Z ZAŚLEPKAMI
CEL, POWÓD:

Aby sprawdzić wymiary lamp do wykonywania styków w oprawkach E26, E26 / 50x39, E26 / 51x39 lub E26d.
TESTOWANIE:

Przyjmuje się, że kształt lampy w odniesieniu do jej osadzenia w oprawce jest prawidłowy, jeżeli lampę można wepchnąć w skrajnię, aż płaszczyzna W osiągnie płaszczyznę V lub wystaje poza nią.W przypadku lamp z trzonkiem E26 / 24, gdy powierzchnie V i W pokrywają się, górna część trzonka zawierająca lutowie lub materiał przewodzący nie może wystawać ponad powierzchnię X.

4. 7006-29A-2

MIERNIK DO OSŁON GOTOWYCH LAMP DO BADANIA OCHRONY PRZED PRZYPADKOWYM KONTAKTEM E26d
CEL, POWÓD:

Aby sprawdzić ochronę przed przypadkowym kontaktem zaślepek E26d na gotowych lampach.
TESTOWANIE:

Gdy lampa zostanie wsunięta do skrajni tak daleko, jak to możliwe, bocznym przylutowaniem nasadki umieszczonym w przewidzianym do tego wgłębieniu, powierzchnia W trzpienia nie może wystawać poza powierzchnię V.

5. 7006-29B-2

MIERNIK O ŚREDNICY REFERENCYJNEJ 23 mm DO ZAŚLEPEK E26d
CEL, POWÓD:

Aby sprawdzić wymiary S min., S maks., S1min.i S1max.czapek E26d.
TESTOWANIE:

Gdy trzonek (lub lampa) zostanie wciśnięty do skrajni tak daleko, jak to możliwe, powierzchnia W trzpienia musi wystawać poza powierzchnię Y, ale w przypadku niezamontowanych nasadek nie może wystawać poza powierzchnię X.
W przypadku trzonków gotowych lamp powierzchnia W nie może wystawać poza powierzchnię V.

6. 7006-29C-2

MIERNIK O ŚREDNICY REFERENCYJNEJ 13,2 mm DO ZAŚLEPEK E26d
CEL, POWÓD:

Aby sprawdzić wymiary C maks.i C1 maks.czapek E26d.
TESTOWANIE:

Gdy niezamontowana nasadka zostanie wsunięta do skrajni tak daleko, jak to możliwe, powierzchnia W tłoka nie może wystawać poza powierzchnię X. W przypadku trzonków gotowych lamp powierzchnia W nie może wystawać poza powierzchnię V. W tym przypadku trzonek należy tak umieścić, aby lutowie na styku pośrednim znajdowały się we wnęce przewidzianej w mierniku.

7. 7006-29D-1
STRAŻNIK O ŚREDNICY REFERENCYJNEJ 10,4 mm DO ZAŚLEPEK E26d NA WYKOŃCZONYCH LAMPACH
CEL, POWÓD:

Aby sprawdzić wymiary C1 min i T1 min, należy przedstawić na arkuszu 7004-29 i maksymalne wymiary gwintu kołpaka.
TESTOWANIE:

Gdy lampa jest wkręcona w skrajnię do oporu, powierzchnia „W” musi leżeć w jednej płaszczyźnie z powierzchnią „V” lub wystawać poza nią.Po tym badaniu, aby odłączyć światło od skrajni, wymagane są co najmniej dwa pełne obroty światła.

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 WSKAŹNIK „GO” DLA CZAPEK E26, E26 / 50x39, E26 / 51x39 i E26d
7006-29L-4 WSKAŹNIK „NIE PRZEJŚĆ” DO CZAPEK E26, E26 / 50x39, E26 / 51x39 i E26d
7006-29-3 MIERNIK DO BADAŃ KONTAKTOWYCH LAMP Z ZAŚLEPKAMI
7006-29A-2 MIERNIK DO OSŁONEK NA WYKOŃCZONYCH LAMPACH DO BADANIA OCHRONY PRZED PRZYPADKOWYM KONTAKTEM E26d
7006-29B-2 MIERNIK O ŚREDNICY REFERENCYJNEJ 23 mm DO ZAŚLEPEK E26d
MIERNIK 7006-29C-2 O ŚREDNICY REFERENCYJNEJ 13,2 mm DO ZAŚLEPEK E26d
7006-29D-1 STRAŻNICA O ŚREDNICY REFERENCYJNEJ 10,4 mm DO ZAŚLEPEK E26d NA WYKOŃCZONYCH LAMPACH
