Urządzenie testowe do weryfikacji zamocowania wtyczki korpusu 4Nx1

IEC60884 rysunek 30 Urządzenie Tester gniazda wtykowego do weryfikacji zamocowania kołków w korpusie wtyczki

Szczegóły Produktu:

To urządzenie jest zgodne z normą IEC 60884-1, klauzula 24.10 Rys30.

Służy do sprawdzania trwałości wtyczki i bolca wtyczki.

Wtyczka umieszczona jest na sztywnej stalowej płytce wyposażonej w otwory odpowiednie dla kołków wtyczki.

Odległość między środkami otworów powinna być taka sama, jak odległości między środkami koła opisanego wokół obszaru przekroju poprzecznego każdego kołka w arkuszu standardowym wtyczki.

Parametry techniczne:

Metoda badania:

1. Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami dotyczącymi bardziej efektywnego i prawidłowego korzystania z aparatu testowego oraz wykonywania testu.

2. Wtyczka jest umieszczona na stalowej płycie w taki sposób, aby środki okręgów opisujących sworznie pokrywały się ze środkami otworów.Następnie włóż wtyczkę testową do gniazda w kierunku wzdłużnej osi kołka.Następnie wtyczkę umieszcza się w szafie grzewczej o temperaturze (70 ± 2) ° C, po 1 godzinie, do wnętrza szafy grzewczej przykłada się siłę ciągnącą

3. Wybierz uchwyt zaciskowy zgodnie z kształtem wtyczki i upewnij się, że jest mocno połączony z wtyczką (upewnij się, że nie poluzuje się przy działaniu siły ciągnącej)

4. Wybierz ciężar siły ciągnięcia zgodnie z maksymalną siłą ściągania podaną w tabeli 16 (można uzyskać przez nałożenie), ciężarek jest zaczepiony o pierścień zacisku, ostrożnie trzymaj i nie wytwarzaj gwałtownego naprężenia.

5. Siłę przykłada się do każdego kołka wtyku przez 1 minutę, po badaniu wtyczka pozostawia się do ostygnięcia do temperatury otoczenia i należy sprawdzić, czy przemieszczenie któregokolwiek wtyku w korpusie wtyku nie powinno przekraczać 1 mm.

6. Zwróć uwagę na czyszczenie urządzenia i konserwację gniazd po zakończeniu testu.

Tabela 16:

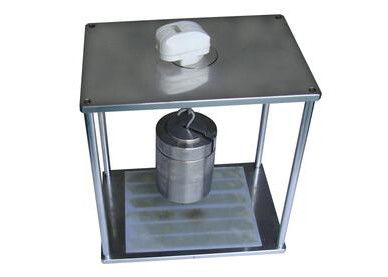

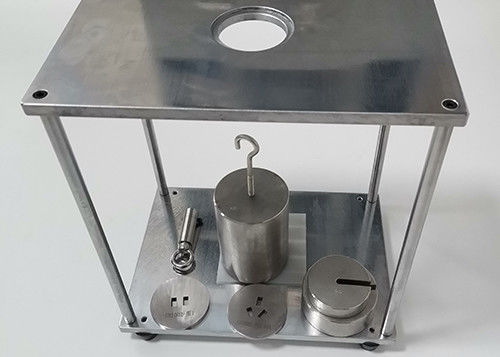

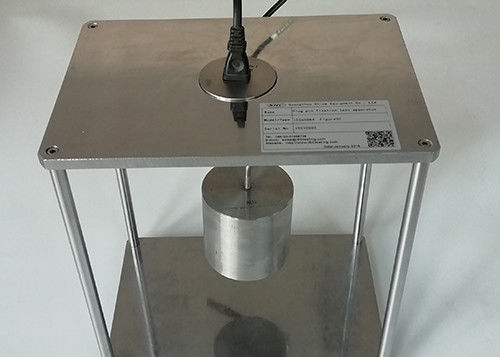

Zdjęcie aparatu:
