Szczegóły Produktu:
Zapłata:
|
| Standardy: | IEC61058 / IEC606691 | Obciążenie mocy: | Trójfazowe i czteroprzewodowe AC380 / 50Hz (jednofazowe AC220V, w sumie trzy pary) |
|---|---|---|---|
| Stacja robocza: | Trzy stacje (można dostosować) | Cyfrowy miernik napięcia wyświetlacza: | 0 ~ 300 V, dokładność: ± 0,5% |
| Miernik prądu z wyświetlaczem cyfrowym: | 0 ~ 40A, dokładność: ± 0,5% | Cyfrowy miernik mocy z wyświetlaczem: | 0 ~ 12KW, dokładność: ± 0,5% |
| Cyfrowy miernik współczynnika mocy z wyświetlaczem: | 0,3 ～ 0,999, dokładność: ± 0,5% | Obciążenie pojemnościowe: | Można wybrać 70 uf, 140 uf, 7,3 uf. |
| Objętość zasilania obciążenia: | 3 * 10 kVA | maksymalne napięcie wyjściowe: | 300 V, gdy przekroczy 305 V, obciążenie jest zatrzymywane automatycznie. |
| Podkreślić: | CNAS IEC61058 Skrzynka ładunkowa,Sprzęt testowy CNAS IEC61058 IEC,Sprzęt testowy CNAS IEC |
||
Skrzynka ładunkowa IEC61058/IEC606691 do testowania sprzętu laboratoryjnego Sprzęt testowy IEC
Przegląd produktów:
Ta skrzynia ładunkowa została zaprojektowana i wyprodukowana zgodnie z normami IEC60884, IEC61058, IEC606691 itp.
Służy do testu zdolności włączania i wyłączania oraz testu normalnej żywotności przełączników w domowych i podobnych stałych instalacjach elektrycznych.

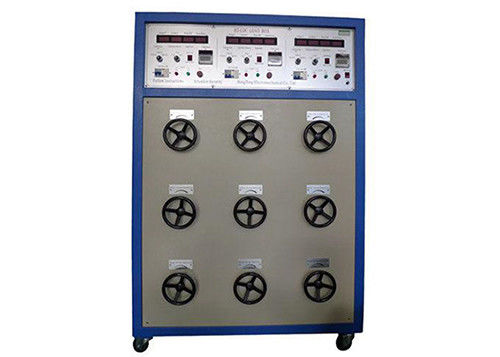

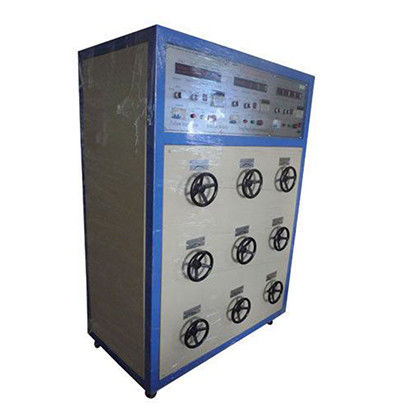

Poza tym jest również stosowany w badaniu objętości zerwania wtyczki i gniazda oraz mechanicznego działania normalnej żywotności.To urządzenie ma niebieską ramę i szarą osłonę.W górnej części urządzenia znajduje się pulpit sterowniczy, na którym znajdują się przełączniki do sterowania zasilaniem, do przeliczania pojemności elektrycznej oraz do przeliczania rodzaju obciążenia.Istnieją również mierniki wyświetlania prądu i napięcia oraz zasilania, przyciski start i stop, alarm, lampka kontrolna stanu i tak dalej.Poniżej znajdują się odpowiednie pokrętła do regulacji napięcia wyjściowego, do regulacji prądu i do regulacji indukcyjności.Istnieją trzy linie obciążenia.Każdy z nich posiada funkcję testu obciążenia rezystancyjnego, indukcyjnego i pojemnościowego.Rodzaj testu obciążenia można wybrać za pomocą przełącznika przekazującego.Wewnątrz skrzynia ładunkowa jest chłodzona przez silną konwekcję wiatru.Poniżej skrzyni ładunkowej znajdują się zaciski, przez które skrzynia ładunkowa może być połączona przewodem z wyłącznikiem i testerem trwałości wtyk-gniazdo.Podczas procesu testowego urządzenie podaje prąd i napięcie oraz moc.
Parametr techniczny:
| Nie. | pozycja | parametry | uwaga |
| 1 | Moc miernika | pojedyncza fraza z przewodem uziemiającym AC220V/50Hz | |
| Moc obciążenia | Trójfrazowy i czteroprzewodowy AC380/50Hz (pojedyncza fraza AC220V, w sumie trzy pary) | ||
| 2 | Stanowisko pracy | Trzy stacje (można dostosować) | |
| 3 | Cyfrowy miernik napięcia z wyświetlaczem | 0 ~ 300 V, dokładność: ± 0,5% | |
| 4 | Cyfrowy miernik prądu wyświetlacza | 0 ~ 40A, dokładność: ± 0,5% | |
| 5 | Cyfrowy miernik mocy wyświetlacza | 0 ~ 12KW, dokładność: ± 0,5% | |
| 6 | Cyfrowy miernik współczynnika mocy wyświetlacza | 0,3 ~ 0,999, dokładność: ± 0,5% | |
| 7 | Metoda ładowania | Obciążenie rezystancyjne, indukcyjne i pojemnościowe (trzy w jednym) może być przekształcane. | |
| 8 | Obciążenie pojemnościowe | Można wybrać 70 uf, 140 uf, 7,3 uf. | |
| 9 | Obciążenie wyjścia | Można wybrać każdą moc i interwał. | |
| 10 | Licznik | 0～999999, może być wstępnie ustawiony. | |
| 11 | Objętość zasilania obciążenia | 3*10KVA | |
| 12 | Maksymalny prąd wyjściowy | 30A, gdy przekroczy 32A, zatrzymało się automatycznie. | |
| 13 | Maksymalne napięcie wyjściowe | 300V, gdy przekroczy 305V, obciążenie zostanie automatycznie zatrzymane. | |
| 14 | Ciśnienie atmosferyczne | 80～106kpa | |
| 15 | Temperatura otoczenia | 5～40°C | |
| 16 | Wilgotność względna | (20～90)% wilgotności względnej | |
| 17 | Korzystanie z miejsca |
Bez gwałtownego potrząsania Bez zakłóceń elektromagnetycznych i kurzu. Brak gazów wybuchowych lub żrących. Dobre odprowadzanie ciepła |
|
| 18 | Rozmiar i waga | L * W * H = 1200 * 760 * 1830 mm, 800 kg30 |
Potwierdza:
IEC60884,
IEC61058,
IEC606691
