Szczegóły Produktu:
Zapłata:
|
| Materiał: | Stal nierdzewna | Normy: | IEC60884 Rysunek 27 Rysunek 42 |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | Wysokość upadku: | 10 ~ 250 mm jest regulowany |
| Waga młota spadowego: | 1000±2g, 100±1g | Wysokość uderzenia: | 100mm |
| Temperatura próbek: | (–15 ± 2) °C | Pad z gumy gąbczastej: | 40 mm grubości |
| Podkreślić: | Ryc. 42 Aparat do badania udarności,Aparat do badania udarności IEC 60884,Aparat do badania udarności ze stali nierdzewnej |
||

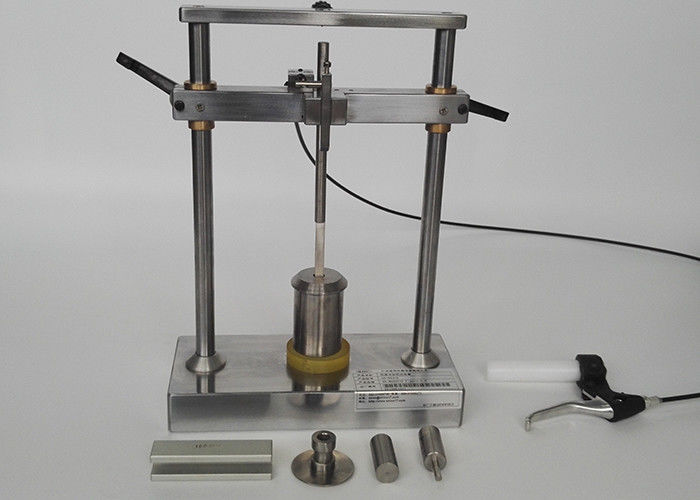

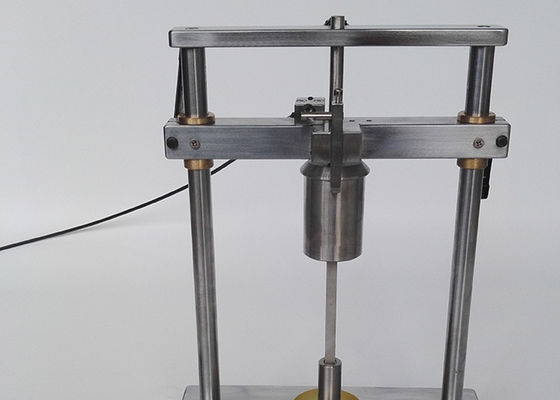

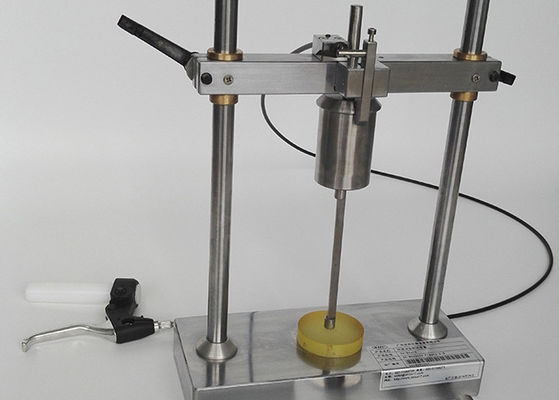

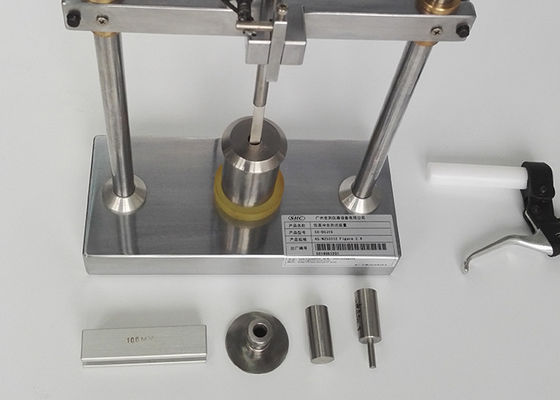

IEC60884 Rys. 27 Rys. 42 Aparat do badania udarności na kołkach wyposażonych w tuleje izolacyjne
Informacje o produkcie:
Potwierdza:
IEC 60884 Rysunek 27
Próbki poddaje się próbie udarności za pomocą aparatury pokazanej na rysunku 27.
Aparat, umieszczony na podkładce z gumy gąbczastej o grubości 40 mm, umieszcza się wraz z próbkami w zamrażarce w temperaturze (–15 ± 2) °C na co najmniej 16 godzin.
Pod koniec tego okresu każdą próbkę z kolei umieszcza się w normalnej pozycji użytkowej, jak pokazano na rysunku 27, a ciężarek może spaść z wysokości 100 mm.Masa spadającego ciężaru wynosi
(1000 ± 2) g.
Po badaniu próbka nie może wykazywać uszkodzeń w rozumieniu niniejszej normy.
Potwierdza:
IEC 60884 Rysunek 42
Próbki poddaje się próbie udarności za pomocą aparatury pokazanej na rysunku 42.
Masa spadającego ciężarka wynosi (100 ± 1) g.
Aparat na podkładce z gumy gąbczastej o grubości 40 mm umieszcza się wraz z próbkami w a
zamrażarka w temperaturze (-15 ± 2) ℃ przez co najmniej 24 godziny.
Pod koniec tego okresu każda próbka po kolei jest umieszczana na miejscu, jak pokazano na rysunku 42, a
spadający ciężar może spaść z wysokości 100 mm.Cztery oddziaływania są stosowane kolejno do
tę samą próbkę, obracając ją o 90° pomiędzy uderzeniami.
Po badaniu próbki pozostawia się do osiągnięcia w przybliżeniu temperatury pokojowej, a następnie
badany.
Żadne pęknięcia tulei izolacyjnych nie mogą być widoczne przy normalnym lub poprawionym wzroku bez dodatkowych
powiększenie.
UWAGA Okres schładzania wynoszący 24 h, wymieniony w próbach 30.3 i 30.4, obejmuje czas niezbędny do schłodzenia aparatury.
Parametry techniczne:
Wysokość opadania: 10 ~ 250 mm jest regulowana.
| Próbka do badania udarności w niskiej temperaturze | Standard | Waga młota spadowego (g) | Wysokość uderzenia mm | Uwaga |
| Puszka gniazdkowa i podobna obudowa elektryczna | IEC60884 rysunek 27 | 1000±2 | 100 | standard |
| Śruba z osłoną izolacyjną | IEC60884 rysunek 42 | 100±1 | 100 | standard |
| Kabel elektryczny z powłoką PCV | IEC60884 rysunek 2 |
100 200 300 400, 500,600,750,1000,1250,1500g |
100 | Opcjonalny |
W przypadku próbek ułożenia kabla, wymagany ciężar młota spadowego jest następujący:
| Średnica zewnętrzna próbek (D/mm) | Waga młota spadowego /g |
| D≤4.0 | 100 |
| 4.0 (D≤6.0) | 200 |
| 6,0 ＜D≤9,0 | 300 |
| 9,0 ＜D≤12,5 | 400 |
| 12,5 (D≤20,0) | 500 |
| 20,0 ＜D≤30,0 | 750 |
| 30,0 ＜D≤50,0 | 1000 |
| 50,0 ＜D≤75,0 | 1250 |
| 75,0＜D | 1500 |
W przypadku próbek kabla elastycznego i kabla telekomunikacyjnego wymagana waga młota spadowego jest następująca:
| Średnica zewnętrzna próbki D/mm | Waga młota spadowego /g |
| D≤6 | 100 |
| 6,0＜D≤10,0 | 200 |
| 10,0 ＜D≤15,0 | 300 |
| 15,0＜D≤25,0 | 400 |
| 25,0＜D≤35,0 | 500 |
| 35,0＜D | 600 |
