Szczegóły Produktu:
Zapłata:
|
Materiał: | Stal nierdzewna | Standardy: | IEC60884 Rysunek 18 i Rysunek 19 |
---|---|---|---|
Ciężary: | 36N * 1, 5,4N * 1, 5N * 2, 4N * 1, 2,6N * 1 | Standardowa śruba testowa: | Każdy za 1,5BA i 2BA |
przetestować standardowe wtyczki: | jednobiegunowe 10A, trójbiegunowe 10A i 16A | Funkcjonować: | Weryfikacja maksymalnej siły wycofania |
Wagi naprężeń bocznych: | 5N * 1 | Dodatkowa funkcja: | sprawdzenie odporności na odkształcenia boczne |
Podkreślić: | Urządzenie do weryfikacji siły wycofania IEC60884,Urządzenie do weryfikacji siły wycofania SGS,IEC60884 Rys.18 Wyposażenie testowe IEC |

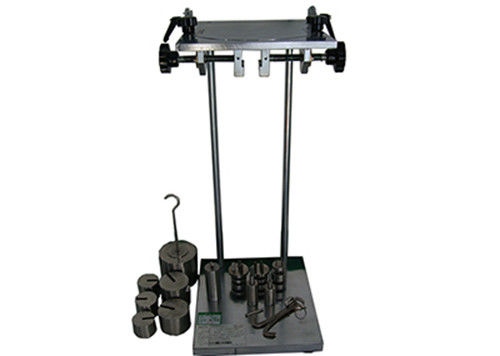

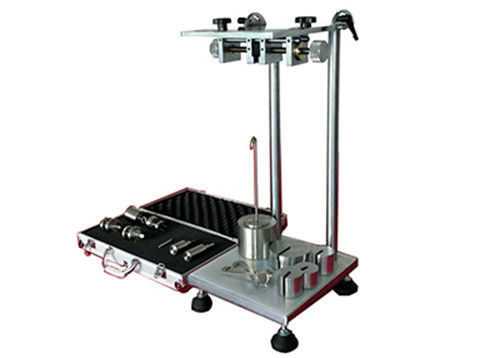

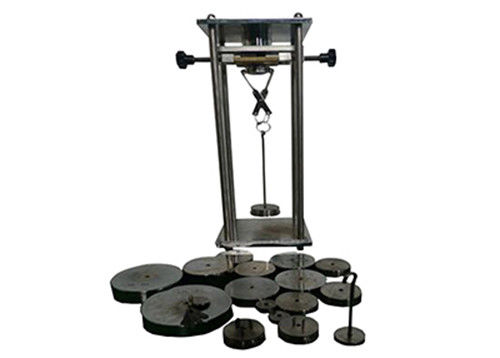

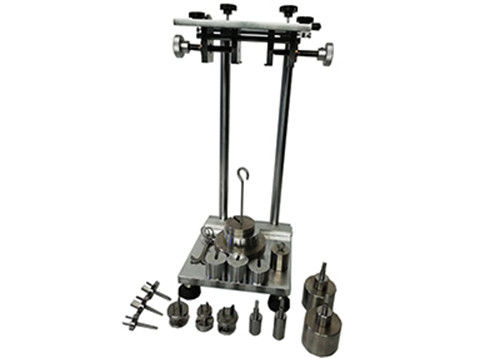

Urządzenie do weryfikacji maksymalnej siły wyciągania IEC60884 Rys18 19
Podanie:
Nadaje się do sprawdzania maksymalnej siły potrzebnej do wyciągnięcia wtyczki z gniazda i jednobiegunowego kołka wyciągniętego z zespołu gniazda.Czy minimalna wymagana siła mieści się w zakresie określonym przez normę.
Parametr:
1. Standardowe jednobiegunowe wtyczki testowe 10A, trzybiegunowe 10A i 16A, każda, standardowe wtyczki testowe 10A 16A, regulowane:
1) Wtyczka okrągła z 2-biegunowym gniazdem podwójnym, średnica śruby 4,8
2) Okrągła wtyczka 2-biegunowego gniazda dwufunkcyjnego, średnica śruby 4,0
3) Kołek okrągły (jednobiegunowy), średnica śruby 4,8
4) Kołek okrągły (jednobiegunowy), średnica śruby 4,0
2. Masy: 36 N * 1, 5,4 N * 1, 5 N * 2, 4 N * 1, 2,6 N * 1;
1) Standardowa śruba testowa: każda dla 1,5 N i 2 N.
2) 1 zestaw przyrządów mocujących
3) 1 zestaw tac na ciężarki
4) Obciążniki z naprężeniami bocznymi 5N * 1
5) 1 zestaw prętów naprężeń bocznych
Stosowanie:
1. Wtyk testowy z pinami o maksymalnym rozmiarze jest wkładany i wyjmowany z gniazda
wylot dziesięć razy.Następnie jest ponownie wstawiany nośnik E dla masy głównej i a
masę dodatkową G mocuje się do niej za pomocą odpowiedniego zacisku D.
masa dodatkowa jest taka, że wywiera siłę równą jednej dziesiątej maksymalnej
siła ściągająca pokazana w Tabeli 16.
2. Masa główna wraz z masą uzupełniającą, zacisk, nośnik i
wtyk wywiera siłę równą maksymalnej sile wyciągającej pokazanej w Tabeli 16.
3. Masa główna jest zawieszona na korku bez szarpania, a masa uzupełniająca, jeżeli
konieczne, pozwolono na upadek z wysokości 50 mm na masę główną.
Dodatkowa funkcja:
Urządzenie do sprawdzania odporności na odkształcenia boczne
Może sprawdzać odporność na odkształcenia boczne, potwierdza to IEC60884 Rysunek 13.
Rysunek 13 Testowanie:
1. Każda próbka jest umieszczana na pionowej powierzchni, z płaszczyzną przechodzącą przez styki gniazda
poziomy.Urządzenie jest wtedy w pełni sprzęgnięte i zawieszony na nim ciężar tak, że wywierana siła wynosi 5N.
2. Urządzenie wyjmuje się po 1 min i obraca gniazdo wtykowe o 90 stopni na mocowaniu
powierzchnia.Test jest wykonywany czterokrotnie, po każdym włączeniu gniazdko jest obracane o 90 stopni.
3. Podczas testu nie wolno odłączać urządzenia od gniazda sieciowego.
4. Po przeprowadzeniu testów gniazdka nie mogą wykazywać uszkodzeń w rozumieniu niniejszej normy;w
w szczególności powinny spełniać wymagania określone w klauzuli 22
Normy:
To urządzenie spełnia wymagania
IEC60884 Rysunek 18/19,
VDE0620 itp.
