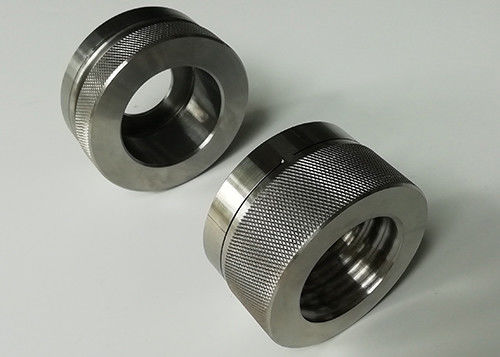

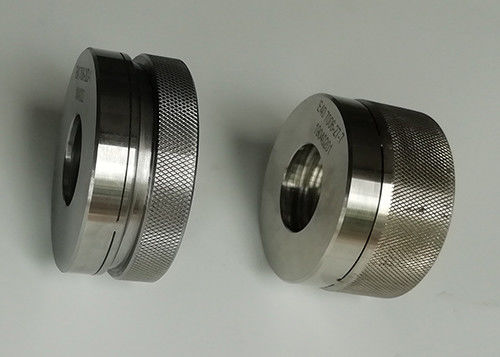

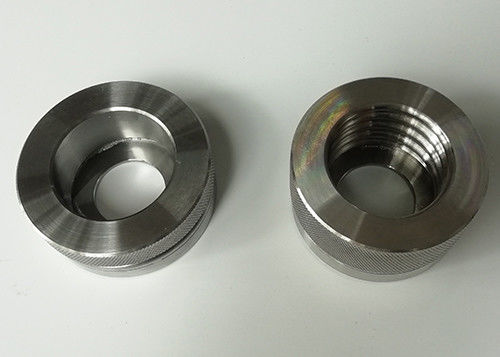

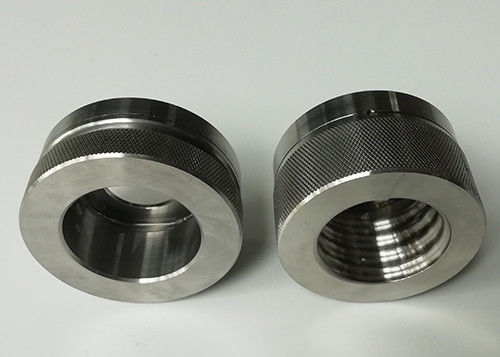

Wskaźnik E40 Go i wskaźnik no Go Wskaźnik nasadki lampy

Wskaźnik trzonka lampy E40, wskaźniki IEC60061-3, wskaźnik przejścia, wskaźnik ruchu, wskaźnik przejścia

Wskaźnik trzonka E40 IEC60061-3 na gotowych lampach Miernik gwintu śruby E.

Lista wskaźników trzonka lampy E40:

Cel i testowanie:

(1) 7006-27-7

Wskaźnik „GO” dla czapek gotowej lampy

CEL, POWÓD:

Aby sprawdzić maksymalne wymiary gwintu i wymiar T1 minimum kołpaków E40 na gotowych lampach

TESTOWANIE:

Gdy trzonek gotowej lampy został wkręcony do miernika tak daleko, jak to możliwe, środkowy kontakt powinien być współpłaszczyznowy z powierzchnią X lub wystawać poza nią

(2) 7006-28D-1

Wskaźnik „NOT GO” dla czapek gotowych lamp

CEL, POWÓD:

Sprawdzenie minimalnej zewnętrznej (głównej) średnicy gwintu śruby, wymiar d, kołpaków E40 gotowych lamp

TESTOWANIE:

a) Gdy miernik jest umieszczony na gwincie trzonka gotowej lampy, trzymając trzonek do góry, środkowy kontakt nie może wystawać poza powierzchnię X

b) Do testu należy używać tylko ciężaru samego miernika.

(3) 7006-52-1

Miernik do gotowych lamp wyposażonych w zaślepki E40 do testowania zwarcia

CEL, POWÓD:

Sprawdzanie wymiarów lampy pod kątem tworzenia styków w oprawkach IEC

TESTOWANIE:

Przyjmuje się, że kształt lampy ze względu na pasowanie w oprawce jest prawidłowy, jeżeli lampę można wepchnąć w skrajnię, aż płaszczyzna W osiągnie płaszczyznę V lub wystaje poza nią.

(4) 7006-53-1

Miernik do gotowych lamp wyposażonych w zaślepki E40 do testowania ochrony przed przypadkowym dotknięciem

CEL, POWÓD:

Aby sprawdzić ochronę przed przypadkowym kontaktem

TESTOWANIE:

Przyjmuje się, że kształt lampy pod względem zabezpieczenia przed przypadkowym dotknięciem jest prawidłowy, jeżeli badana próbka jest wsuwana jak najdalej do skrajni, plan W nie wystaje poza plan V

Potwierdza:

IEC60061-3
