Szczegóły Produktu:
Zapłata:
|
| Standardy: | AS / NZS 3112 Rysunek 2.9 i rysunek 2.10 | Imię: | jednostka mocująca trzpień do testera wzrostu temperatury |
|---|---|---|---|
| Funkcjonować: | Do testowania pinów z Australii i Nowej Zelandii | AS / NZS 3112, punkt 3.6.3: | zmodyfikowany rozstaw Dodatku D (średnica zmieniona na 43,2 mm) |
| AS / NZS 3112, punkt 3.3.2: | Wskaźnik trzpienia testowego 3N 6,20 mm x 1,58 mm | AS / NZS 3112, punkt 2.2.3: | Forma sworznia na rysunku 2.3 |
| Rysunek 2.9: | montaż wtyczki do testu wzrostu temperatury | Rysunek 2.10: | jednostka mocująca szpilki do testu wzrostu temperatury |
| High Light: | SGS Zespół zaciskania kołków wtykowych,Zespół zaciskania kołków wtykowych,Zespół zaciskania kołków CNAS |
||

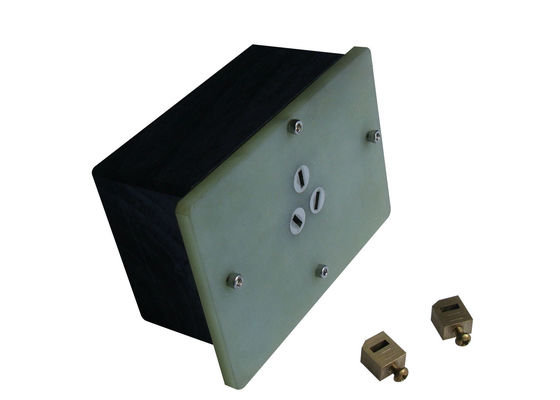

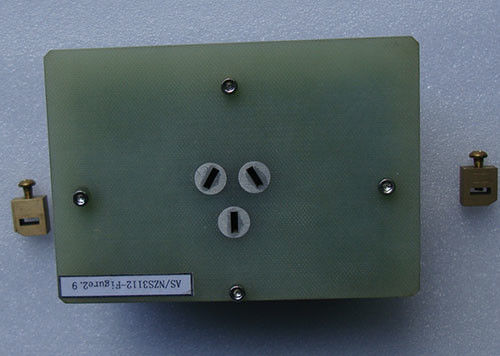

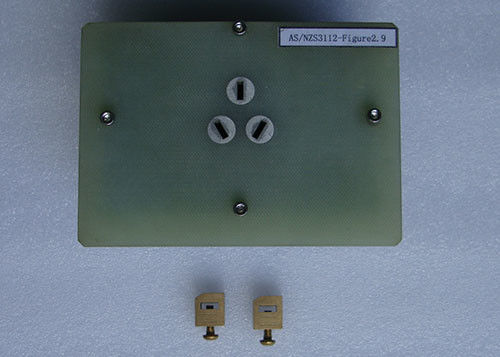

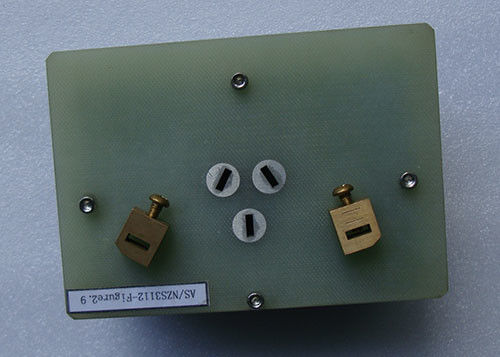

Montaż zespołu zaciskania wtyczki i kołka do testera wzrostu temperatury
Lista mierników Australii i Nowej Zelandii:
| Rysunek 2.1 | wymiary wtyczek |
| Rysunek 2.2 | aparatura do testu zginania |
| Rysunek 2.3 | forma szpilki |
| Rysunek 2.4 | wymiary izolacji na izolowanych kołkach pod napięciem |
| Rycina 2.5 | urządzenie do prób ciśnieniowych izolacji izolowanych styków wtyczki w wysokiej temperaturze |
| Rysunek 2.6 | urządzenie do prób udarnościowych izolacji izolowanych styków wtyczki w niskiej temperaturze |
| Rysunek 2.7 | Aparatura do badania ścierania izolacji na izolowanych wtykach |
| Rysunek 2.8 | przykładanie siły do testu zginania sworznia |
| Rysunek 2.9 | montaż wtyczki do testu wzrostu temperatury |
| Rysunek 2.10 | jednostka mocująca szpilki do testu wzrostu temperatury |
Podanie
Projekt i konstrukcja wtyczki z uziemieniem powinny być takie
gdy wtyczka jest prawidłowo podłączona i całkowicie zmontowana -
(a) poluzowana śruba zacisku lub materiał przewodzący nie mogą mostkować żadnych części czynnych ani uziemienia
Części;
b) części uziemiające są skutecznie odizolowane m stykając się z przewodem pod napięciem, który może
odłączyć się: i
c) części czynne są skutecznie odizolowane od kontaktu z jakimkolwiek przewodem uziemiającym
może się odłączyć.
Wszelkie połączenia urządzeń pomocniczych, takich jak tłumiki zakłóceń radiowych lub wizualne
wskaźniki powinny spełniać powyższe wymagania.
2.10 ROZMIESZCZENIE POŁĄCZEŃ UZIEMIENIA
Kołek uziemiający każdej niskonapięciowej wtyczki trzypinowej powinien być kołkiem ustawionym promieniowo w stosunku do
okrąg obejmujący szpilki (patrz Rysunek 2. 1 (a), Rysunek 2. (f) i Rysunek 2. (g).
ConformsTo
AS / NZS 3112 Rysunek 2.9 i Rysunek 2.10
Informacje o zamawianiu
Aparatura do badania temperatury trzpienia AS / NZS 3112
