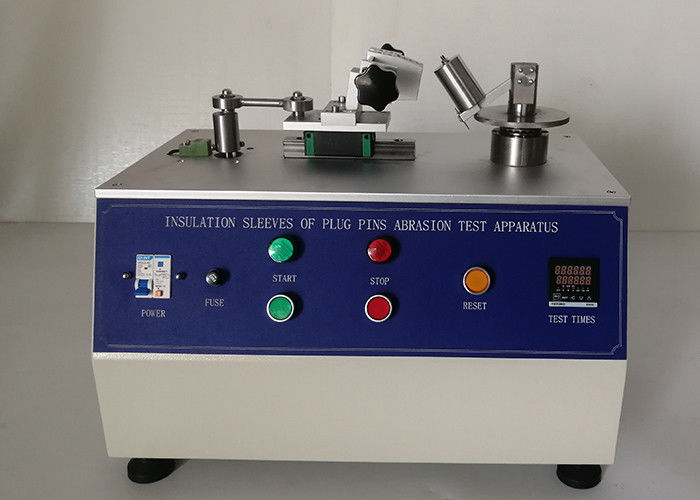

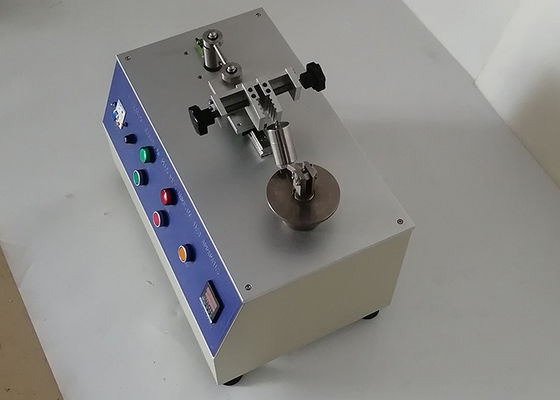

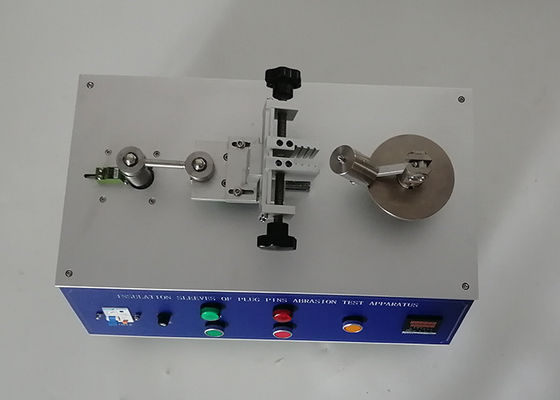

BS1363 Rysunek 9 Tester gniazd wtykowych Rękawy izolacyjne Aparat do badania ścierania

IEC60884 Rysunek 28 Aparatura do testu ścieralności tulejek izolacyjnych kołków wtykowych

Szczegóły Produktu:

Aparatura testowa została zaprojektowana i wyprodukowana zgodnie ze standardowymi wymaganiami normy IEC60884 Rysunek 28.

Służy do badania odporności na ścieranie tulei izolacyjnej śruby.

To urządzenie zawiera poziomo umieszczoną belkę, która jest obracana wokół swojego punktu środkowego.Krótki odcinek drutu stalowego o średnicy 1 mm wygiętego w kształt litery U, którego podstawa jest prosta, jest sztywno przymocowany na obu końcach do jednego końca belki, tak aby prosta część wystawała poniżej belka i jest równoległa do osi obrotu belki.

Wtyk jest utrzymywany za pomocą odpowiedniego zacisku w takiej pozycji, aby prosta część drutu stalowego opierała się o kołek wtyku prostopadle do niego.

Sworzeń opada w dół pod kątem 10° do poziomu.Belka jest obciążona tak, że drut wywiera na sworzeń siłę 4 N.

Wtyczka jest przesuwana do tyłu i do przodu w kierunku poziomym w płaszczyźnie osi belki tak, aby drut ocierał się o kołek.Długość ścieranego w ten sposób kołka wynosi około 9 mm, z czego około 7 mm znajduje się nad tuleją izolacyjną.

Ilość ruchów to 20 000 (10 000 w każdym kierunku), a szybkość operacji to 30 ruchów na minutę.Test wykonywany jest na jednym bolcu każdej próbki.

Po badaniu kołki nie mogą wykazywać uszkodzeń mogących mieć wpływ na bezpieczeństwo lub utrudniać dalszą eksploatację wtyku, w szczególności tuleja izolacyjna nie może być przebita lub pomarszczona.

Parametry techniczne:

UWAGA: PANEL MOŻE BYĆ W JĘZYKU ANGIELSKIM

Normy:
