Szczegóły Produktu:
Zapłata:
|
| Standardy: | AS / NZS 3112 Cl2.13.9.1 | Imię: | Zastosowanie ruchu szpilek |
|---|---|---|---|
| Funkcjonować: | Do testowania pinów z Australii i Nowej Zelandii | Siła: | 18 ± 1 N. |
| AS / NZS 3112, punkt 3.6.3: | zmodyfikowany rozstaw Dodatku D (średnica zmieniona na 43,2 mm) | AS / NZS 3112 rysunek 3.6: | Badanie tensometru bocznego Rys. 3.6 |
| AS / NZS 3112, punkt 3.3.2: | Wskaźnik trzpienia testowego 3N 6,20 mm x 1,58 mm | AS / NZS 3112, punkt 2.2.3: | Forma sworznia na rysunku 2.3 |
| High Light: | Aparat do testowania ruchu pinów 18N,Aparat do testowania ruchu pinów 18N,wskaźnik gniazda wtyczki TUV |
||

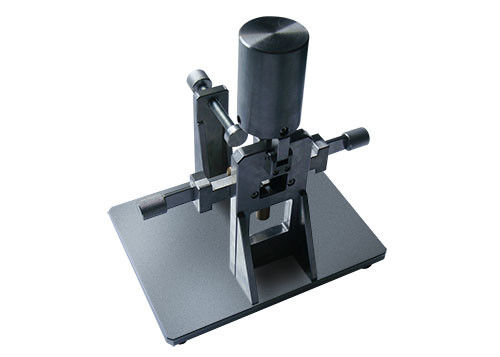

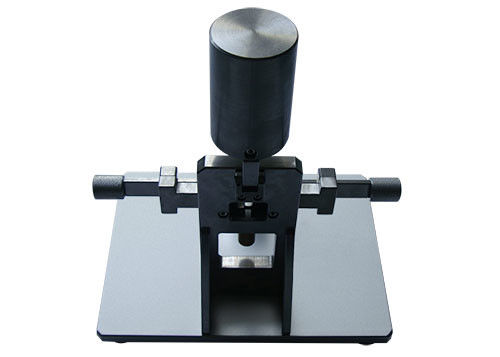

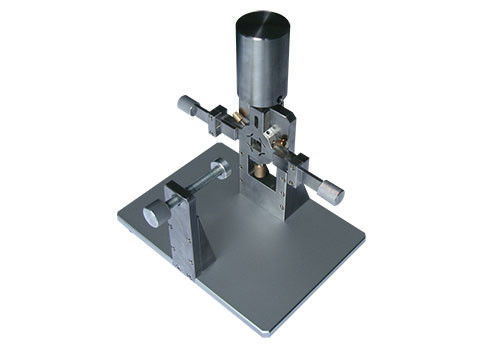

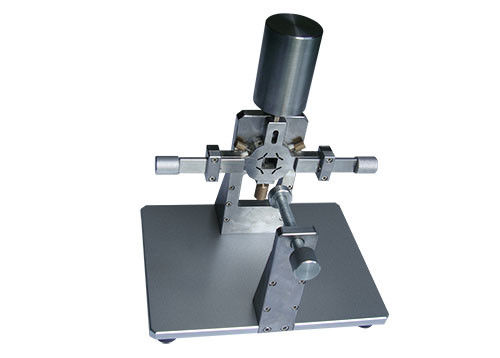

Aparat Pin Of RuchTest AS / NZS 3112 Wtykowy miernik nasadowy
| Standard | Nazwa produktu |
| AS/NZS3112 Rysunek A1 | Dane znamionowe i wymiary miernika wtyków niskonapięciowych Rys. A1 (10A, 15A, 20A) |
| AS/NZS3112 Rysunek B1 | Dane znamionowe i wymiary miernika wtyków niskonapięciowych Rys B1 |
| AS/NZS3112 Rysunek C1 | Podczas normalnego wkładania wtyczka testowa na Rys. C1 (10A,15A,20A) |
| AS/NZS3112 Rysunek D1 | Podczas normalnego wkładania wtyczka testowa na Rys. D1 (10A,15A,21A) |
| AS/NZS3112 Rysunek E1 | Test zerwania prądu / Test wzrostu temperatury wtyk testowy z mosiężnymi kołkami na Rys. E1 |
| AS/NZS3112 Rysunek F1 a | Dane znamionowe i wymiary miernika wtyków niskonapięciowych Rys F1(a) Załącznik F |
| AS/NZS3112 Rysunek F1 b | Dane znamionowe i wymiary miernika wtyków niskonapięciowych Rys F1(b) Załącznik F |
| AS/NZS3112 Rysunek G1 a | Podczas normalnego wkładania wtyczki testowej na Rys. G1(a) Załącznika G |
| AS/NZS3112 Rysunek G1 b | Podczas normalnego wkładania wtyczki testowej na Rys. G1(b) Załącznika G |
| AS/NZS 3112 rysunek 3.1 abc | Głębokość styku Bezkontaktowy sprawdzian na Rys. 3.1 abc |
| AS/NZS 3112 rysunek 3.1 abc, punkt 3.3.4 | Głębokość styku Sonda stykowa na Rys. 3.1 abc |
| AS/NZS 3112 rysunek 3.1 a | Styk pomiarowy na Rys. 3.1 a (metalowe ostrze 1,58x6,2 mm, długość 12,60 mm) |
| AS/NZS 3112 rysunek 3.1 b | Styk pomiarowy na Rys. 3.1 b (metalowe ostrze 1,58x8.93mm, długość 12.60mm) |
| AS/NZS 3112 rysunek 3.1 c | Styk pomiarowy na Rys. 3.1 c (metalowy trzpień: Ф4,7 mm, długość 12,60 mm) |
| AS/NZS 3112 rysunek 3.6 | Test tensometru bocznego Rys 3.6 |
| AS/NZS 3112 rysunek 3.7 | Test tensometru bocznego Rys 3.7 |
| AS/NZS 3112 rysunek 2.1 a1 | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(a1)10A |
| AS/NZS 3112 rysunek 2.1 a1 | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(a1)15A |
| AS/NZS 3112 rysunek 2.1 a2 | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(a2) |
| AS/NZS 3112 rysunek 2.1 b | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(b) |
| AS/NZS 3112 rysunek 2.1 c | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(c) |
| AS/NZS 3112 rysunek 2.1 d1 | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(d1) |
| AS/NZS 3112 rysunek 2.1 d2 | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(d2) |
| AS/NZS 3112 rysunek 2.1 f | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(f) |
| AS/NZS 3112 rysunek 2,1 g | Wtyczka testowa z mosiężnymi kołkami na rysunku 2.1(g) |
| AS/NZS 3112, punkt 3.3.2 | Testowy sprawdzian trzpieniowy 1,5 N 6,20 mm x 1,58 mm |
| AS/NZS 3112, punkt 3.3.2 | Testowy sprawdzian trzpieniowy 2N 6,20 mm x 1,58 mm |
| AS/NZS 3112, punkt 3.3.2 | Testowy sprawdzian trzpieniowy 3N 6,20 mm x 1,58 mm |
| AS/NZS 3112 Rysunek 2.1 | Przyrząd testowy |
| AS/NZS 3112 Klauzula 2.13.8 | Drewniana skrzynka montażowa na rysunku 2.9 |
| AS/NZS 3112 Klauzula 2.13.8 | Zespół zaciskowy kołka na rysunku 2.10 a, b, c |
| AS/NZS 3112, punkt 3.6.3 | zmodyfikowany wskaźnik z dodatku D (średnica zmieniona na 43,2 mm) |
| AS/NZS 3112, klauzula 3.14.2 | metalowa obudowa wys.90mm x szer.60mm x głęb.40mm z otworem mocującym |
| AS/NZS 3112 Klauzula 2.2.3 | Forma kołka na rysunku 2.3 |
Podanie
Wtyczki należy testować pod kątem ruchu kołka poprzez zaciśnięcie kołka lub kołków niepoddawanych badaniu w sztywnym
blok przytrzymujący umieszczony 5±0,5 mm od czoła wtyku i przykładający siłę 18±1N do
testowany pin.Konstrukcja bloku powinna być taka, aby testowany kołek nie
zetknąć się z blokiem podczas testu
Z wyjątkiem wtyczek jednorazowych, test należy przeprowadzić bez przewodu podłączonego do
z wtyczką i śrubami zaciskowymi poluzowanymi na tyle, aby przewód o przekroju 1 mm2 był
połączony.
Wtyczkę i sprzęt testowy należy wstępnie kondycjonować w temperaturze 40±1 stopnia przez 1h
bez przyłożonej siły testowej.Podczas testu wszystkie części wtyczki i sprzętu testowego
należy utrzymywać w tej temperaturze.
W przypadku wszystkich wtyczek punkt przyłożenia siły powinien znajdować się 140,5 mm od powierzchni face
podłączyć wzdłuż kołków, a kierunek siły powinien być
(a) w obu kierunkach wzdłuż linii prostopadłej do płaszczyzny kołka i mijania
przez środek szpilki;i
(b)w tej płaszczyźnie w obu kierunkach wzdłuż linii prostopadłej do określonej w
Pozycja (a)
W ciągu 10 s siła powinna być stopniowo przyłożona do każdego z kołków w sposób
określone w punktach (a) i (b), utrzymywane w maksymalnej wartości przez 10 s, a następnie:
wydany.Ugięcie kołków mierzy się wzdłuż linii siły względem
powierzchnia sztywnego bloku trzymającego w okresie przyłożenia siły.Maksymalny
ugięcie nie przekracza 2,0 mm.
Po teście na wszystkich stykach wtyczki zgodnie z rysunkiem 2.1, wszelkie zniekształcenia po 5 minutach
zakończenie testu na ostatnim bolcu powinno być takie, aby nie przeszkodziło to wtyczka
są umieszczone w odpowiednich standardowych miernikach przedstawionych w dodatku A, dodatek i
Dodatek F bez użycia nadmiernej siłycc
W przypadku innych typów wtyczek wszelkie zniekształcenia po 5 minutach powinny być takie, aby nie zapobiegły
włożenie wtyczki do odpowiedniego gniazdka bez użycia nadmiernej siły.
Zgodne z
AS/NZS 3112:2011 +A2:2012, punkt 2.13.9.1
Specyfikacje
Siła: 18 ± 1N
Informacje o zamawianiu
Aparatura testowa do testu ruchu sworznia AS/NZS 3112
