Szczegóły Produktu:
Zapłata:
|
| Standardy: | AS / NZS 3112 Rysunek 2.8 | Imię: | Zastosowanie siły do testu zginania sworznia |
|---|---|---|---|
| Funkcjonować: | Do testu zginania kołków w Australii i Nowej Zelandii | Odległość od miejsca zastosowania: | 7,5 ± 0,3 mm |
| Wymiary: | W * D * H = 350 mm * 250 mm * 140 mm | waga: | około 15 kg |
| Punkt przyłożenia siły z czoła wtyczki: | 14 ± 0,5 mm | Należy sprawdzić czas kołków: | 20 pełnych cykli |
| High Light: | Rysunek 2.8 Tester gniazd wtykowych,tester gniazd wtykowych 15 kg,aparat do testowania zginania pinów 15 kg |
||

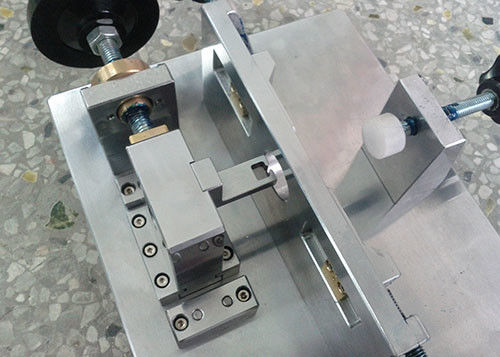

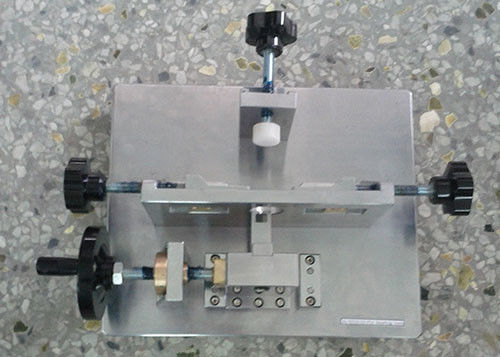

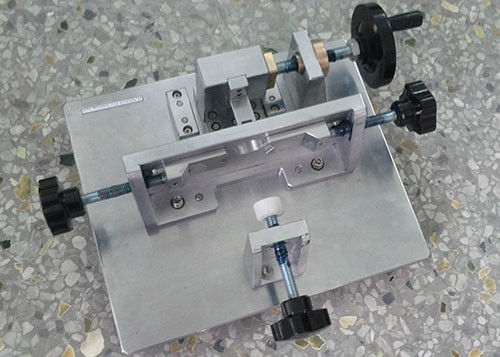

Rysunek 2.8 Przykładanie siły do testu zginania sworzni AS / NZS 3112
| Rysunek 2.1 | wymiary wtyczek |
| Rysunek 2.2 | aparat do testu zginania |
| Rysunek 2.3 | forma szpilki |
| Rysunek 2.4 | wymiary izolacji na izolowanych pinach pod napięciem |
| Rysunek 2.5 | aparat do prób ciśnieniowych do izolacji na izolowanych kołkach wtykowych w wysokiej temperaturze |
| Rysunek 2.6 | aparat do prób udarnościowych do izolacji na izolowanych wtykach w niskiej temperaturze |
| Rysunek 2.7 | aparatura do badania ścieralności izolacji na izolowanych wtykach szpilkowych |
| Rysunek 2.8 | przyłożenie siły do próby zginania kołków |
| Rysunek 2.9 | montaż wtyczki do testu wzrostu temperatury |
| Rysunek 2.10 | pinowy zespół zaciskowy do testu wzrostu temperatury |
Podanie
Wszystkie kołki płaskie wtyczek o obciążalności do 15 A włącznie należy poddać próbie zginania kołków.
Trzy próbki korków, które nie zostały poddane żadnym poprzednim testom, należy zbadać w następujący sposób:
Kołki zmontowanych kołków należy badać poprzez zaciśnięcie kołka w sztywnym bloku trzymającym i przyłożenie siły zginającej, jak pokazano na rysunku 2.8, na badany kołek.
Kołki powinny być proste na początku testu.W przypadku jakichkolwiek wątpliwości co do prostoliniowości sworznia należy to sprawdzić za pomocą odpowiedniego sprawdzianu trzpieniowego przedstawionego w dodatkach A, B lub F.
Punkt przyłożenia siły powinien znajdować się 14 ±0,5 mm od czoła korka.
Kierunek siły powinien przebiegać wzdłuż linii równoległej do czoła wtyczki.
Kołki aktywne i neutralne należy przesunąć w kierunku środka ciężkości wtyczki, a następnie z powrotem do punktu początkowego.Na pierwszej próbnej wtyczce każdy kołek uziemienia należy wepchnąć tylko w jednym kierunku, a następnie wepchnąć z powrotem do punktu początkowego.Na drugiej wtyczce próbki każdy kołek uziemienia powinien być wciśnięty w przeciwnym kierunku do tego używanego do testowania pierwszej wtyczki próbki.Na trzeciej próbnej wtyczce wszystkie bolce uziemiające należy przesunąć w kierunku, który dał najmniej korzystny wynik podczas testowania dwóch pierwszych próbnych wtyczek.
Odległość odsunięta od punktu przyłożenia powinna wynosić 7,5 ±0,3 mm, a następnie kołek należy wepchnąć z powrotem do punktu startowego.Wszelkie „odskoki” są ignorowane.
Przejazd od punktu początkowego do punktu końcowego (7,5 mm) iz powrotem do punktu początkowego to jeden cykl (tzn. jeden cykl to dwa oddzielne ruchy).
Prędkość odchyleń powinna wynosić maksymalnie 50 mm/s, bez celowego opóźnienia między kolejnymi ruchami w każdym cyklu.
Odstęp między kolejnymi cyklami powinien wynosić minimum 10 sekund.
Czas trwania jednego cyklu wynosi maksymalnie 60 sekund.
Kołki należy testować przez 20 pełnych cykli.
Zgodne z
AS/NZS 3112:2011 +A2:2012, punkt 2.13.7.2 Rysunek 2.8
Specyfikacje
A. Punkt przyłożenia siły powinien znajdować się 14 ±0,5 mm od czoła korka.
B. Odległość przesunięta od punktu aplikacji powinna wynosić 7,5 ±0,3 mm
C. Wymiary: szer. * głęb. * wys. = 350 mm * 250 mm * 140 mm
D. Waga: około 15 KG
Informacje o zamawianiu
Aparatura badawcza do próby zginania kołków AS/NZS 3112
