Szczegóły Produktu:
Zapłata:
|
| Standardy: | BS1363 Rysunek 17a | Imię: | Aparatura testowa do badania wzrostu temperatury |
|---|---|---|---|
| Funkcjonować: | Do testu wzrostu temperatury | Materiał szafki testowej: | Sklejka nominalna 10 mm |
| Wykończenie szafki testowej: | Internal. Wewnętrzny. Two coats of matt paint. Dwie warstwy lakieru matowego | Wymiary szafki testowej: | Wewnętrzne 500mmX500mmX500mm z tolerancją + -10mm dla każdego wymiaru. |
| LOKALIZACJA: | minimalny prześwit od sąsiednich powierzchni, mierzony poziomo 150 mm ze wszystkich stron, mierzony | Drewniany klocek montażowy: | 1 |
| High Light: | Tester gniazda wtykowego OEM,rysunek 17a Tester gniazda wtykowego,BS1363 Rysunek 17a Aparatura testowa |
||

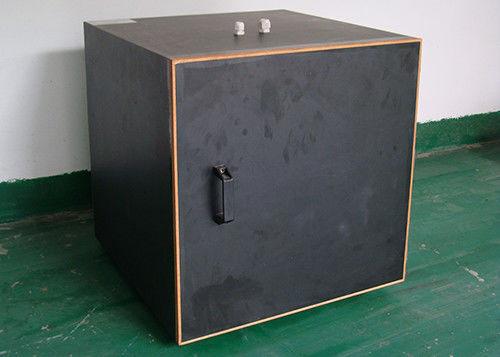

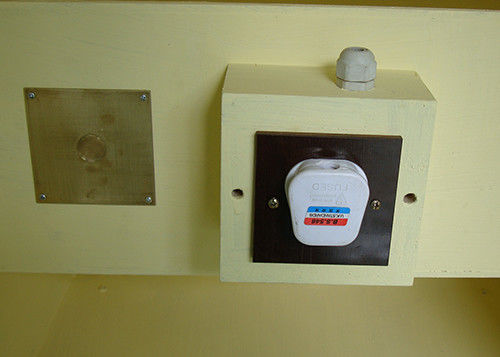

BS1363 Rysunek 17a Aparatura testowa do testu wzrostu temperatury
Parametry:
| Normy | BS1363 Rysunek 17a |
| Funkcjonować | Do testu wzrostu temperatury |
| Szafka testowa Meterial | Sklejka nominalna 10 mm |
| Wykończenie szafki testowej | Dwie warstwy lakieru matowego.BS4800 kolor nr 08 C35. |
| Wymiary | Wewnętrzne 500mmX500mmX500mm z tolerancją + -10mm dla każdego wymiaru. |
Miernik szafki testowej: sklejka nominalna 10 mm.
Wykończenie szafy testowej: wewnętrzne.Dwie warstwy lakieru matowego.BS4800 kolor nr 08 C35.
Wymiary: wewnętrzne. 500 mm x 500 mm x 500 mm z tolerancją + -10 mm dla każdego wymiaru.

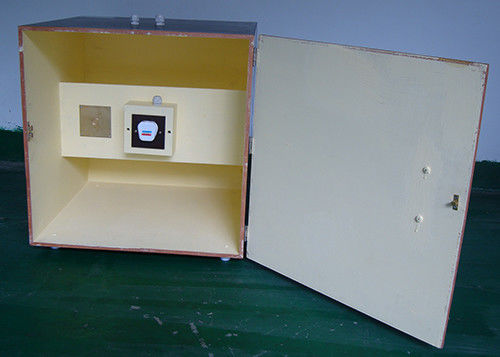

Jeden będzie zdejmowany, aby zapewnić dostęp.
Lokalizacja: Minimalny odstęp od sąsiednich powierzchni, mierzony poziomo 150 mm ze wszystkich stron, mierzony pionowo 300 mm powyżej, 500 mm poniżej.
BS1363 Lista referencji
Rysunek 17a) - Urządzenie testowe do badania wzrostu temperatury
Rysunek 17b) - atrapa płyty czołowej do badania wzrostu temperatury
Rysunek 18 - aparat do testu zginania
Rysunek 19-stałe ogniwo do testu na zaciskach bezpiecznikowych
Rysunek 20 - spadająca lufa
Rysunek 21 - test uderzenia wahadłem
Rysunek 23 - aparat do próby ciśnieniowej
Rysunek 24 - aparat do badania nacisku kulki
Rysunek 28 - skalibrowane łącze
Rysunek 29 - przyrząd do kalibracji dla łącza kalibrowanego
Rysunek 30-wtyczka testowa do wzrostu temperatury
Rysunek 32 - urządzenie do testów na pinach adaptera
Rysunek 33 - aparat do badania skręcania kołków
Rysunek 34-wtyczka testowa
Rysunek 35 - symulowane wtyczki i przewody
Rysunek 36 - urządzenie do kalibracji momentu obrotowego
symulowana wtyczka
Rysunek 37. Aparat momentu obrotowego
Rysunek 38 - solidne ogniwa do testu na zaciskach bezpiecznikowych
Rysunek 1 pin testowy
Rysunek 2a) - urządzenie do badania wytrzymałości mechanicznej na osłonach sprężystych
Rysunek 2b) - blok z twardego drewna dla rysunku 2a)
Rysunek 3 - rozmieszczenie styków gniazda
Rysunek 4 - wymiary i rozmieszczenie pinów
Rysunek 5-miernik dla kołków adaptera
Rysunek 6 - aparat do badania śrub mocujących osłonę wtyku
Rysunek 7 - płyta montażowa
Rysunek 8-wtyczkowy przyrząd do badania ugięcia dla elastycznych adapterów
Rysunek 9 - aparat do badania ścierania tulejek izolacyjnych wtyków wtykowych
Rysunek 10 - aparat do próby ciśnieniowej w wysokich temperaturach
Rysunek 11-GO miernik dla gniazdka
Rysunek 12-stykowy miernik testowy
Rysunek 13 - aparatura badawcza i obwód do stosowania z testowymi miernikami stykowymi i bezkontaktowymi
Rysunek 14 - bezkontaktowy przyrząd pomiarowy
Rysunek 16 - ściągacze ściągające sprawdzające skuteczność kontaktu
