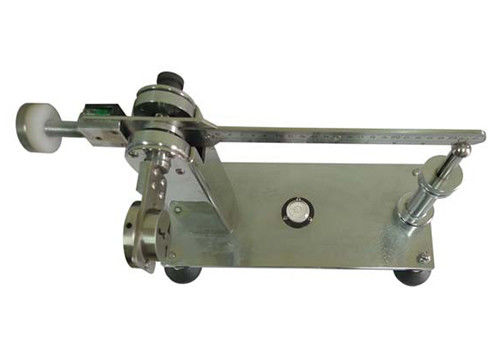

IEC60884 Tester gniazda wtykowego Tester równowagi momentu obrotowego Aparatura do testowania

IEC60065 Rysunek 11 Aparatura do badania wyważenia momentu obrotowego gniazda wyjściowego

Parametry techniczne:

Informacje o produkcie:

Tester momentu obrotowego wtyczki jest zgodny z normą IEC60065 rysunek 11.

Służy do sprawdzania, czy naprężenie mechaniczne, które występuje, gdy urządzenie wtykowe bezpośrednio z wtyczką normalnie wkładaną do gniazda mieści się w wymaganym zakresie.

Urządzenie wyposażone w szpilki przeznaczone do umieszczenia w stałych gniazdkach nie może powodować nadmiernego obciążenia tych gniazd.
Ramię równoważące aparatu testowego obraca się wokół osi poziomej przechodzącej przez linie środkowe rurek stykowych gniazda w odległości 8 mm za powierzchnią sprzęgającą gniazda wtykowego.
Gdy urządzenie nie jest sprzężone, ramię równoważące jest w równowadze, a powierzchnia sprzęgająca gniazda wtykowego znajduje się w położeniu pionowym.
Po włączeniu urządzenia moment obrotowy, który ma być przyłożony do gniazda w celu utrzymania jego powierzchni sprzęgającej w płaszczyźnie pionowej, jest określany przez położenie ciężarka na ramieniu równoważącym.

Moment obrotowy nie może przekraczać 0,25 Nm.

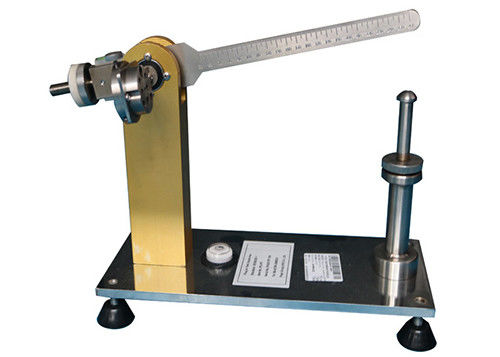

Struktura

1 - ciężarek wyważający

2 - pęcherzyk pomiarowy

3 - poziomowa bańka

4 - pomiar masy

5 - śruba regulacji wysokości

6 - pręt podtrzymujący

Kroki testowe

1. Ustaw urządzenie na równym stole i ustaw je poziomo.
2. Zawieś 4 - pomiar masy na ramieniu równoważącym i wyreguluj 5 - śruba regulacji wysokości, ustaw ramię równoważące w pozycji poziomej. Gdy ramię równoważące w pozycji poziomej, pęcherzyk powietrza 2 - poziomowa bańka w pozycji środkowej.

3. Usunąć 4 - pomiar masy, poprawić 1 - ciężarek wyważający pozycji, utrzymuj ramię równoważące w pozycji poziomej.I upewnij się, że ramię balansujące zachowuje odległość około 1 mm od6 - pręt podtrzymujący.

4. Zainstaluj próbkę testową na urządzeniu, dokręć śrubę.Teraz balans ramię do góry.

5. Zawieś 4 - pomiar masyna ramieniu równoważącym.Dostosuj położenie4 - pomiar masy, zapisz pozycję, w której wyrównaj ramię wagi, pęcherzyk powietrza 2 - pęcherzyk pomiarowy w pozycji środkowej, ramię równoważące zachować odległość 1 mm od 6 - pręt podtrzymujący.Powiedz, że pozycja znajduje się na 10,3 cm.

6. Pomiar momentu obrotowego

   (1) Odpowiedni ciężarek jest zawieszony na dolnej wadze.

   (2) Powoli przesuwaj ciężarek, aż ramię równoważące znajdzie się w pozycji poziomej.

7. Moment obrotowy próbki przyłożonej do gniazda: Wartość na skali X waga

   Na przykład: Moment obrotowy: 0,12 mX2,5 N = 0,3 Nm

8.
