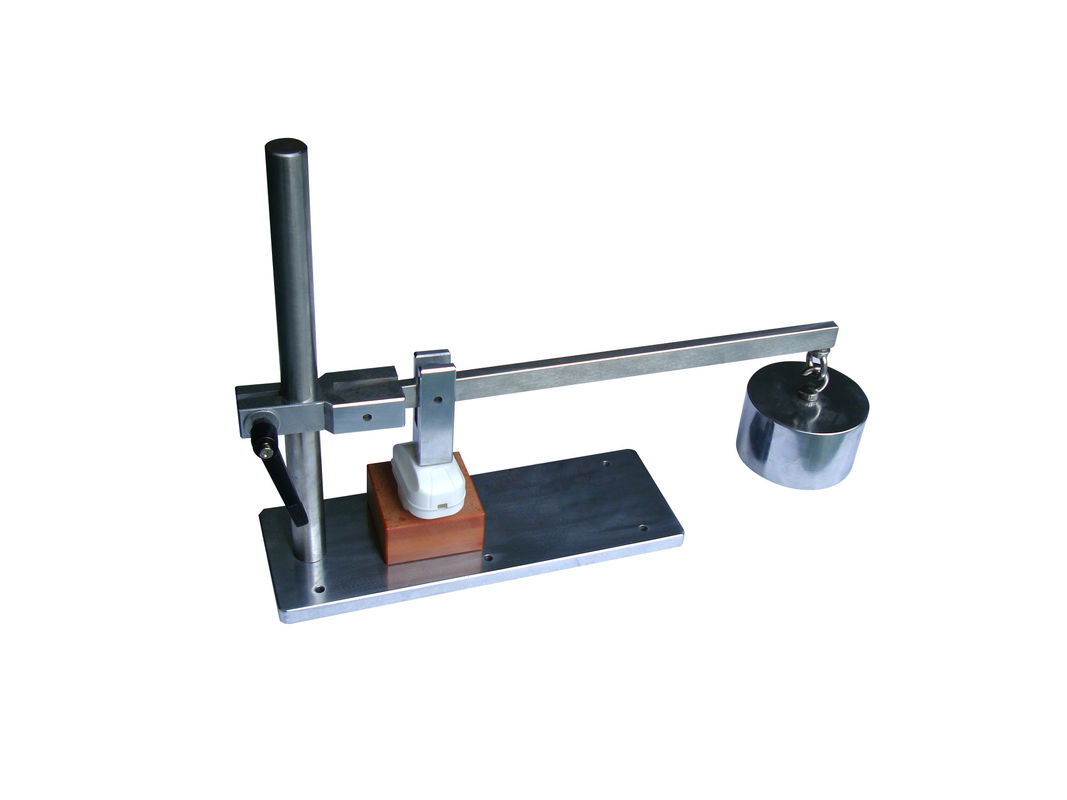

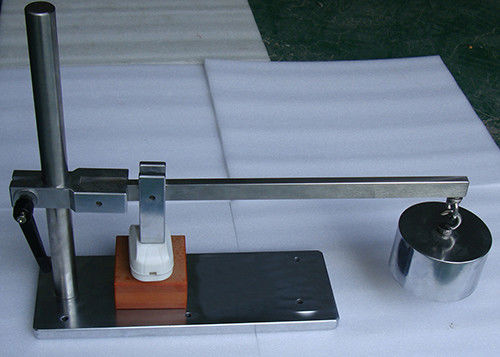

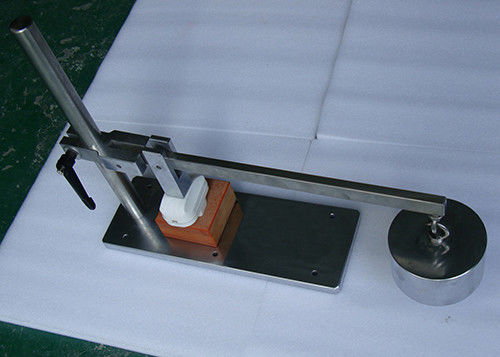

Aparatura do badania wytrzymałości mechanicznej osłon sprężystych

Aparatura do badania wytrzymałości mechanicznej na elastycznych osłonach Rys. 2 BS1363

Parametry techniczne:

Wprowadzenie produktów:

Urządzenie jest zgodne z normą BS1363-1: 2018 klauzula 9, rysunek 2.

Elastyczne, dostępne powierzchnie zewnętrzne gniazdek powinny być zaprojektowane i wykonane w taki sposób, aby podczas montażu i okablowania, jak podczas normalnego użytkowania, nie ma ryzyka, że ​​w wyniku nadmiernego ciśnienia części pod napięciem przenikną przez dostępne powierzchnie zewnętrzne lub zostaną rozmieszczone w taki sposób, jak zmniejszyć pełzanie i prześwity poniżej tych podanych w rozdz. 8.

Konstrukcja urządzenia powinna umożliwiać przyłożenie stałej siły 230–240 N do miejsc, w których istnieje możliwość uszkodzenia, przy czym siła jest przykładana przez metalowy blok ciśnienia próbnego.

Każdą próbkę poddaje się działaniu siły w każdym wybranym miejscu po kolei.Podczas każdego przyłożenia siły, napięcie testowe 2 000 V ± 60 V 50 Hz o zasadniczo sinusoidalnym kształcie jest przykładane przez 60-65 s między wszystkimi połączonymi ze sobą częściami pod napięciem a metalowym blokiem ciśnienia testowego.

Podczas badania nie może dojść do rozgorzenia ani przebicia.Tester gniazda wtykowego

Po badaniu nie powinno być możliwe dotknięcie części pod napięciem w teście 11 normy BS EN 61032: 1998 przyłożonym z siłą 28-30 N.

Aby uzyskać więcej informacji, zapoznaj się z odpowiednią normą.

9 Dostępność części pod napięciem

9.1 Części wtyczek pod napięciem nie powinny być dostępne, gdy wtyczki są podłączone zgodnie z normalnym użytkowaniem i w całości

zatrzasnąć w odpowiednim gniazdku.

9.1.1 Zgodność należy sprawdzić za pomocą sondy badawczej 12 z BS EN 61032: 1998 zastosowanej z

siła N przy podłączanych wtyczkach wyposażonych w 2-żyłowy elastyczny przewód, jak podano w Tabeli 24 normy BS 6500: 2000

i wtyczki bez możliwości ponownego okablowania, jak dostarczono.

9.2 Wtyczki powinny być zaprojektowane i wykonane w taki sposób, aby chronić użytkownika przed przypadkowym kontaktem z napięciem

części podczas wkładania lub wyjmowania wtyczek.

9.2.1 Zgodność należy wykazać poprzez spełnienie wymagań dotyczących wymiarów i wymiarów

Część BS 1363.

9.3 Sprężyste osłony wtyczek powinny być tak zaprojektowane i wykonane, aby po zamontowaniu i okablowaniu jak w

podczas normalnego użytkowania nie ma ryzyka, że ​​w wyniku nadmiernego nacisku części pod napięciem mogą przedostać się przez osłonę lub

być tak rozmieszczone, aby zmniejszyć drogi upływu i prześwity poniżej tych podanych w Rozdziale 8.

9.3.1 Zgodność należy sprawdzić za pomocą następującego testu (pokazano przykład odpowiedniej aparatury

na rysunku 2).

Konstrukcja urządzenia powinna umożliwiać przyłożenie stałej siły 240 N. do tych miejsc

tam, gdzie istnieje możliwość uszkodzenia, siła jest przykładana przez metalowy blok ciśnienia próbnego, jak np

pokazano na rysunku 2.

Każdą próbkę poddaje się działaniu siły w każdym wybranym miejscu po kolei.Podczas każdego użycia siły

napięcie testowe 2 000 V ± 60 V 50 Hz o zasadniczo sinusoidalnym kształcie fali jest przykładane przez s między wszystkimi

połączone ze sobą części pod napięciem i uziemiony blok ciśnienia próbnego.

Podczas badania nie może dojść do rozgorzenia ani przebicia.

Po teście nie powinno być możliwe dotknięcie części pod napięciem w teście 11 normy BS EN 61032: 1998 zastosowanym z

siła N.

9.4 Jeżeli dostarczona wtyczka jest wyposażona w elastyczny przewód, wolny koniec takiego zespołu powinien być

zamknięte w materiale izolacyjnym.

UWAGA Nie dotyczy to zespołów dostarczanych producentom sprzętu w celu wbudowania w ich wyposażenie.

9.4.1 Zgodność należy sprawdzić w drodze inspekcji.
