Szczegóły Produktu:
Zapłata:
|
| Standardy: | IEC60061-3 | Materiał: | Forma Stal |
|---|---|---|---|
| 7006-142-1: | Idź i nie idź miernik do czapek GX53 | 7006-142D-1: | Miernik NOT GO dla CAPX GX53 |
| 7006-142E-1: | Idź i nie idź miernik do sprawdzania wpustów w czapkach GX53 | 7006-142F-1: | Miernik NOT GO do sprawdzania wpustów w kołpakach GX53 |
| Cel, powód: | Aby sprawdzić czapki GX53 | Rodzaj: | Wskaźnik trzonka lampy |
| High Light: | 7006-142-1 Miernik trzonka lampy,Miernik czapki lampy CNAS,Miernik IEC60061-3 go nie idź |
||

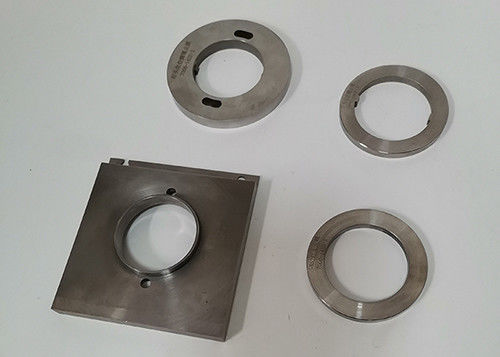

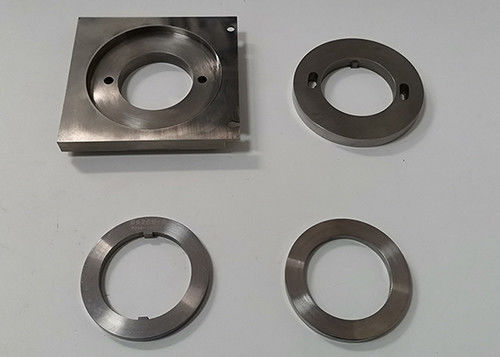

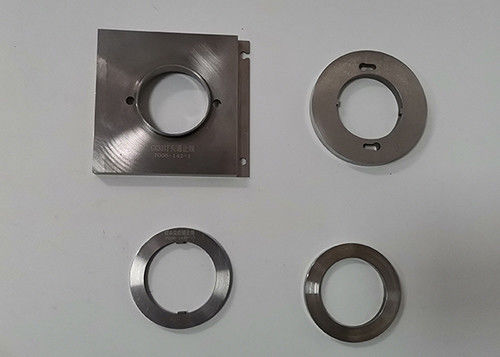

IEC60061-3 Wskaźnik Idź i nie idź do sprawdzania rowków wpustowych w kołpakach GX53
Zgodny z:
IEC60968-1, IEC60061-3 GX53
| 7006-142-1 | Idź i nie idź miernik do czapek GX53 |
| 7006-142D-1 | Miernik NOT GO dla CAPX GX53 |
| 7006-142E-1 | Idź i nie idź miernik do sprawdzania wpustów w czapkach GX53 |
| 7006-142F-1 | Miernik NOT GO do sprawdzania wpustów w kołpakach GX53 |
Specyfikacja:
(I) 7006-142-1 Wskaźnik Idź i nie idź do nakrętek GX53
Cel, powód:
Aby sprawdzić czapki GX53.pod następującymi względami:
-średnica poszczególnych szpilek wymiar A);
- połączone przemieszczenie i średnica sworzni (wymiary A i D);
-długość szpilek (wymiar F1);
-długość wgłębienia i średnica kołków (wymiary F2 i E);
- maksymalny zarys czapki w odniesieniu do wymiarów M, L1 i K.
Testowanie:
Powinno być możliwe włożenie poszczególnych szpilek nasadki z
powierzchnię Z do otworu a1 i wyjmij kołek wzdłuż rowka.
Nie powinno być możliwości włożenia kołków kołpaka do otworu a2.
Musi istnieć możliwość włożenia kołpaka od powierzchni Z do miernika do odniesienia
miejsce nasadki styka się z powierzchnią Y miernika. w tej pozycji
ani kołki, ani środkowy słupek nie mogą wystawać poza powierzchnię miernika.
(II) 7006-142D-1 manometr NOT GO do capx GX53
Cel, powód:
Aby sprawdzić minimalną średnicę kołpaka (wymiar L1) kołpaków GX53
Testowanie:
Nie powinno być możliwości włożenia nasadki do miernika.
(III) 7006-142E-1 Wskaźnik Idź i nie idź do sprawdzania rowków wpustowych w kołpakach GX53
Cel, powód:
Aby sprawdzić czapki GX53-1 pod następującymi względami:
prawidłowe położenie rowka w stosunku do kołków kołpakowych:
minimalna wysokość i szerokość wpustu (wymiary W i X2)
aby zapobiec możliwości włożenia tylko jednego kołka
Testowanie:
Musi istnieć możliwość włożenia nasadki do miernika do czasu
płaszczyzna odniesienia trzonka styka się z powierzchnią miernika.Powinno
wtedy można obrócić nasadkę do pozycji kontaktowej.
Nie powinno być możliwości włożenia tylko jednego sworznia nasadki do miernika i obrócenia
manometr w położenie styku.
(IV) 7006-142F-1 manometr NOT GO do sprawdzania rowków wpustowych w kołpakach GX53
Cel, powód:
Aby sprawdzić minimalną szerokość rowka wpustowego (wymiar X) kołpaków GX53
Testowanie:
Nie powinno być możliwości włożenia nasadki do miernika.
Podanie:
Guangzhou Shice Equipment oferuje szeroką gamę mierników spełniających najpopularniejsze normy, w tym normy IEC, EN, UL, DIN, VDE i inne.Takie normy wymagają sprawdzenia rozmiaru i definicji itp. Te mierniki są wykonane ze starszej stali nierdzewnej i odpowiedniej stali o twardości co najmniej 60 HRC i chropowatości zgodnie z wymaganiami normy.Do każdego miernika dołączony jest certyfikat kalibracji.
