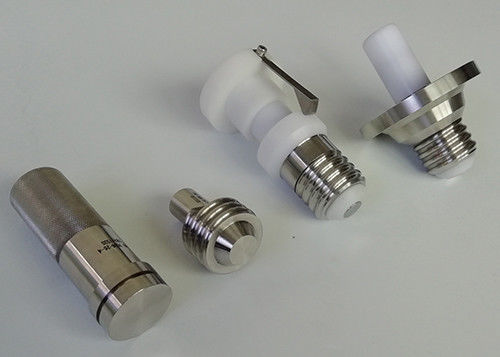

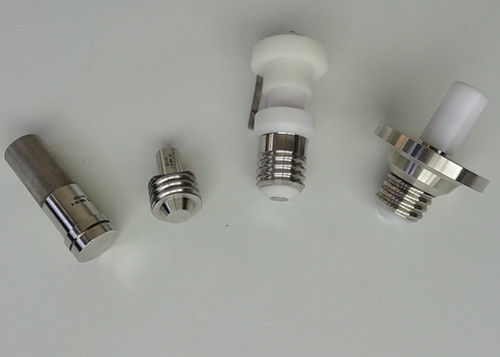

Miernik ze stali nierdzewnej E40 IEC60061-3 do oprawek

Wskaźnik do oprawek E40 E14 Wskaźnik wysokiego ciśnienia do oprawek

Lista:

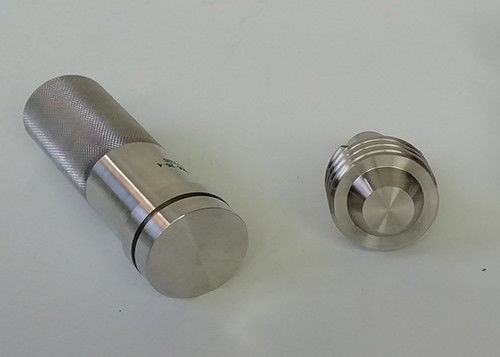

MIERNIK DO GWINTÓW WKRĘCANYCH OPRAW E10, E14 I E407006-25-7

CEL, POWÓD:

Aby sprawdzić minimalne wymiary gwintu śruby oprawki lampy i wymiar X, pokazano na arkuszu 7005-20

TESTOWANIE:

Musi istnieć możliwość wkręcenia miernika w oprawkę lampy bez użycia nadmiernej siły.

(Moment obrotowy, który należy zastosować w przypadku wątpliwości, patrz IEC 60238, podrozdział 4, 4).

Gdy wskaźnik zostanie wkręcony do oporu, obręcz osłony śruby oprawki powinna leżeć w jednej płaszczyźnie z Y1 lub wystawać poza nią, ale nie może wystawać poza powierzchnię Y2.

7006-26-4

WSKAŹNIKI „NIE DOSTĘPNE” DO GWINTÓW ŚRUBOWYCH OPRAW E10, EP10, EY10, E14, E27, E39 I E40

CEL, POWÓD:

Aby sprawdzić minimalne wymiary gwintu śruby, wymiar D1, oprawek E10, EP10, EY10, E14, E27, E39 i E40.

TESTOWANIE:

Zakłada się, że gwint oprawki lampy jest prawidłowy, jeżeli skrajnia pod własnym ciężarem nie wchodzi tak daleko, że gwint wystaje poza powierzchnię T.

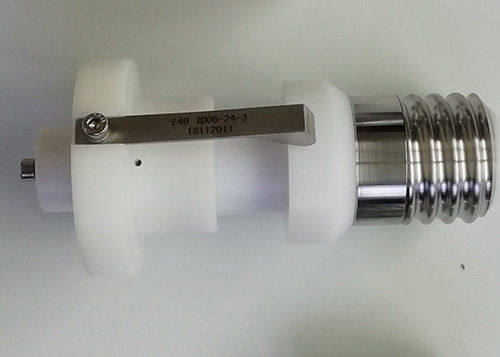

WSKAŹNIK KORKA DO OPRAWKI E14 DO TESTU KONTAKTU

KOREK DO OPRAWKI E14 Z TRZONEM W KSZTAŁCIE ŚWIECY DO ŚWIEC LMPS DO TESTU WYKONYWANIA KONTAKTU

MIERNIK DO BADANIA KONTAKTU I ZABEZPIECZENIA PRZED PRZYPADKOWYM KONTAKTEM PODCZAS WKŁADANIA ŻARÓWEK DO OPRAWEK E14

CEL: Sprawdzenie oprawek E14 pod kątem:

a) Kontaktowanie się z lampami o niekorzystnych wymiarach.

b) Ochrona przed przypadkowym kontaktem z częściami pod napięciem, tj.osłonę trzonka podczas wkładania lampy.

TESTOWANIE: Uchwyt jest podłączony w obwodzie testowym, jak pokazano.

a) Przy wyłączniku A w położeniu 2 i wyłączniku B otwartym, manometr jest całkowicie dokręcony.

W tym położeniu oba światła muszą się zapalić.

b) Przy wyłączniku A w położeniu 1 i wyłączniku B zamkniętym, miernik wkręca się powoli, aż zaświeci się którakolwiek z lampek.

Przytrzymując manometr w tej pozycji, wyłącznik B jest otwarty, a sonda pomiarowa z boku miernika jest przesunięta w dół do oporu

wejdzie w przestrzeń między miernikiem a uchwytem.

W tej pozycji światła nie mogą się świecić.

7006-25-7

MIERNIK „GO” DO GWINTÓW ŚRUBOWYCH OPRAW E10, E14 I E40

7006-26-4

WSKAŹNIKI „NIE DOSTĘPNE” DO GWINTÓW ŚRUBOWYCH OPRAW E10, EP10, EY10, E14, E27, E39 I E40

7006-30-2.

WSKAŹNIK KORKA DO OPRAWKI E14 DO BADANIA ZNAKOWANIA STYKÓW

7006-30A-1

MIERNIK ŚWIECI E14 DO OPRAWEK E14 Z TRZONEM W KSZTAŁCIE ŚWIECY DO ŻARÓWEK ŚWIECOWYCH DO BADANIA ZNAKÓW STYKOWYCH

7006-31-5

MIERNIK E14 DO BADANIA OZNAKOWANIA STYKÓW I ZABEZPIECZENIA PRZED PRZYPADKOWYM KONTAKTEM PODCZAS WKŁADANIA ŻARÓWEK DO OPRAWEK

IEC60238 Rysunek 5 E14 Nasadka testowa dla testu momentu obrotowego, klauzula 18 normy IEC60238

IEC60238 Rysunek 11 E14 Nasadka testowa do testu temperatury 14.4 i 19.3 normy IEC60238

IEC60238 Rysunek 13 E14 Nasadka testowa A do oprawek E14 z normy IEC60238

IEC60238 Rysunek 13 E14 Nasadka testowa B do oprawek E14 z normy IEC60238

60399-IEC-04-1

Sprawdzian „GO” do gwintów cylindrycznych oprawek z pierścieniem mocującym abażur E14

Sprawdzian „Not GO” do gwintów cylindrycznych oprawek z pierścieniem mocującym abażur E14
