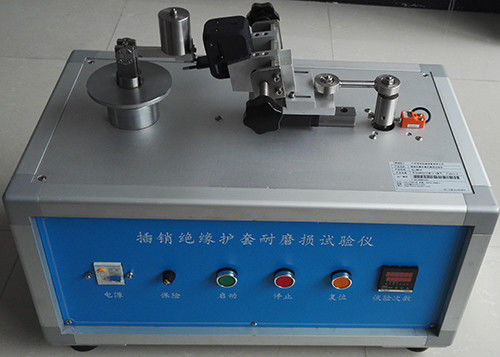

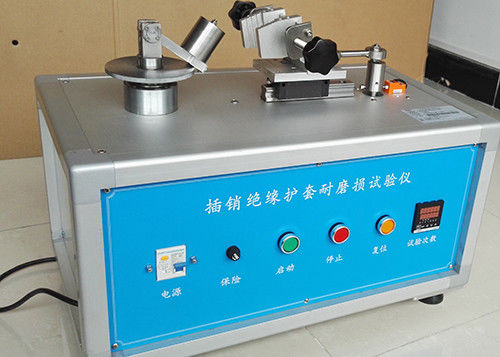

IEC60884 Fig28 Tester gniazda wtykowego Tuleje izolacyjne Aparatura do badania ścierania

IEC60884 Rysunek 28 Aparatura do badania ścierania tulejek izolacyjnych wtyków wtyczki

Szczegóły Produktu:

Aparatura testowa została zaprojektowana i wyprodukowana zgodnie ze standardowymi wymaganiami normy IEC60884 Rysunek 28.

Służy do badania odporności na ścieranie tulei izolacyjnej śruby.

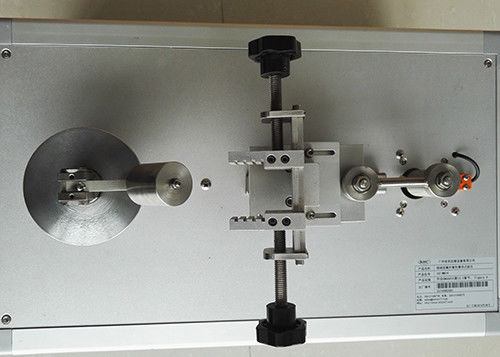

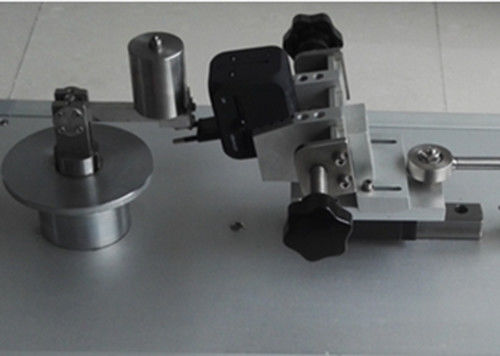

To urządzenie zawiera poziomo umieszczoną belkę, która jest obracana wokół swojego środka.Krótki odcinek drutu stalowego o średnicy 1 mm, zagięty w kształt litery U, przy czym podstawa U jest prosta, jest sztywno przymocowany z obu końców do jednego końca belki, tak że prosta część wystaje poniżej belka i jest równoległa do osi obrotu belki.

Wtyk jest utrzymywany odpowiednim zaciskiem w takim położeniu, że prosta część stalowego drutu spoczywa prostopadle do trzpienia wtyku.

Sworzeń opada w dół pod kątem 10 ° do poziomu.Belka jest tak obciążona, że ​​drut wywiera siłę 4 N na kołek.

Wtyczka jest przesuwana do tyłu i do przodu w kierunku poziomym w płaszczyźnie osi belki, dzięki czemu drut ociera się o kołek.Długość otartego w ten sposób kołka wynosi około 9 mm, z czego około 7 mm znajduje się nad tuleją izolacyjną.

Liczba ruchów wynosi 20 000 (10 000 w każdym kierunku), a szybkość operacji to 30 ruchów na minutę.Test jest wykonywany na jednej szpilce każdej próbki.

Po badaniu szpilki nie mogą wykazywać uszkodzeń, które mogłyby mieć wpływ na bezpieczeństwo lub utrudniać dalsze użytkowanie wtyczki, w szczególności tuleja izolacyjna nie może być przebita ani pomarszczona.

Parametry techniczne:

UWAGA: PANEL MOŻE BYĆ W JĘZYKU ANGIELSKIM

Normy:
