Szczegóły Produktu:
Zapłata:
|
| Standardy: | IEC60245-1 Rysunek 1 | Testowanie prędkości: | 0,33 m / s |
|---|---|---|---|
| Wczytaj obecną: | 0,5-25A, regulowany | OBCIĄŻENIE NAPIĘCIEM: | Regulacja napięcia międzyfazowego w zakresie 10-400 V. |
| Testowanie odległości: | 1000 ± 20 mm | Odpowiednie rdzenie: | 2-18 |
| Nominalny obszar przekroju: | 0,2-4 mm2 | Średnica kół pasowych: | 60, 80, 120, 160, 200 mm |
| Podkreślić: | Sprzęt do testowania kabli IEC60245-1,sprzęt do testowania kabli 25A,test zginania 400 V. |
||

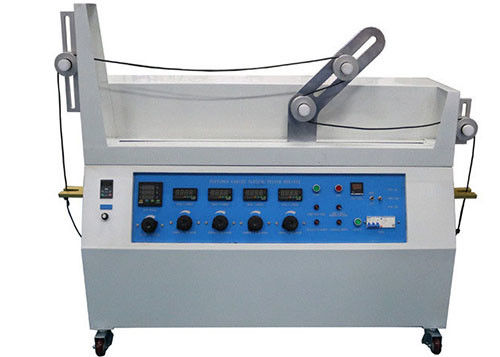

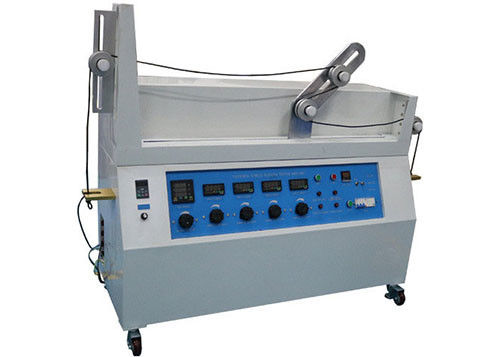

IEC60245-1 Rysunek 1 Test zginania dla szybkości kabla elastycznego 0,33 M / s
Standard:
IEC60245-1 Kable z izolacją gumową - Napięcia znamionowe do 450/750 V - część 1 włącznie: Wymagania ogólne, punkt 5.6.3.1, IEC60245-2 Kable izolowane gumą - Napięcia znamionowe do 450/750 V włącznie - Część 2: Test metody punkt 3.1 Rysunek 1, IEC60065-1 punkt 16.3 b
Parametry:
| Zasilacz | 220 V / 50 Hz |
| Wczytaj obecną | 0,5-25A, regulowany |
| Napięcie obciążenia | Regulacja napięcia międzyfazowego w zakresie 10-400 V. |
| Szybkość testowania | 0,33 m / s |
| Odległość testowa | 1000 ± 20 mm |
| Odpowiednie rdzenie | 2-18 |
| Nominalne pole przekroju poprzecznego | 0,2-4 mm2 |
| Średnica kół pasowych | 60, 80, 120, 160, 200 mm |
| Odważniki testowe | 2 * 0,5 kg z hakiem, 2 * 0,5 kg z otworem, 6 * 1 kg z otworem, 2 * 6 kg z hakiem |
Podanie:
Służy do sprawdzania wytrzymałości mechanicznej gotowych przewodów elastycznych.Ten test nie dotyczy kabli elastycznych z rdzeniami o nominalnej powierzchni przekroju poprzecznego większej niż 4 mm2, ani kabli mających więcej niż 18 rdzeni ułożonych w więcej niż dwóch koncentrycznych warstwach.
Funkcja:
Aparatura testowa może spełniać standardowe wymagania testowe norm krajowych i międzynarodowych, może być szeroko stosowana.Posiada precyzyjny miernik cyfrowy, dzięki czemu może dokładnie mierzyć mniejsze lub większe napięcie prądu.Sposób zmiany kół pasowych jest prosty i wygodny.Sprzęt testowy przystosowuje się do mechanizmu napędu łańcuchowego, wydajność jest stabilna, a hałas jest rzadki.
Standardowy opis:

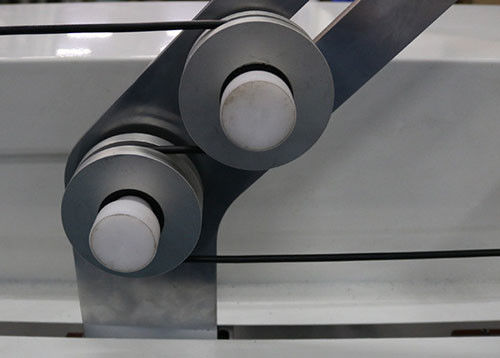

Badanie to przeprowadza się za pomocą aparatu pokazanego na rysunku 1. Urządzenie to składa się z elementu nośnego C, układu napędowego wspornika i czterech krążków dla każdej badanej próbki liny.Nośnik C obsługuje dwa koła pasowe A i B, które mają tę samą średnicę.Dwa stałe koła pasowe, na każdym końcu aparatu, mogą mieć inną średnicę niż koła A i B, ale wszystkie cztery koła pasowe powinny być tak rozmieszczone, aby próbka znajdowała się między nimi poziomo.Wózek wykonuje cykle (ruchy do przodu i do tyłu) na odcinku 1 m ze stałą w przybliżeniu prędkością 0,33 m / s pomiędzy każdym odwróceniem kierunku ruchu.
Koła pasowe powinny być wykonane z metalu i mieć rowek w kształcie półkola dla lin okrągłych i rowek płaski dla lin płaskich.Zaciski mocujące D należy zamocować w taki sposób, aby ciąg był zawsze wywierany przez ciężar, od którego odsuwa się nośnik.Odległość od jednego zacisku do jego wspornika, podczas gdy drugi zacisk spoczywa na jego wsporniku, nie może przekraczać 5 cm.
Układ napędowy powinien być taki, aby bagażnik obracał się płynnie i bez szarpnięć podczas cofania z jednego kierunku na drugi.
