Szczegóły Produktu:
Zapłata:
|
| Standard odniesienia: | IEC 60884 Rysunek 11 | Test prędkości: | (10 ± 2) r / min |
|---|---|---|---|
| Stacje robocze: | 2 stacje robocze | Wysokość testowa: | 260, 280, 300, 320 mm (regulowane) |
| Obrotowy promień: | 35 mm | Obracająca się waga: | 0,3,0,4,0,7,0,9,1,4,2,0 kg |
| Ciągnięcie ciężaru: | 30N, 40N, 50N, 60N za 2 sztuki | Średnica otworu tulei: | Φ6,5 mm, Φ9,5 mm, Φ13 mm, Φ14,5 mm, każda na 2 sztuki |
| Podkreślić: | Aparat testowy IEC60884,aparat testowy 40N,maszyna do rozciągania ze śrubą zaciskową 60N |
||

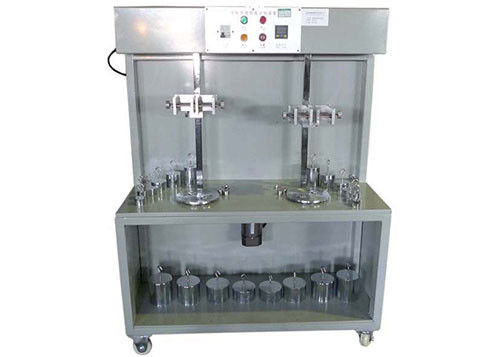

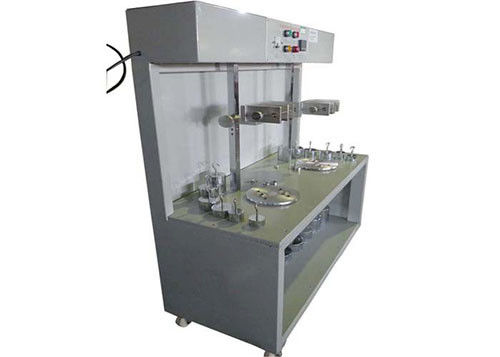

IEC60884 Rys11 Aparatura testowa do sprawdzania uszkodzeń przewodów
Szczegóły Produktu:
Ta maszyna testująca jest również nazywana aparatem testowym do sprawdzania stopnia uszkodzenia drutu, co potwierdza wiele norm, takich jak IEC60884-1, punkt 12.3.10, rysunek 11, IEC60669 i tak dalej.Zgodność ta służy do oceny, czy projekt i konstrukcja zaciskowego zacisku śrubowego jest zgodna z wymogiem braku nadmiernego uszkodzenia przewodu.Poza tym służy również do sprawdzenia, czy zacisk śrubowy może wytrzymać naprężenia podczas normalnego użytkowania.Czasy testowania można ustawić przed testem, a zgodność zatrzymuje się automatycznie wraz z alarmem, gdy zostaną osiągnięte czasy testowania.
Parametry techniczne:
| Pozycja | Parametry |
| Zasilacz | AC220V, 50 Hz |
| Test prędkości | (10 ± 2) obr / min |
| Zakres timera | 0-99 godzin 59 minut |
| Stacje robocze | 2 stacje robocze |
| Wysokość testu | 260, 280, 300, 320 mm (regulowane) |
| Obrotowy promień | 35mm |

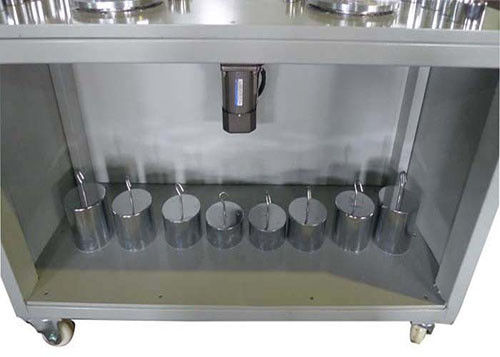

| Obrotowy ciężar |
0,3,0,4,0,7,0,9,1,4,2,0 kg, po 2 sztuki |
| Ciągnięcie wagi | 30N, 40N, 50N, 60N za 2 sztuki |

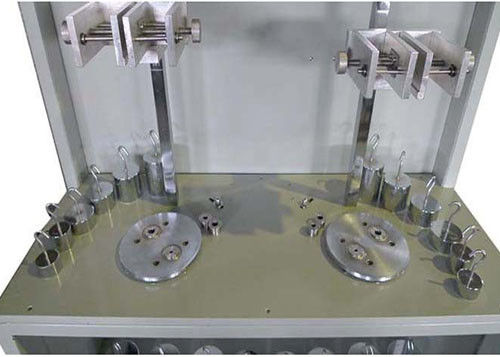

| Średnica otworu tulei |
Φ6,5 mm, Φ9,5 mm, Φ13 mm, Φ14,5 mm, każda na 2 sztuki. |
| Wymiary | 1110 mm X 405 mm X 1320 mm. |
| Wymagania środowiskowe | 0 ~ 40 ℃, wilgotność względna ≤80%. |
Wartości dla zginania w teście obciążenia mechanicznego dla przewodów miedzianych
| Nominalne pole przekroju poprzecznego przewodu (mm²) | Średnica otworu tulei (mm) | Wysokość (mm) | Masa dyrygenta (kg) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0,75 | 6.5 | 260 | 0,4 |
| 1.0 | 6.5 | 260 | 0,4 |
| 1.5 | 6.5 | 260 | 0,4 |
| 2.5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13,0 | 300 | 2.9 |
| 25,0 | 13,0 | 300 | 4.5 |
| 35 | 14.5 | 320 | 6.8 |
|
|||
Konserwacja i środki ostrożności:
1. Tuleja i obciążnik powinny być utrzymywane w stanie czystym i suchym w czasie przerwy w pracy, w razie potrzeby pomalowane olejem i uszczelką.
2. Części łożyskowe należy okresowo smarować, a całość utrzymywać w czystości.
3. Zwróć uwagę na bezpieczeństwo podczas przenoszenia dużych ciężarów.
