60RPM Test zginania Sprzęt do testowania urządzeń gospodarstwa domowego

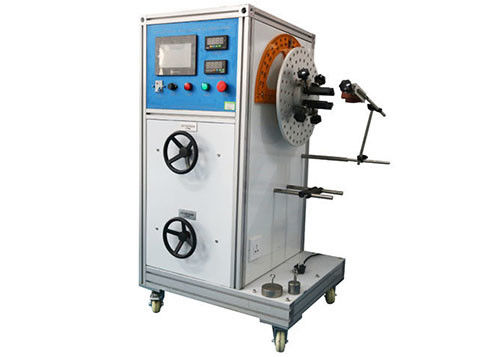

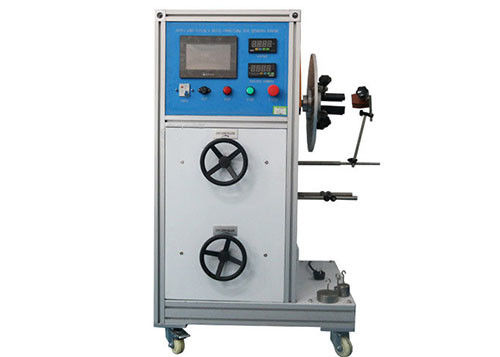

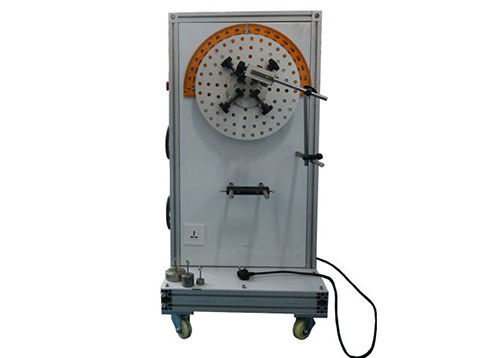

Urządzenie jednostanowiskowe do testu zginania urządzeń domowych Sterowanie PLC

Standard:

IEC 60335-1 Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo - Część 1: Wymagania ogólne, punkt 23.3, punkt 25.14 i rysunek 8, IEC 60335-2-23 Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo - Część 2-23: Wymagania szczegółowe dotyczące urządzeń klauzula dotycząca pielęgnacji skóry lub włosów 11.101

Podanie:
Służy do sprawdzenia, czy przewód zasilający małych urządzeń gospodarstwa domowego (takich jak dzbanek do kawy / żelazko elektryczne) i lamp jest odpowiednio zabezpieczony przed nadmiernym zginaniem w miejscu wejścia do urządzenia.

Próbka badana:
Drobne urządzenia gospodarstwa domowego, takie jak dzbanek do kawy, żelazko elektryczne, toster, oprawy oświetleniowe itp.

Parametry:

Standardowy opis:
IEC 60335-1 klauzula 23.3:
Różne części urządzenia, które mogą poruszać się względem siebie podczas normalnego użytkowania lub podczas konserwacji przez użytkownika, nie mogą powodować nadmiernego obciążenia połączeń elektrycznych i przewodów wewnętrznych, w tym zapewniających ciągłość uziemienia.Elastyczne rury metalowe nie mogą powodować uszkodzenia izolacji przewodów w nich zawartych.Nie należy używać otwartych sprężyn śrubowych do ochrony okablowania.Jeżeli w tym celu używana jest sprężyna spiralna, której zwoje stykają się ze sobą, oprócz izolacji przewodów należy zastosować odpowiednią wykładzinę izolacyjną.

Zgodność jest sprawdzana poprzez inspekcję i następujący test.

Jeśli podczas normalnego użytkowania dojdzie do zginania, urządzenie należy ustawić w normalnej pozycji użytkowej, zasilić napięciem znamionowym i eksploatować w normalnych warunkach.

Ruchoma część jest przemieszczana do tyłu i do przodu, tak że przewodnik jest zginany pod największym kątem dozwolonym przez konstrukcję, przy szybkości zginania wynoszącej 30 na minutę.Liczba zgięć wynosi
−10 000 dla przewodów zginanych podczas normalnego użytkowania;
−100, dla przewodów zgiętych podczas konserwacji przez użytkownika.

Urządzenie nie może zostać uszkodzone w stopniu, który narusza zgodność z tą normą i powinno być zdatne do dalszego użytkowania.W szczególności okablowanie i jego połączenia powinny wytrzymać badanie wytrzymałości elektrycznej 16,3, przy czym napięcie probiercze należy obniżyć do 1000 V oraz
zastosowana między częściami pod napięciem a dostępnymi częściami metalowymi.Ponadto nie więcej niż 10% żył któregokolwiek przewodnika wewnętrznego okablowania między główną częścią urządzenia a częścią ruchomą powinno być przerwanych.Jeśli jednak okablowanie zasila obwody pobierające nie więcej niż 15 W, to nie więcej niż 30% żył powinno być przerwanych.

IEC 60335-1, klauzula 25.14:
Urządzenia wyposażone w przewód zasilający, które są przemieszczane podczas pracy, powinny być skonstruowane w taki sposób, aby przewód zasilający był odpowiednio chroniony przed nadmiernym zginaniem przy wejściu do urządzenia.

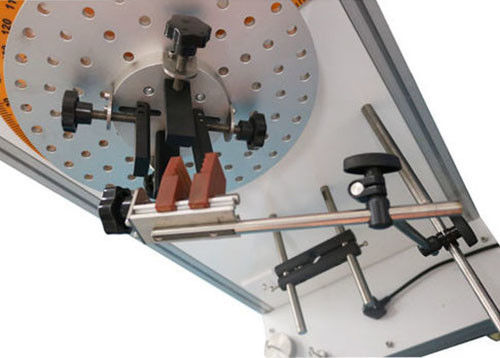

Zgodność jest sprawdzana za pomocą następującego testu, który jest przeprowadzany na aparacie posiadającym człon oscylacyjny, jak pokazano na rysunku 8.

Część urządzenia, która zawiera otwór wlotowy, jest przymocowana do członu oscylacyjnego tak, że gdy przewód zasilający znajduje się w połowie swojego skoku, oś przewodu, w którym wchodzi on w osłonę przewodu lub wlot, jest pionowa i przechodzi przez oś oscylacji.Główna oś przekroju płaskich kordów jest równoległa do osi oscylacji.

Sznur jest obciążony tak, że przyłożona siła jest
- 10 N dla linek o nominalnej powierzchni przekroju poprzecznego przekraczającej 0,75 mm²;
- 5 N, dla innych przewodów.

Odległość X, jak pokazano na rysunku 8, między osią oscylacji a punktem, w którym linka lub osłona linki wchodzi do urządzenia, jest tak wyregulowana, że ​​gdy człon oscylacyjny porusza się w pełnym zakresie, linka i obciążenie tworzą minimalne poprzeczne ruch.
Element oscylacyjny jest przesuwany pod kątem 90 ° (45 ° po każdej stronie pionu), przy czym liczba zgięć dla końcówek typu Z wynosi 20 000, a dla innych końcówek 10 000. Szybkość zginania wynosi 60 na minutę.
Linka i związane z nią części są obracane o 90 ° po połowie liczby zgięć, chyba że jest zamontowana płaska linka.
Podczas testu przewody są zasilane napięciem znamionowym i obciążane prądem znamionowym urządzenia.Prąd nie przepływa przez przewód uziemiający.

Test nie może zakończyć się wynikiem
- zwarcie między przewodami tak, że prąd przekracza wartość równą dwukrotności prądu znamionowego urządzenia;
- pęknięcie więcej niż 10% żył dowolnego przewodnika;
- oddzielenie przewodu od jego zacisku;
- poluzowanie osłony linki;
- uszkodzenie przewodu lub osłony przewodu, które mogłoby mieć negatywny wpływ na zgodność z tą normą;
- zerwane pasma przebijające izolację i stające się dostępne.

IEC 60335-2-23, klauzula 11.101:

Urządzenia wyposażone w połączenie obrotowe są ustawione tak, aby ich główna oś była pozioma, a przewód zasilający zwisał pionowo.Na przewód zasilający działa siła ciągnąca 1 N.

Urządzenie jest zasilane napięciem znamionowym, którego prąd jest 1,25 razy większy od prądu znamionowego.

Urządzenie obraca się wokół swojej głównej osi z prędkością około 50 obr / min, przy czym kierunek obrotów jest zmieniany co 20 obrotów.Test przeprowadza się na 1 500 obrotów.

Wzrost temperatury styków ślizgowych nie powinien przekraczać 65 K.

IEC 60335-2-23 klauzula 25.101:

Połączenia obrotowe powinny być wystarczające do normalnego użytkowania urządzenia.

Zgodność jest sprawdzana za pomocą następującego testu.

Urządzenie pracuje zgodnie z warunkami podanymi w 11.101, z liczbą obrotów zwiększoną do 20000.

Po tym teście połączenie obrotowe i przewód zasilający powinny być zdatne do dalszego użytku.Części pod napięciem nie powinny być dostępne, a urządzenie powinno przejść test wytrzymałości elektrycznej 16.3.
