Szczegóły Produktu:
Zapłata:
|
| Standard: | IEC60950, punkt 2.10.8.4 i IEC60335-1, punkt 21.2 | Układ sterowania: | PLC + ekran dotykowy |
|---|---|---|---|
| Tryb jazdy: | Napędzany silnikiem krokowym | Szybkość drapania: | Regulowany w zakresie 0–25 mm / s |
| Czasy testowania: | 0-9999 razy, można go ustawić | Odległość drapania: | Nastawny |
| Stół roboczy: | Obracany o 360 ° | Drapanie ciśnienia: | 10 N ± 0,5 N, może być wyposażony w obciążnik 20 N, aby osiągnąć ciśnienie zarysowania 30 N ± 0,5 N |
| Podkreślić: | Test odporności na ścieranie CNAS,test odporności na ścieranie IEC60335-1,test ścierania SGS |
||

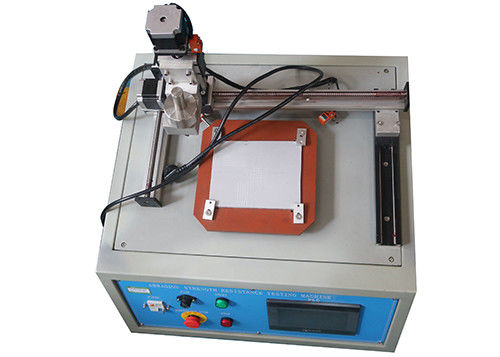

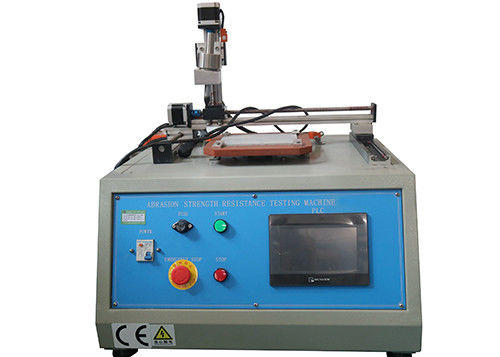

Maszyna do badania odporności na ścieranie IEC60335-1 klauzula 21.2
Informacje o produkcie:
Urządzenie służy do sprawdzania odporności na ścieranie płytek drukowanych lub izolowanych dostępnych części sprzętu AGD.
Jest zgodny ze standardowymi wymaganiami normy IEC60950, punkt 2.10.8.4 i IEC60335-1, punkt 21.2.
Parametry techniczne:
| Napięcie wejściowe | 230V / 50Hz |

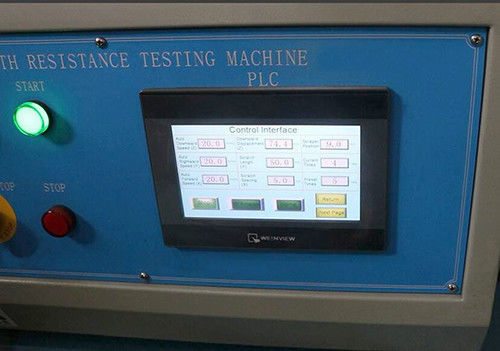

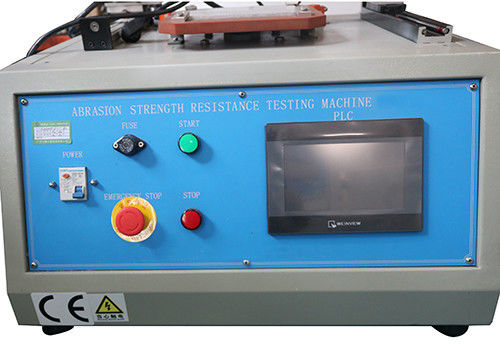

| Układ sterowania | PLC + ekran dotykowy |
| Tryb jazdy | napędzany silnikiem krokowym |
| Szybkość drapania | Regulacja w zakresie 0-25 mm / s |
| Czasy testów | 0-9999 razy, można to ustawić |
| Odległość drapania | Nastawny |
| Stół roboczy | Obrotowy o 360 ° |
| Nacisk drapania | 10 N ± 0,5 N, może być wyposażony w obciążnik 20 N, aby osiągnąć ciśnienie zarysowania 30 N ± 0,5 N |
| Promień stalowego sworznia | 0,25 ± 0,02 mm |
To urządzenie wykorzystuje hartowany stalowy trzpień do drapania.
Końcówka sworznia ma kształt stożka o kącie wierzchołkowym 40 °, którego końcówka jest zaokrąglona i wypolerowana, o promieniu 0,25 mm ± 0,02 mm.Zadrapania wykonuje się poprzez przeciąganie kołka wzdłuż powierzchni w płaszczyźnie prostopadłej do krawędzi przewodnika z prędkością 20 mm / s ± 5 mm / s.Sworzeń jest tak obciążony, że siła wywierana wzdłuż jego osi wynosi 10 N ± 0,5 N.
Rysy powinny znajdować się co najmniej 5 mm od siebie i co najmniej 5 mm od krawędzi próbki.
Zadrapania wykonuje się na pięciu parach części przewodzących i między nimi w punktach, w których rozdzielenia będą poddawane maksymalnemu gradientowi potencjału podczas testów.
