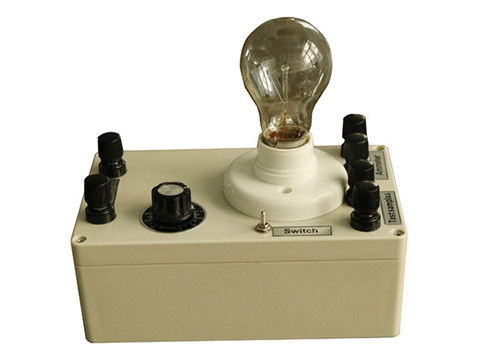

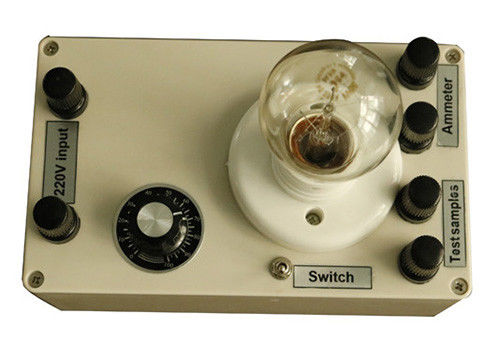

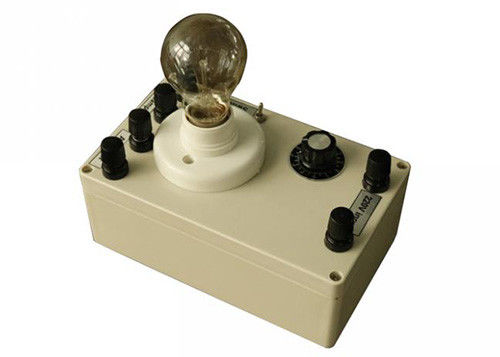

Klauzula 15 normy IEC62560 Rysunek 8 Maszyna do sprawdzania żarówek diodowych

Obwód testowy do testowania lampy bez możliwości ściemniania lub przełącznika elektronicznego Rys.8

Normy:

Obwód testowy do testowania nieściemnialnej lampy lub przełącznika elektronicznego jest wytwarzany zgodnie z normą IEC62560, klauzula 15, rysunek 8.

Standardowy opis:

15. Nieprawidłowa praca

Lampy samostatecznikowe nie mogą stwarzać zagrożenia w nienormalnych warunkach pracy.

Lampy samostatecznikowe powinny być tak skonstruowane, aby w wyniku nieprawidłowego lub nieostrożnego działania wyeliminowane było ryzyko pożaru i uszkodzeń mechanicznych, które pogarszają bezpieczeństwo ochrony przed porażeniem elektrycznym.

Zastosowanie lamp samostatecznikowych bez funkcji ściemniania na średnicy lub przełączniku elektronicznym należy zbadać jako możliwy przypadek nieprawidłowego działania.

Procedura testowa :

Zbadać lampę bez funkcji ściemniania w obwodzie testowym pokazanym na rysunku 8.

Określić ustawienie R1 i S1, przy którym występuje maksymalna wartość skuteczna I rms.

Wykonaj test w tej sytuacji, a jeśli lampa biernie ulegnie awarii w ciągu 60 minut, powtórz test przy wartości I rms niższej o 10%. Niższą wartość I rms należy ustawić w kierunku malejącej rezystancji potencjometru.

Powtarzaj tę procedurę, aż do uzyskania stabilnej pracy przez minimum 60 minut.

Uruchomić lampę fpr 8H na powyższym najbardziej uciążliwym poziomie ściemniania (regulacja potencjometrem)

Spełnienie:

Zgodność jest sprawdzana przez działanie w temperaturze pokojowej i przy napięciu znamionowym w pozycji spalania ze swobodnym paleniem próbki, w pozycji pionowej nasadki do góry lub w pozycji spalania wskazanej na opakowaniu.

W przypadku zadeklarowania zakresu napięcia badanie należy przeprowadzić przy średnim napięciu z tego zadeklarowanego zakresu.

W przypadku alternatywnych napięć znamionowych badanie należy przeprowadzić oddzielnie dla każdego napięcia znamionowego.

Podczas tego badania lampa nie może się zapalić ani wytwarzać łatwopalnych gazów, a części pod napięciem nie mogą stać się dostępne za pomocą standardowego palca probierczego.

Ogłoszenie:

1. Proszę nie uszkodzić kształtu urządzenia (np. Zarysowania, zgięcia itp.).

2. Chronione przed kurzem i wilgocią, aby uniknąć utleniania, które wpływa na dokładność wymiarową.
