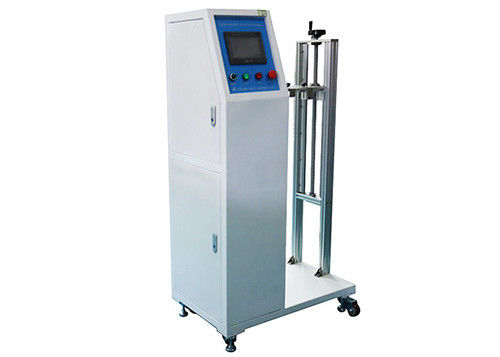

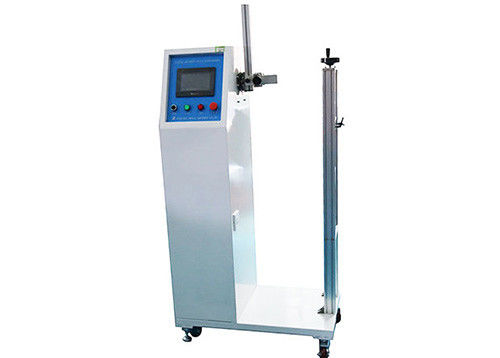

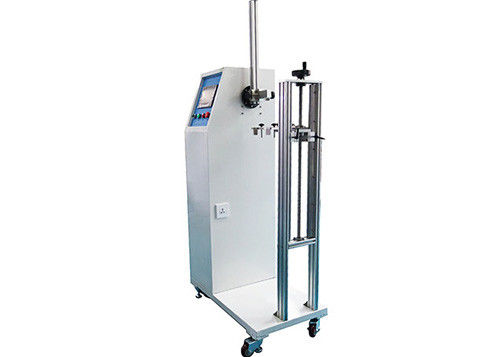

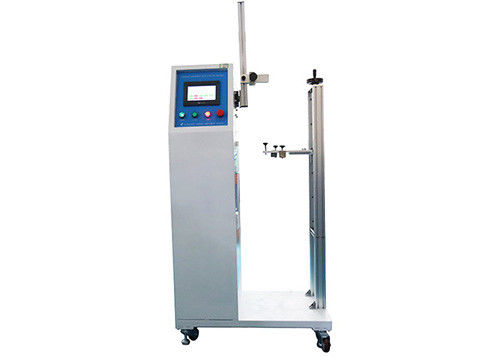

IEC 60598, punkt 4.14.3 Lampka testowa diody LED serwomotoru

Zmiana wyglądu lampionów Sprzęt do testowania światła Urządzenie regulujące IEC60598

Informacja:

Sprzęt testowy został zaprojektowany i wyprodukowany zgodnie z 4.14.3 normy IEC 60598-1, używany głównie do skręcania urządzeń do regulacji lamp i próby zginania lamp stołowych z regulowanym nachyleniem i położeniem, lamp podłogowych i lamp przeznaczonych do zastosowań profesjonalnych. użytkowania (np. lampy do plotera).

Urządzenie testowe jest wyposażone w cyfrową technologię sterowania i mechanizm napędowy.

Można ustawić kąt wsteczny i kąt zgięcia, skok rozciągający, kąt obrotu, prędkość badania i cykl testu.

Po zakończeniu testu, przetestuj funkcję alarmu błędu.Łatwy w użyciu i obsłudze.

Parametry:

Parametry techniczne:

1. Szybkość testu można ustawić w zakresie od 0,1 do 10 razy / min.

2. Kąt gięcia można ustawić, zakres wychylenia pionowych linii po obu stronach 0-180 °.

3. Wysokość środka obrotu: 1200 mm.

4. Maksymalny promień bezwładności wahadła: R500mm.

5. Maksymalny skok działania rozciągającego: 0-650 mm.

6. Kąt obrotu działania: 0-360 °.

7. Cykle testowe można ustawić, liczba cykli w zakresie 1-999999.

8. Oprawy mogą spełniać różnorodne próbki w ramach standardowego zakresu potrzeb testowych.

9. Silnik napędowy: silnik serwo.

10. Kontroler: Mitsubishi PLC.

11. HMI: interfejs ekranu dotykowego.

12. Prowadzony cały angielski interfejs, łatwy w obsłudze.

13. Obciążenie: z zaciskami, zewnętrznie podłączone do obciążenia (Obciążenie jest opcjonalne, dodatkowo płatne).

Standardowy opis:

4.14.3 Wymagania dotyczące urządzeń regulacyjnych podano poniżej.

a) Urządzenia regulacyjne i środki regulacyjne, na przykład przeguby, urządzenia podnoszące, wsporniki regulacyjne lub rury teleskopowe, powinny być tak skonstruowane, aby podczas pracy sznury lub kable nie były dociskane, zaciskane, uszkadzane lub skręcane wzdłuż osi podłużnej o więcej niż 360 ° .

UWAGA: Jeśli oprawa ma więcej niż jedno złącze, limit 360 ° dotyczy każdego złącza, o ile nie są one zbyt blisko siebie.Każdy przypadek należy oceniać indywidualnie.

Zgodność jest sprawdzana za pomocą następującego testu:

Urządzenie regulacyjne wyposażone w odpowiedni kabel lub linkę należy obsługiwać zgodnie z tabelą 4.5.Cykl operacji to ruch z jednej skrajności zakresu do drugiej iz powrotem do pozycji wyjściowej.Tempo ruchu nie może powodować znacznego nagrzewania się urządzenia i nie może przekraczać 600 cykli na godzinę.

W przypadku elektromechanicznych układów stykowych badanie to przeprowadza się jednocześnie z badaniem połączeń elektrycznych opisanym w 4.11.6.

Zgodność jest sprawdzana poprzez inspekcję.

Po próbie nie więcej niż 50% żył w przewodniku nie może zostać zerwanych ani nie może nastąpić żadne poważne uszkodzenie izolacji przewodu elastycznego, jeśli występuje.Przewód lub kabel

zostaną poddane testom rezystancji izolacji i próbom wysokonapięciowym określonym w Rozdziale 10 i będą spełniały te wymagania.

Przeguby kulowe i tym podobne, w przypadku których można regulować środki zaciskowe, są testowane z przegubami tylko lekko zaciśniętymi, aby uniknąć nadmiernego tarcia.Jeśli to konieczne, obszary zaciskania są ponownie regulowane podczas testu.

W przypadku urządzeń regulacyjnych, które składają się z elastycznej rurki, zakres regulacji podczas tego testu wynosi zwykle 135 ° w obu kierunkach od pionu.Jednakże tam, gdzie tej regulacji nie można osiągnąć bez użycia nieracjonalnej siły, elastyczna rura jest zginana tylko do pozycji, w których pozostanie sama.

b) Oprawy z regulacją przeznaczoną do montażu w zasięgu ramion, powinny umożliwiać działanie zgodnie z ich przeznaczeniem bez pogarszania stabilności oprawy lub powodowania odkształcenia jakiejkolwiek części konstrukcji, ani powodowania obrażeń w wyniku temperatur wyższych od podanych w tabeli 12.1.

Zgodność jest sprawdzana poprzez manipulowanie oprawą lub manipulowanie nią, poprzez regulację zgodnie z oczekiwaniami, odpowiadającą normalnemu użytkowaniu oraz poprzez pomiar temperatur podczas testu z punktu 12.4.

c) W przypadku opraw oświetleniowych przeznaczonych do montażu w zasięgu ramion, przestrzeń otaczająca wszelkie elementy regulacyjne, z wyjątkiem otworu wiązki światła, w odległości do 5 cm od elementów regulacyjnych w dowolnym kierunku, musi spełniać ograniczenia temperaturowe dla środków

regulację, jak określono w tabeli 12.1.Te same granice temperatury obowiązują również dla wszelkich środków regulacyjnych, które są zapalane po ustawieniu otworu promienia świetlnego oprawy.

Zgodność jest sprawdzana poprzez ustawienie apertury wiązki światła oprawy i przez pomiar temperatur podczas testu 12.4.

Test na urządzeniach regulacyjnych:
