Szczegóły Produktu:
Zapłata:
|
| Standard: | UL 498 SD7.2 | Stacja testowa: | 1 |
|---|---|---|---|
| Wysokość zrzutu: | Regulacja 0-1000 mm, ustawienie domyślne 457 mm | Cylinder udarowy: | Φ50,8 mm * 283 mm, waga 4,5 kg |
| Platforma: | Blok dębowy 114x114x42 mm | Zasilacz: | AC120V, 60 Hz |
| Temperatura testowa: | Temperatura pokojowa | Próbka badana: | wtyczka do mocowania |
| Podkreślić: | Maszyna do badania udarności 120 V,Maszyna do badania udarności UL 498,Maszyna do badania upadku SD7.2 |
||

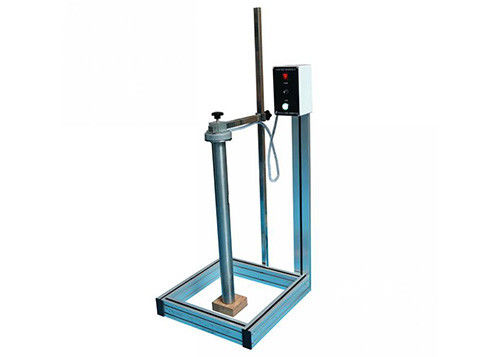

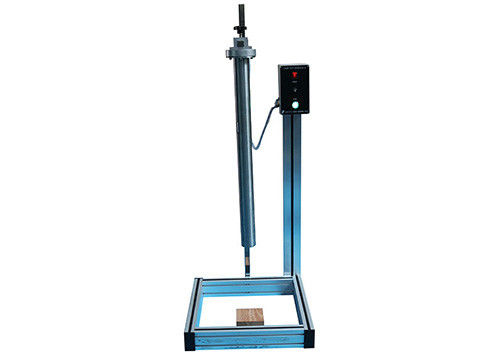

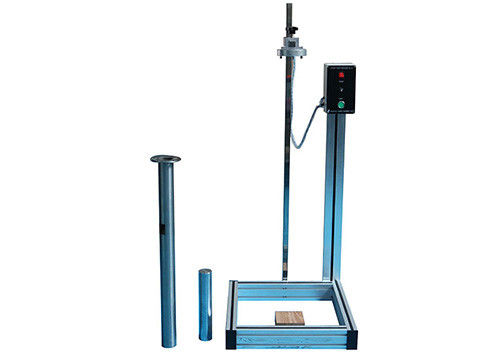

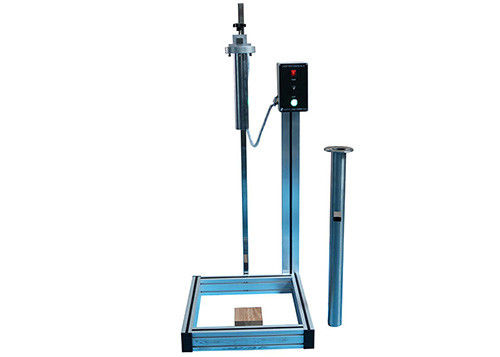

UL 498 SD7.2 Urządzenie do badania odporności na uderzenia nasadki
Parametry techniczne:
| Standard | UL 498 SD7.2 |
| Stacja testowa | 1 |
| Platforma | Blok dębowy 114x114x42 mm |
| Wysokość spadku | Regulacja 0-1000 mm, ustawienie domyślne 457 mm |
| Cylinder udarowy | Φ50,8 mm * 283 mm, waga 4,5 kg |
| Temperatura otoczenia | 5 ～ 40 ° C |
| Wilgotność względna | (20 ~ 90)% wilgotności względnej |
| Miejsce instalacji | Brak gwałtownych wstrząsów, wibracji, zakłóceń elektromagnetycznych, pyłu, gazów wybuchowych i żrących, dobre odprowadzanie ciepła |
| Zasilacz | AC120V, 60 Hz |
Informacja:
Aparatura spełnia wymagania UL 498 SD7.2 poz., Stosowanej do badania odporności na uderzenia wtyku nasadki, w wyniku przeprowadzonego testu nie może dojść do pęknięcia korpusu lub innych uszkodzeń mogących niekorzystnie wpłynąć na działanie nasadki wtyczka.
Koncepcja i struktura testu:
Każde z urządzeń podłączonych do elastycznego przewodu należy poddać uderzeniu spowodowanemu upuszczeniem cylindrycznego ciężarka o wadze 4,5 kg (10 funtów), z płaską powierzchnią czołową o średnicy 2 cali (50,8 mm) z wysokości 457 mm (18 cali). ).Każdy zespół należy umieścić na powierzchni z twardego drewna w dowolnym naturalnym miejscu do badań.Cylindryczny korek mocujący powinien mieć swoją główną oś równoległą do powierzchni.Powierzchnia z twardego drewna ma być blokiem klonowym o grubości około 1-5 / 8 cala (42 mm) i kwadratowym 4-1 / 2 cala (114 mm) i ma być badana na stałej powierzchni, takiej jak betonowa podłoga.
W wyniku testu nie może dojść do pęknięcia korpusu ani innych uszkodzeń, które mogłyby niekorzystnie wpłynąć na działanie wtyczki mocującej.
Waga cylindra jest kontrolowana przez elektromagnes, zapewnia natychmiastowe zwolnienie i pionowy spadek.
Ciężar cylindra zostaje zrzucony przez rurę prowadzącą.Wysokość rury prowadzącej jest taka sama jak wysokość testowa.
Aparat miałby mocną konstrukcję, dobry wygląd, łatwą obsługę, wysoką stabilność.
Procedury operacyjne:
1. Włącz urządzenie testowe, a następnie naciśnij przycisk „ZASILANIE”, aby się otworzyło.
2. Naciśnij „START”, aby przewodzić elektromagnetycznie.
3. Przyłożyć obciążnik cylindra do uchwytu elektromagnesu.
4. Zamontuj tuleję prowadnicy spadowej na uchwycie elektromagnesu.
5. Umieść blok dębowy we właściwej pozycji i umieść próbkę testową na środku bloku dębowego.
6.Upewnij się, że tuleja prowadnicy kroplowej jest prostopadła do badanej próbki, a następnie dolny koniec tulei prowadnicy kroplowej dobrze dotyka powierzchni badanej próbki.
7. Naciśnij przycisk „START”, aby odciąć pole elektromagnetyczne, ciężar butli spadnie na badaną próbkę wzdłuż tulei prowadnicy kroplowej.
Zdejmij ciężar butli i upuść tuleję prowadzącą, a następnie sprawdź stopień uszkodzenia badanej próbki
