Szczegóły Produktu:
Zapłata:
|
| Stosowanie: | Maszyna do badania wpływu | Nazwa produktu: | Maszyna do badania udarności / Maszyna do badania uderzenia w upadek / Tester upadku |
|---|---|---|---|
| Energia uderzenia: | 2J, 5J, 10J, 20J | Funkcjonować: | Test udarności |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Podkreślić: | Element uderzający w próbie udarności,element uderzający IEC60068-2-75,element uderzający SGS |
||

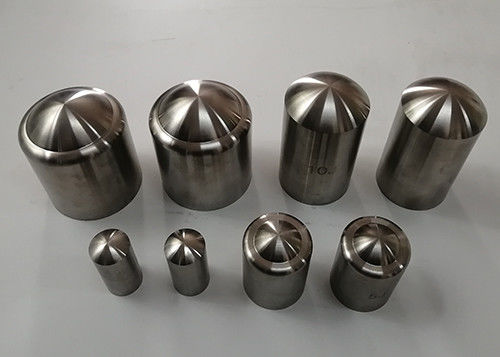

Urządzenie do badania udarności Uderzający element 2J 5J 10J 20J IEC60068-2-75
Parametry:
| Model (energia) | 2J | 5J | 10J | 20J | 50J |
| masa równoważna (kg) | 0.5 | 1.7 | 5 | 5 | 10 |
| Wysokość kapania (± 1% mm) | 400 | 300 | 200 | 400 | 500 |
| Średnica (mm) | 35 | 60 | 80 | 100 | 125 |
Standard: IEC60068-2-75 załącznik A
Podanie: To urządzenie nadaje się do badania udarności mechanicznej w szafach elektrycznych i innych blachach, obudowie niemetalowej szafy pomiarowej energii elektrycznej, rozdzielnicy kabli podstacji i skrzynce przyłączowej kabli z pionowym testerem udarowym lub wahadłowym urządzeniem udarowym.
Próbka badana: Urządzenia elektryczne do użytku domowego i podobnego, oprawy oświetleniowe
Funkcja: Zgodnie ze standardowymi wymaganiami
Standardowy opis (IEC60068-2-75):
Rysunek A.1 przedstawia uderzający element mający zastosowanie do wartości energii równych lub mniejszych niż 1J.W takim przypadku powierzchnia uderzeniowa powinna być wykonana z poliamidu o twardości podanej w Tabeli 1.

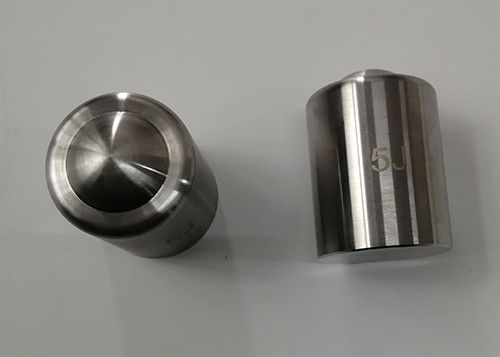

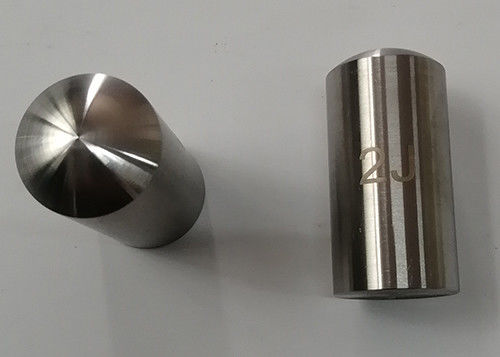

Rysunki A.2, A.3 i A.4 przedstawiają uderzające elementy mające zastosowanie do wartości energii odpowiednio 2J, 5J i 10J.W takich przypadkach powierzchnia uderzeniowa powinna być wykonana ze stali o właściwościach, w tym twardości, jak określono w tabeli 1.

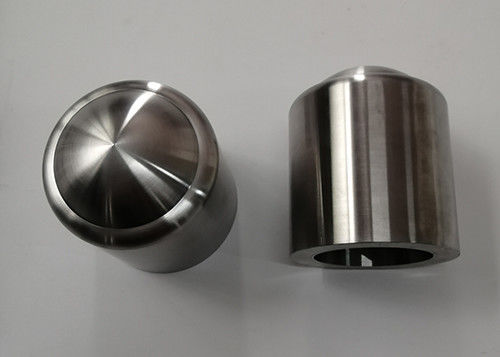

Rysunki A.5 i A.6 przedstawiają uderzające pierwiastki mające zastosowanie do wartości energii odpowiednio 20 J i 50J.W takich przypadkach powierzchnia uderzeniowa powinna być wykonana ze stali o właściwościach, w tym twardości, jak określono w tabeli 1.W takich przypadkach, aby zachować zgodność z innymi parametrami z Tabeli 1, konieczne jest wydrążenie końca przeciwległego do powierzchni uderzającej.
Każda krawędź powinna być wygładzona.
Tolerancje są zgodne z klasą m normy ISO 2768-1, chyba że określono inaczej.
