Szczegóły Produktu:
Zapłata:
|
| Próbka badana: | Części przewodzące prąd elektryczny | Standardy: | IEC60884-1, IEC60598 i IEC60335 |
|---|---|---|---|
| Imię: | Karta pomiaru odległości pełzania | Materiał: | Stal nierdzewna |
| Specyfikacja rozmiaru: | 27 Mierniki odległości upływu | Rodzaj: | Rodzaj piona |
| Gwarancja: | 12 miesięcy | Model: | CK-1, CK-2, CK-3, CK-4, CK-5 |
| High Light: | Karta testowa odległości upływu IEC60884-1,karta testowa odległości upływu IEC60598,karta testowa odległości upływu IEC60335 |
||

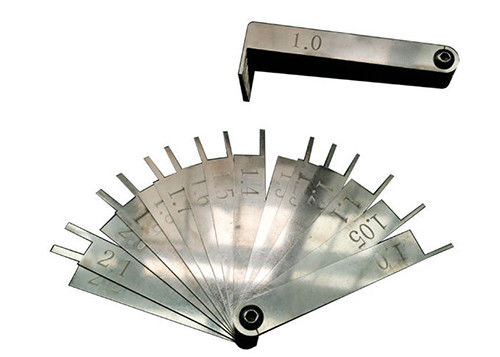

Karta testowa odległości upływu Najkrótsza ścieżka dwóch części przewodzących
Parametry techniczne:
| Model nr. | Specyfikacja rozmiaru |
| CK-1 | 1 / 1,5 / 2 / 2,5 / 3/4/6/8 Razem 8 mierników drogi upływu |
| CK-2 | 1 / 1,5 / 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 Ogółem 15 mierników drogi upływu |
| CK-3 | 1 / 1,2 / 1,4 / 1,5 / 2 / 2,4 / 2,5 / 2,8 / 3 / 3,2 / 3,3 / 4 / 4,5 / 5 / 5,5 / 6 / 6,3 / 6,4 / 6,5 / 7/8 Razem 21 mierników drogi upływu |
| CK-4 | 1 / 1,2 / 1,4 / 1,5 / 1,6 / 2 / 2,4 / 2,5 / 2,8 / 3 / 3,2 / 3,3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,3 / 6,4 / 6,5 / 7/8 Ogółem 23 mierniki drogi upływu |
| CK-5 | 1 / 1,1 / 1,2 / 1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 / 1,9 / 2 / 2,5 / 2,8 / 3 / 3,2 / 3,3 / 4 / 4,5 / 5 / 5,5 / 6 / 6,3 / 6,5 / 7/8 / 9/10 Łącznie 27 mierników drogi upływu |

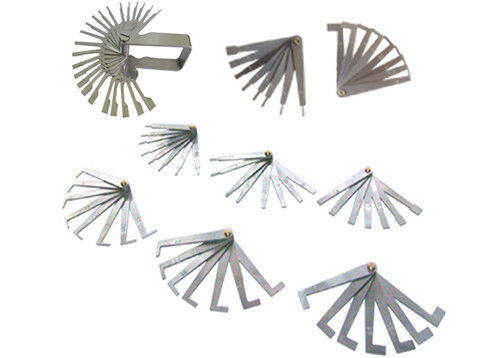

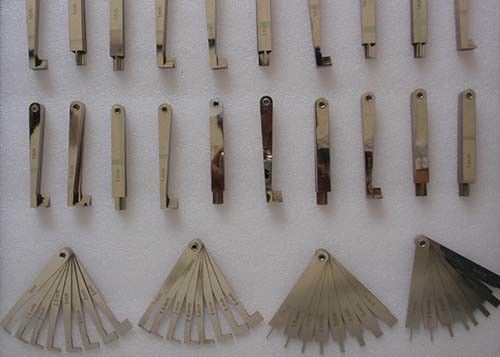

Mamy pięć rodzajów kart testowych odległości pełzania: CK1 / CK2 / CK3 / CK4 / CK5.
Te mierniki testowe są zgodne z normami IEC60884-1, IEC60598 i IEC60335 itp.
Służą do wyznaczania najkrótszej drogi między dwiema częściami przewodzącymi lub między częścią przewodzącą a powierzchnią graniczną sprzętu, mierzoną wzdłuż powierzchni izolacji, ze specyfikacjami wykonanymi zgodnie z wymaganiami.
Asortymenty:
Mierniki odległości upływu typu CK1
Z 8 miernikami drogi upływu:
1,0-1,5-2,0-2,5-3,0-4,0-6,0-8,0mm.
Mierniki odległości upływu typu CK2
Z 15 miernikami drogi upływu:
1,0 do 8,0 mm w odstępach co 0,5 mm.
Mierniki odległości upływu typu CK3
Z 21 miernikami drogi upływu:
1,0-1,2-1,4-1,5-2,0-2,4-2,5-2,8-3,0-3,2-3,3-4,0-4, 5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm
Mierniki odległości upływu typu CK4
Z 23 miernikami drogi upływu:
1,0-1,2-1,4-1,5-1,6-2,0-2,4-2,5-2,8-3,0-3,2-3,3-3, 5-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm

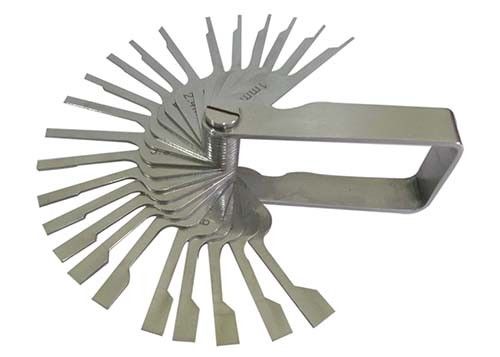

Mierniki odległości upływu typu CK5
Z 27 miernikami drogi upływu:
1,0-1,1-1,2-1,3-1,4-1,5-1,6-1,7-1,8-1,9-2,0-2,5-2, 8-3,0-3,2-3,3-4,0-4,5-5,0-5,5-6,0-6,3-6,5-7,0-8,0-9 0-10,0mm
Standard:
IEC 60884-1 „Wtyczki i gniazda wtykowe do użytku domowego i podobnego - Część 1: Wymagania ogólne”, punkt 27.1.
Drogi upływu, prześwity i odległości przez masę uszczelniającą nie mogą być mniejsze niż wartości podane w tabeli 23.
Próbka badana:
Części przewodzące prąd elektryczny.
Funkcja:
Stal nierdzewna, pionowa, do weryfikacji odległości upływu między elementami przewodzącymi
Podanie:
Służy do określenia najkrótszej ścieżki między dwiema częściami przewodzącymi lub między częścią przewodzącą a powierzchnią graniczną sprzętu, mierzoną wzdłuż powierzchni izolacji, ze specyfikacjami wykonanymi zgodnie z wymaganiami.
Ogłoszenie
1. Proszę nie uszkodzić kształtu urządzenia (np. Zarysowania, zgięcia itp.).
2. Chronione przed kurzem i wilgocią, aby uniknąć utleniania, które wpływa na dokładność wymiarową.
