Szczegóły Produktu:
Zapłata:
|
| Standard: | IEC60598 G.2 G.3 | IEC60598 G.2: | Sieć pomiarowa, prąd dotykowy ważony dla percepcji lub reakcji. |
|---|---|---|---|
| IEC60598 G.3: | Sieć pomiarowa, prąd dotykowy ważony do zwolnienia (dla przenośnych opraw klasy I). | IEC60990 Rysunek 3: | Sieć pomiarowa, nieważony prąd dotykowy. |
| IEC60990 Rysunek 4: | Sieć pomiarowa, prąd dotykowy ważony dla percepcji lub reakcji zaskoczenia. | IEC60990 Rysunek 5: | Sieć pomiarowa, prąd dotykowy ważony dla letgo-immobilizacji |
| Podkreślić: | Dotykowa sieć pomiarowa prądu IEC60598,dotykowa sieć pomiarowa prądu CSA,skrzynka SGS do testowania wycieków |
||
IEC60598 Dotykowa sieć pomiarowa prądu G.2 G.3 Sprzęt do testowania obwodów

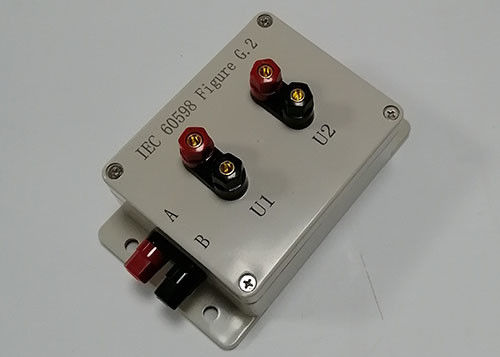

IEC60598 Rysunek G.2 Sieć pomiarowa, prąd dotykowy ważony dla percepcji lub reakcji.

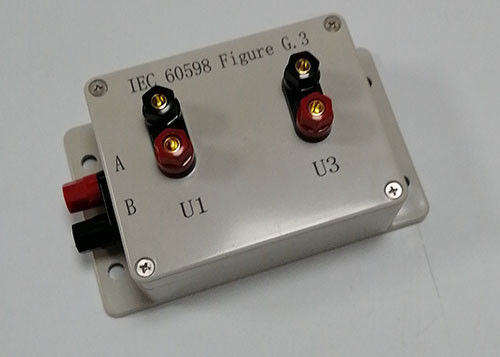

IEC60598 Rysunek G.3 Sieć pomiarowa, prąd dotykowy ważony dla zwolnienia (dla przenośnych opraw klasy I).
IEC60990 Rysunek 3 Sieć pomiarowa, nieważony prąd dotykowy.
IEC60990 Rysunek 4 Sieć pomiarowa, prąd dotykowy ważony dla percepcji lub reakcji zaskoczenia.
IEC60990 Rysunek 5 Sieć pomiarowa, prąd dotykowy ważony dla immobilizacji letgo.

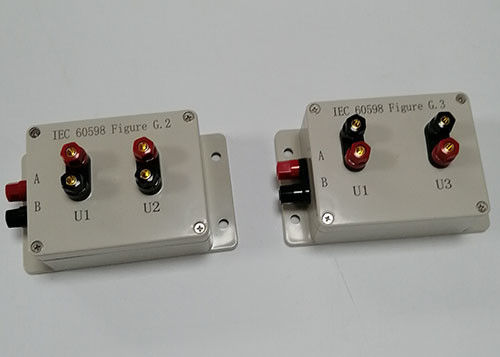

Sieć pomiarowa prądu dotykowego IEC60598 G.2 i G.3 została zaprojektowana zgodnie z normą IEC60598, rys. G.2 i rys. G.3 / IEC60990
Rysunek 4 i Rysunek 5.
Dwie cyfry są zintegrowane w skrzynce do pomiaru temperatury.
Standardowe wymagania są następujące:
IEC 60598-1, ED.6 (2003) SPRZĘT DO BADAŃ I POMIARÓW / DOZWOLONE PODWYKONAWSTWO
| Klauzula | Pomiar / testowanie | Potrzebny sprzęt testujący / pomiarowy / materiał | Podwykonawstwo | |
| 3.4 | Test znakowania |
Kawałek materiału woda Spirytus naftowy |
R | |
| 4.4.4 | Test ciśnienia oprawki lampy |
Czapki testowe Urządzenie ciśnieniowe Sterownik momentu obrotowego |
R | |
| 4.4.5 | Napięcie na oprawkach lamp |
Sonda wysokonapięciowa / Oscyloskop |
R | |
| 4.11.6 | Elektromechaniczny układ styków |
Zasilacz prądu zmiennego niskiego napięcia, woltomierz, transformator wysokiego napięcia |
R | |
| 4.12.1 / 4.12.5 | Badanie śrub i połączeń (mechaniczne) oraz dławnic |
Sprawdź śrubokręt lub klucz Pręty testowe |
R | |
| 4.13.1 / 4.13.4 4.13.6/4.21.4 | Badania wytrzymałości mechanicznej |
Sprężynowe urządzenie do prób udarnościowych Aparatura do testów uderzenia piłką Szafa klimatyzacyjna (np. Zamrażarka) Urządzenie do pomiaru kąta Urządzenie ważące Sprzęt do testowania bębnów bębnowych |
R | |
| 4.14.1 / 4.14.2 / 4.14.3 | Testowanie urządzeń dostosowujących |
Szklane półki testowe Urządzenie ważące Aparatura badawcza do regulowanych urządzeń |
R | |
| 4.9.2 / 4.18.1 | Testy okładzin i tulei izolacyjnych / Odporność na korozję |
Szafa grzewcza, komora wilgotnościowa, megaomomierz, transformator wysokiego napięcia |
R | |
| 4.18.2 / załącznik F. | Korozja naprężeniowa |
Zamykane szklane naczynie roztwór testowy Szafa grzewcza Urządzenia do mycia próbek po teście |
R | |
| 4.20 | Oprawy do surowych usług | Sprzęt do badań wibracyjnych | S | |
| 4.22 | Mocowanie do lamp | Urządzenie ważące | R | |
| 4.24 / załącznik P. | Środki ochronne przed promieniowaniem UV | Przyrządy do testowania promieniowania UV | S | |
| 4.26 | Test ochrony przed zwarciem |
Łańcuch testowy Urządzenie ważące |
R | |
| 5.2.10.1 | Testy rozciągania i momentu obrotowego na zakotwiczeniu sznurka | Aparatura do testów zakotwiczenia linki (ciągnięcie i moment obrotowy) | R | |
| 5.3 | Wymiary wewnętrzne okablowania |
Mikrometr Sprzęt do grubości izolacji |
R | |
| 7.2.3 | Test ciągłości uziemienia | Sprzęt do testowania uziemienia | R | |
| 8.2.5 8.2.7 | Testy ochrony przed porażeniem prądem elektrycznym / rozładowanie kondensatorów |
Standardowy palec probierczy (IEC 60529) Woltomierz z rozłączonym palcem probierczym oscyloskop |
R | |
| 9.2.0 | Testowanie opraw odpornych na ciała stałe |
IP 3X (2,5 mm) Sondy IP 4X (1 mm) |
R | |
| 9.2.1 / 9.2.2 | Testy opraw pyłoszczelnych | Urządzenie do sprawdzania ochrony przed pyłem | R | |
| 9.2.3,4,5,6,7,8,9 | Testowanie opraw wodoszczelnych |
Aparatura do ochrony przed próbami wodnymi IPX 8 |
R | |
| 9.3.1 | Testy wilgotności | Komora wilgotnościowa | R | |
| 10.2.1 | Testy rezystancji izolacji | Megaomomierz | R | |
| 10.2.2 | Testy wytrzymałości elektrycznej |
Transformator wysokiego napięcia Atrapa lampy |
R | |
| 10.3.1 | Badanie prądu upływu | Tester prądu upływu | R | |
| 11.2.1 | Pomiary dróg upływu i prześwitów | Suwmiarka przesuwna | R | |
| 12.3.1 | Testy wytrzymałościowe |
Szafa termiczna (35° C) Sprzęt do testów wytrzymałościowych Multimetr Watomierz |
R | |
| 12.4.1 | Testy termiczne |
Obudowa odporna na przeciągi (25° C) Termometr Termopary Stabilizator napięcia Multimetr Watomierz |
R | |
| 12.5.1e) załącznik C rys. C3 | Nieprawidłowe testy działania | Obwód testowy dla opraw metalohalogenkowych | R | |
| 13.2.1 | Test odporności na ciepło |
Aparatura do badania ciśnienia w kulce Szafa grzewcza |
R | |
| 13.3.1 | Test odporności na płomień | Aparatura do badania płomienia igłowego | R | |
| 13.3.2 | Test odporności na zapłon | Aparatura do badania drutu żarowego | R | |
| 13.4.1 | Test odporności na śledzenie | Urządzenie do testowania śledzenia dowodów | R | |
| 14 | Zaciski śrubowe |
Sterowniki momentu obrotowego, kable testowe, urządzenie ciągnące, mikrometr, regulator czasowy |
R | |
| 15 | Zaciski bezśrubowe |
Urządzenie do ciągnięcia, zmienne źródło prądu, woltomierz, szafa grzewcza, regulator czasowy, kable testowe |
R | |
IEC 60598-2-1, PIERWSZA ED.(1979) / IEC 60598-2-1 / A1 (1987)
| Klauzula | Pomiar / testowanie | Potrzebny sprzęt testujący / pomiarowy / materiał | Podwykonawstwo |
| NIC SPECJALNEGO |
IEC 60598-2-2, 2.1 ED.(1997)
| Klauzula | Pomiar / testowanie | Potrzebny sprzęt testujący / pomiarowy / materiał | Podwykonawstwo |
| 2.5.1 | Znak „F” dla sufitu izolacyjnego | Materiał termoizolacyjny | R |
| 2.12 | Testy wytrzymałościowe i testy termiczne | Pudełka testowe | R |
IEC 60598-2-4, druga edycja.(1997)
| Klauzula | Pomiar / testowanie | Potrzebny sprzęt testujący / pomiarowy / materiał | Podwykonawstwo |
| 4.6.3 / 4.12 | Test przewracania się | Równia pochyła | R |
IEC 60598-2-5, druga edycja.(1998)
| Klauzula | Pomiar / testowanie | Potrzebny sprzęt testujący / pomiarowy / materiał | Podwykonawstwo |
| 5.6.5 | Test prędkości wiatru | Worki z piaskiem | R |
| 5.6.8 | Pęknięcie płaskiej osłony szklanej | Punktak centralny | R |
IEC 60598-2-20, druga edycja.(1996) / IEC 60598-2-20 / A1 (1998)
|
Klauzula |
Pomiar / testowanie | Potrzebny sprzęt testujący / pomiarowy / materiał | Podwykonawstwo |
| 20.6.14 b) | Wytrzymałość mechaniczna dla elastycznych szczelnych łańcuchów oświetleniowych | Urządzenie testowe odpowiednie do zwijania elastycznej rury (rysunek 3) lub równoważne | R |
| 20.11.2 | Ochrona przed porażeniem elektrycznym | Sonda płaska | R |
| 20.11.3 | Testy styków oprawki | Urządzenie testowe odpowiednie do sprawdzania bezpieczeństwa styków oprawki lampy (rysunek 2) lub równoważne | R |
| 20.15 | Badanie elastycznych rur z zamkniętymi łańcuchami (klauzula 8 normy IEC 60811-3-1) | Urządzenie wciskające (rysunek 1 - IEC 60811-3-1) | R |
Standardowe wymagania są następujące:
