Szczegóły Produktu:
Zapłata:
|
| Stosowanie: | Sprzęt do testowania płomienia | Materiały elektrod: | Kapturek elektrody wykonany z mosiądzu i platyny |
|---|---|---|---|
| kontroler: | 7-calowy ekran dotykowy TFT | Odległość elektrody: | 4,0 mm ± 0,1 mm, kąt 60 ± 5 ° |
| Napięcie testowe: | Regulowana wartość 100 ~ 600 V, wyświetlana wartość: rms | Ciśnienie elektrody: | 1,00 N ± 0,05 N. |
| Heigh Drops: | 30-40 mm ± 5 mm (regulowany) | Dripping Nozzle: | średnica zewnętrzna: 0,9 mm ~ 1,2 mm dla roztworu A |
| High Light: | Tester indeksu śledzenia CNAS 600 V,tester indeksu śledzenia CNAS 100 V,sprzęt do testowania płomienia CNAS IEC 60112 |
||
IEC 60112 Lab Tracking LeakageTester Tracking Index Chamber Tester Index
Parametry techniczne:
| Materiały elektrodowe | Osłona elektrody z mosiądzu platynowego |
| Kontroler | 7-calowy ekran dotykowy TFT |
| Odległość elektrody | 4,0 mm ± 0,1 mm, kąt 60 ± 5 ° |
| Napięcie testowe | Regulowane 100~600V, wyświetlana wartość: rms |
|
Prąd testowy
|
Ograniczenie prądu 1A ± 0,1A regulowane, |
| wartość wyświetlana:rms, tolerancja 1,5% | |
|
Wymiary elektrody
|
szerokość: 5 mm ± 0,1 mm, |
| grubość: 2 mm ± 0,1 mm, | |
| długość >12mm, | |
| końcowy kąt dłuta: 30 ° ± 2 °, platyna. | |
| Ciśnienie elektrody | 1,00N±0,05N |
| Dysza kapiąca | średnica zewnętrzna: 0,9 mm ~ 1,2 mm dla roztworu A |
| 0,9 mm ~ 3,45 mm dla roztworu B | |
| Odstęp kapania |
0-99 sekund (regulowany), czas dla 44-55/1cm3 (regulowany) krople spadające na próbkę powinny wynosić (30±2)min. |
| Krople wysokości | 30-40 mm ± 5 mm (regulowany) |
| Kontrola | Korzystanie z mikrokomputera jednoukładowego + sterowanie ekranem dotykowym screen |
| Objętość komory | >0,5m³, czarne wnętrze |
| Wymiary zewnętrzne | szer. * głęb. * wys. = 1100 mm * 700 mm * 1300 mm |
| Zasilacz | 800VA, 220V, 48-60Hz |
| Język panelu wyświetlacza | chiński + angielski (regulowany) |
Opis:
Aparatura do pomiaru wskaźnika IEC60112 służy do wyznaczania porównawczych wskaźników śledzenia stałych materiałów elektroizolacyjnych na kawałkach pobranych z części sprzętu elektrycznego i elektronicznego oraz na płytkach materiału przy użyciu napięcia przemiennego.Podczas normalnego użytkowania elementy wykonane z materiału izolacyjnego mogą ulec zawilgoceniu i zabrudzeniu.Jeżeli zanieczyszczenia przewodzą prąd elektryczny, prąd przepływa pomiędzy częściami o różnych potencjałach napięcia tworząc ścieżkę.W efekcie mogą wystąpić niewielkie przeskoki, które powodują naprężenia termiczne na powierzchni materiału izolacyjnego.Wizualny wynik rozkładu termicznego materiału izolacyjnego wywołanego prądem śledzącym nazywamy ścieżką.Łączące się tworzenie zwęglonego materiału tworzy ścieżkę śledzenia, dzięki której powstaje trwałe połączenie przewodzące prąd.W związku z tym w większości przypadków element nie może spełniać swoich funkcji elektrycznych, a części mogą się zapalić.Odporność materiału izolacyjnego na tworzenie torów nazywana jest oporem toru jazdy.
Instrument

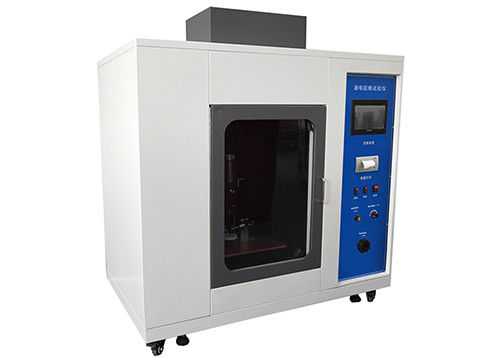

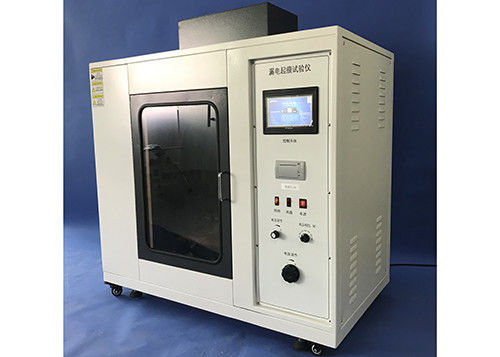

Urządzenie do śledzenia indeksu IEC60112 jest w pełni automatycznym przyrządem umieszczonym we własnej szafce, aby zmaksymalizować bezpieczeństwo operatora.Wewnątrz dobrze oświetlonej szafki próbkę testową umieszcza się na szklanej płytce, a dwie platynowe elektrody umieszcza się na górnej powierzchni.Wraz z przyrządem dostarczana jest płytka wzorcowa, aby zapewnić odpowiednią odległość między elektrodami.Wysokość stołu można łatwo regulować, aby zapewnić odpowiedni kąt elektrod i wysokość kropli.Reszta testu jest kontrolowana z zewnątrz komory testowej przy zamkniętych drzwiach.Napięcie, prąd graniczny, szybkość i liczba kropli są ustawiane na panelu sterowania.Operator powinien obserwować test, aby sprawdzić, czy płomień się zapala.Przyrząd emituje alarm, jeśli błąd śledzenia trwa co najmniej dwie sekundy.
funkcje
• Samodzielna szafka z dużym oknem podglądu i wewnętrznym oświetleniem
• 7-calowy ekran dotykowy TFT systemu operacyjnego
• Łatwy dostęp do obszaru testowego podczas konfiguracji
• Wbudowany wentylator wyciągowy
• Panel sterowania ma wszystkie elementy sterujące w zasięgu ręki, w tym oświetlenie i wylot
• Elektrody platynowe o minimalnej czystości 99,5%
• Alarm włącza się, jeśli błąd śledzenia trwa dłużej niż 2 sekundy.
• Blokada bezpieczeństwa po zatrzymaniu drzwi sprawdza, czy drzwi są otwarte
• Łatwa regulacja do wysokości stołu testowego
Podanie:
IEC60950 IEC60884 IEC60335 Przyrząd do badania indeksu śledzenia jest w pełni automatycznym przyrządem umieszczonym we własnej szafce w celu maksymalizacji bezpieczeństwa operatora i głównie używanym do testowania rezystancji Śledzenie Wydajność stałych materiałów izolacyjnych elektrycznych, gdy są one narażone na działanie wody zanieczyszczonej elektrycznie.Głównie używane do określenia pozycji PTI i CTI.
Wewnątrz dobrze oświetlonej szafki próbkę do badań umieszcza się na szklanej płytce, a dwie platynowe elektrody opuszcza się na górną powierzchnię.
Wraz z przyrządem dostarczana jest płytka wzorcowa, aby zapewnić odpowiednią odległość między elektrodami.Wysokość stołu można łatwo regulować, aby zapewnić odpowiedni kąt elektrod i wysokość kropli.Reszta testu jest kontrolowana z zewnątrz komory testowej przy zamkniętych drzwiach.
Napięcie, prąd ograniczający, szybkość i liczba kropli są ustawiane na panelu sterowania.Operator powinien obserwować test, aby sprawdzić, czy płomień się zapala.Przyrząd emituje alarm, jeśli błąd śledzenia trwa co najmniej dwie sekundy.
