Szczegóły Produktu:
Zapłata:
|
| Stosowanie: | Sprzęt do testowania płomienia | Materiały elektrod: | Kapturek elektrody wykonany z mosiądzu i platyny |
|---|---|---|---|
| kontroler: | 7-calowy ekran dotykowy TFT | Odległość elektrody: | 4,0 mm ± 0,1 mm, kąt 60 ± 5 ° |
| Napięcie testowe: | Regulowana wartość 100 ~ 600 V, wyświetlana wartość: rms | Ciśnienie elektrody: | 1,00 N ± 0,05 N. |
| Heigh Drops: | 30-40 mm ± 5 mm (regulowany) | Dripping Nozzle: | średnica zewnętrzna: 0,9 mm ~ 1,2 mm dla roztworu A |
| Podkreślić: | Aparatura do testów śledzących TFT,Aparatura do testów śledzenia TUV,Tester indeksu śledzenia z ekranem dotykowym |
||
7-calowy monitor dotykowy z ekranem dotykowym Tester palności
Parametry techniczne:
| Urządzenie do pomiaru czasu | Rozdzielczość 9999X0,1S |
| Materiał elektrody | Platyna |
| Specyfikacje elektrod | 5 mm * 2 mm |
| Okres kapania | Nastawny |
| Wysokość kroplówki | 30 ～ 40 mm |
| Opóźnienie kapania | 0,2S (czas otwarcia zaworu elektromagnetycznego) |
| Rozstaw elektrod | 4 ± 0,1 mm |
| Ciśnienie elektrody | 1 ± 0,05 N. |
| Kąt elektrody | 60 ° |
| Rozmiar kroplówki | 45 ~ 50 kropli / cm3 |
| Opóźnienie obwodu elektrycznego | 2 ± 0,1 S (przy 0,5 A) |
| Zakres napięcia testowego | 0 ～ 600 V Dokładność: 1,5% |
| Objętość robocza | > 0,5 M³ |
| Parametry elektryczne | 1,5 kW / 220 V AC / 50 Hz |
| Spadek napięcia zwarciowego | 8% MAKS |
| Prąd zwarcia | 1 ± 0,1A Dokładność: 1% |
| Wymagania środowiskowe | 0 ~ 40 ℃ / ≤ 80% wilgotności względnej |
| Normy | IEC60112, UL746A, IEC60695, ASTMD3638 |
funkcje

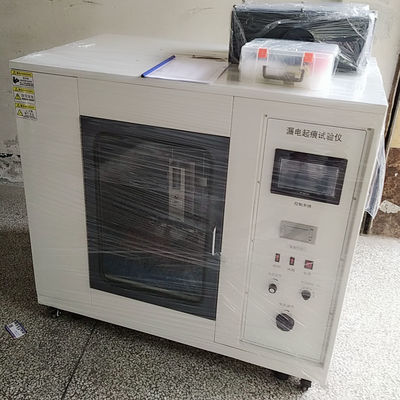

• Samodzielna szafka z dużym oknem i wewnętrznym oświetleniem
• 7-calowy ekran dotykowy TFT systemu operacyjnego
• Łatwy dostęp do obszaru testowego podczas konfiguracji
• Wbudowany wentylator wyciągowy

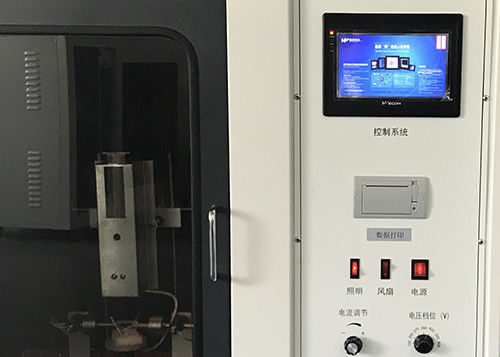

• Panel sterowania ma wszystkie elementy sterujące w zasięgu ręki, w tym oświetlenie i wyciąg
• Elektrody platynowe o minimalnej czystości 99,5%
• Alarm włącza się, jeśli błąd śledzenia trwa dłużej niż 2 sekundy.
• Blokada bezpieczeństwa na drzwiach zatrzymuje test, jeśli drzwi są otwarte
• Łatwa regulacja wysokości stołu testowego
Podanie:
IEC60950 IEC60884 IEC60335 Urządzenie do testowania wskaźnika śledzenia jest w pełni automatycznym przyrządem umieszczonym we własnej szafce, aby zmaksymalizować bezpieczeństwo operatora i służy głównie do testowania rezystancji Śledzenie Wydajność stałych materiałów izolacji elektrycznej, gdy są one narażone na działanie prądu elektrycznego w sytuacji zanieczyszczenia wody. do określenia pozycji PTI i CTI.
W dobrze oświetlonej szafce próbkę umieszcza się na szklanej płytce, a dwie platynowe elektrody umieszcza się na górnej powierzchni.
Wraz z przyrządem dostarczana jest płytka wzorcowa zapewniająca odpowiednią odległość między elektrodami.Wysokość stołu można łatwo regulować, aby zapewnić odpowiedni kąt nachylenia elektrod i wysokość kropli.Pozostała część testu jest kontrolowana z zewnątrz komory testowej przy zamkniętych drzwiach.
Na panelu sterowania ustawia się napięcie, prąd ograniczający, szybkość kapania i liczbę kropli.Operator powinien obserwować test, aby sprawdzić, czy płomień zapala się.Instrument emituje alarm dźwiękowy w przypadku awarii śledzenia trwającej co najmniej dwie sekundy.
Opis:
Urządzenie do śledzenia wskaźników IEC60112 służy do określania porównawczych wskaźników śledzenia stałych materiałów elektroizolacyjnych na elementach pobranych z części sprzętu elektrycznego i elektronicznego oraz na płytkach materiału przy napięciu przemiennym.Podczas normalnego użytkowania elementy wykonane z materiału izolacyjnego mogą ulec zawilgoceniu i zabrudzeniu.Jeśli zanieczyszczenia przewodzą prąd elektryczny, prąd przepływa między częściami o różnych potencjałach napięciowych, tworząc ścieżkę.W rezultacie mogą wystąpić niewielkie rozgorzenia, które powodują naprężenia termiczne na powierzchni materiału izolacyjnego.Wizualny wynik rozkładu termicznego materiału izolacyjnego spowodowanego prądem śledzącym nazywany jest torem.Tworzenie się wzajemnie zwęglonego materiału tworzy ścieżkę śledzenia, przez którą powstaje trwałe połączenie przewodzące prąd.Następnie w większości przypadków element nie może spełniać zamierzonej funkcji elektrycznej, a części mogą się zapalić.Opór materiału izolacyjnego na tworzenie ścieżek nazywany jest oporem śledzenia.
Instrument
Urządzenie ze wskaźnikiem śledzenia IEC60112 jest w pełni automatycznym przyrządem umieszczonym we własnej szafce, aby zmaksymalizować bezpieczeństwo operatora.W dobrze oświetlonej szafce próbkę umieszcza się na szklanej płytce i dwie platynowe elektrody umieszcza się na górnej powierzchni.Wraz z przyrządem dostarczana jest płytka wzorcowa zapewniająca odpowiednią odległość między elektrodami.Wysokość stołu można łatwo regulować, aby zapewnić odpowiedni kąt nachylenia elektrod i wysokość kropli.Pozostała część testu jest kontrolowana z zewnątrz komory testowej przy zamkniętych drzwiach.Na panelu sterowania ustawia się napięcie, prąd ograniczający, szybkość kapania i liczbę kropli.Operator powinien obserwować test, aby sprawdzić, czy płomień zapala się.Instrument emituje alarm dźwiękowy w przypadku awarii śledzenia trwającej co najmniej dwie sekundy.
