Szczegóły Produktu:
Zapłata:
|
| Standardy: | IEC60529 IP4X, IEC61032 rysunek 4 | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Materiał: | Stal nierdzewna i nylon | KOD IP: | IP4X |
| Średnica sondy testowej: | 1,0 mm | Średnica tamy-kuli: | 35 mm |
| Średnica rękojeści: | 10 mm | Długość rękojeści: | 100 MM |
| Podkreślić: | Palec testowy IP4X IP,palec testowy IP SGS,sonda prętowa D |
||

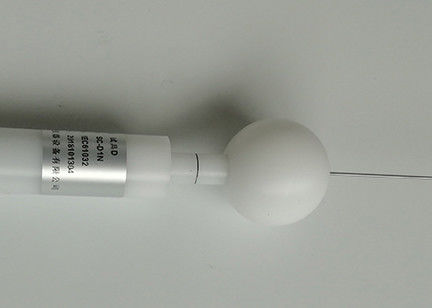

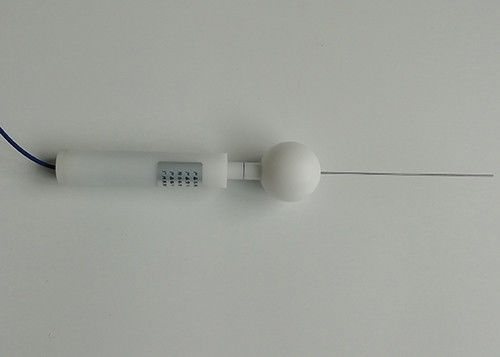

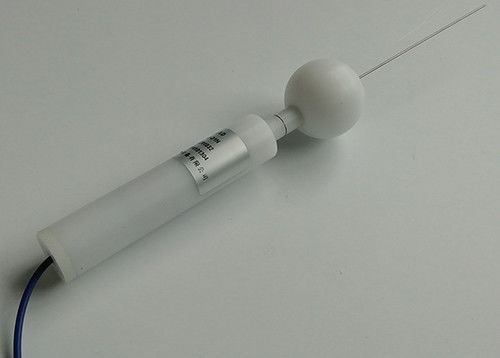

IEC60529 IP4X IEC61320 Rysunek 4 Sonda palcowa IP Testowa sonda prętowa D z użyciem siły
Sonda prętowa IP4X D SC-F4D-F:
Ta sonda jest zgodna ze standardowymi wymaganiami IEC61032, rysunek 4, sondą testową D i IEC60529 dla IP4
i IEC60065.Sonda prętowa służy do weryfikacji ochrony osób przed dostępem do niebezpiecznych
Części.Służy również do weryfikacji ochrony przed dostępem za pomocą przewodu.
Możliwość dostosowania:
Może być używany do testów odporności na porażenie prądem elektrycznym, gdy jest wyposażony w złącze amfenolowe.Lub używany do obudowy
test ochrony po otwarciu gwintowanego otworu M6 na końcu rękojeści (połączony z ciągnięciem i pchaniem
dynamometr). Sonda, której numer modelu jest oznaczona literą „T”, działa z siłą.
Parametry:
| Parametry / model | SC-F4D-F |
| Nazwa | Sonda prętowa D z użyciem siły |
| 1 | Ф1 + 0,05 0 |
| 2 | SФ35 ± 0,2 |
| 3 | Ф10 |
| 4 | 100 ± 0,2 |
| 5 | ---- |
| 6 | Siła 3BA |
| 14 | IEC60529 |
Inne sondy testujące IP
Sondy te są zgodne z normą IEC60529 dla IP1X IP2X IP3X
Specyfikacja i parametry techniczne:
I) IP1X Testowa sonda kulowa SC-F1A-F
Jest zgodny ze standardowymi wymaganiami IEC61032 rys.1, IEC60529 IP1 i IEC60065.
Sonda ta ma na celu sprawdzenie ochrony grzbietu dłoni osób przed dostępem do części niebezpiecznych.
Jest to również niezbędna sonda używana do zapobiegania przedostawaniu się niebezpiecznych części i stałych ciał obcych.
Tę sondę testową można dostosować.Może być używany do testów odporności na porażenie prądem elektrycznym, gdy jest wyposażony w amfenol
złącze.Lub używany do testu ochrony obudowy, gdy otwarty jest gwintowany otwór M6 na końcu rękojeści
(połączony z dynamometrem typu pull and push).
Sonda, której numer modelu jest oznaczona literą „T”, działa z siłą.
| Parametry / model | SC-F1A-F |
| Nazwa | Przetestuj sondę A siłą |
| 1 | SФ50 + 0,05 0 |
| 2 | Ф45 ± 0,2 |
| 3 | Ф10 |
| 4 | 4 |
| 5 | 100 |
| 6 | Z siłą 50N |
| 7 | IEC60529 |
II) Palcowa sonda testowa IP2X B SC-F2B-F
Jest to precyzyjny palec probierczy wykonany zgodnie z wieloma normami, takimi jak IEC 61032 rysunek 2, IEC60950
rysunek 2A, IEC60884, IEC60335, UL507 i UL1278 rysunek 8.4.Ta sonda ma na celu weryfikację podstawowego
ochrona przed dostępem do niebezpiecznych części.Służy również do weryfikacji ochrony przed dostępem za pomocą pliku
palec.Ta próbna sonda palcowa składa się z dito, palca, podstawy i izolowanego uchwytu, który symuluje charakterystykę
ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90 °.
Konfigurowalny: może być używany do testu przeciwporażeniowego, gdy jest wyposażony we wtykowe wtyki bananowe i
złącze amfenolowe na końcu rękojeści lub używane do testu ochrony obudowy po otwarciu gwintowanego
otwór M6 na końcu rękojeści (połączony z dynamometrem pull and push).
Główna specyfikacja i odpowiednie parametry techniczne:
| Parametry / model | SC-F2B-F |
| Nazwa | Standardowy palec probierczy z siłą |
| 1 | 30 ± 0,2 |
| 2 | 60 ± 0,2 |
| 3 | 80 ± 0,2 |
| 4 | 180 ± 0,2 |
| 5 | R2 ± 0,05 |
| 6 | S4 ± 0,05 |
| 7 | 37o 0–10 ' |
| 8 | 14 o 0 -10 ' |
| 9 | Ф12 0 -0,05 |
| 10 | Ф50 |
| 11 | 20 ± 0,2 |
| 12 | Ф75 ± 0,2 |
| 13 | 5 ± 0,5 |
| 14 | Siła 10-30 N. |
| 15 | IEC60529 |
III) Sonda prętowa IP3X C SC-F3C-F
Ta sonda jest zgodna ze standardowymi wymaganiami sondy C IEC61032 i IEC60529 dla IP3 i IEC60065.
Sonda prętowa służy do sprawdzania ochrony osób przed dostępem do części niebezpiecznych.Jest również przyzwyczajony do
sprawdzić za pomocą narzędzia zabezpieczenie przed dostępem.
Konfigurowalny: może być używany do testu przeciwporażeniowego, gdy jest wyposażony w złącze amfenolowe.Lub używany do
test ochrony obudowy przy otwartym gwintowanym otworze M6 na końcu rękojeści (połączonym z pociągnięciem i pchnięciem
dynamometr).
Sonda, której numer modelu jest oznaczona literą „T”, działa z siłą.
| Parametry / model | SC-F3C-F |
| Nazwa | Sonda prętowa C z użyciem siły |
| 1 | Ф2,5 + 0,05 0 |
| 2 | SФ35 ± 0,2 |
| 3 | Ф10 |
| 4 | 100 ± 0,2 |
| 5 | ---- |

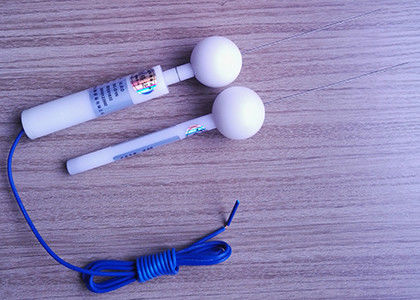

Zdjęcia IP1X, IP2X, IP3X, IP4X:
