Szczegóły Produktu:
Zapłata:
|
| Materiał: | Stal nierdzewna i mosiądz | KOD IP: | IPX1, IPX2 |
|---|---|---|---|
| Temperatura: | Temperatura pokojowa | Gwarancja: | 12 miesięcy |
| Standard: | IEC60529 | Rozmiar skrzynki wewnętrznej (mm): | 800 × 800 × 800 (dł. × szer. × wys.) (Można dostosować) |
| Szybkość kapania (przepływ wody): | 1 + 0,05 0 mm / min lub 3 + 0,05 0 mm / min przełączane | Prędkość obrotowa (obr / min): | 1 ~ 10 regulowany (standard IP 1.2. Gramofon można przechylić o 15 °). |
| Kroplówka (mm): | 600 x 600 mm | Otwór na igłę (mm): | φ0,4 |
| Podkreślić: | Sprzęt do testowania ochrony przed wnikaniem IPX2,Sprzęt do testowania ochrony przed wnikaniem TUV,Sprzęt do testowania IPX1 |
||

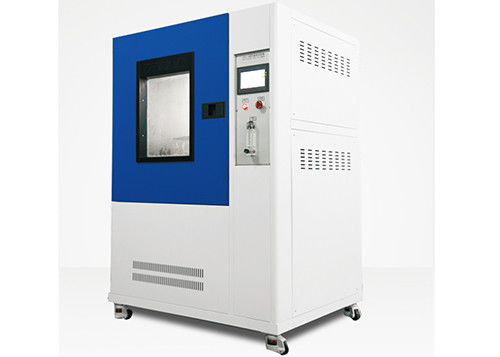

Rysunek 3 Urządzenie testowe do weryfikacji ochrony przed pionowo spadającymi kroplami wody (skrzynka kroplowa)
IPX1 IPX2 IEC60529 Rysunek 3 Komora testowa kropli spadającej wody
Informacje o produkcie:
To urządzenie jest odpowiednie do testowania produktów elektrycznych, które są zamknięte i uszczelnione w środowisku deszczowym, czy mogą zapewnić dobre działanie sprzętu i komponentów.Naukowy projekt tego sprzętu, tak aby sprzęt mógł być realistycznie symulowany kapiącą wodę, spryskiwanie wodą, rozpryskiwanie wody itp. Zastosowanie kompleksowego systemu sterowania i technologii konwersji częstotliwości powoduje, że kąt obrotu stojaka na próbki testowe.Częstotliwość wahań wody natryskowej można regulować automatycznie.
Podanie:
Służy do testowania IPX1 i IPX2.
Parametry techniczne:
| Rozmiar skrzynki wewnętrznej (mm) | 800 × 800 × 800 (dł. × szer. × wys.) (Można dostosować) |
| Szybkość kapania (przepływ wody) | 1 + 0,05 0 mm / min lub 3 + 0,05 0 mm / min przełączane |
| Prędkość obrotowa (obr / min) | Regulacja w zakresie 1 ~ 10 (standard IP 1.2. Gramofon można przechylić o 15 °). |
| Skrzynka kroplowa (mm) | 600X600MM |
| Odległość między skrzynką kroplową a próbką testową | 200 MM |
| Otwór na igłę (mm) | φ0,4 |
| Odległość między otworami (mm) | 20mm x 20mm |
| Szybkość kapania (przepływ wody) | 1 MM lub 3 MM na minutę, regulowany. |
| Czas testów | 1-999,999 min (można ustawić) |
| Zasilacz | 220 V 50 Hz (można dostosować) |
Dostosować się do:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Kod IP IPX1 i IPX2
Próbka badana:

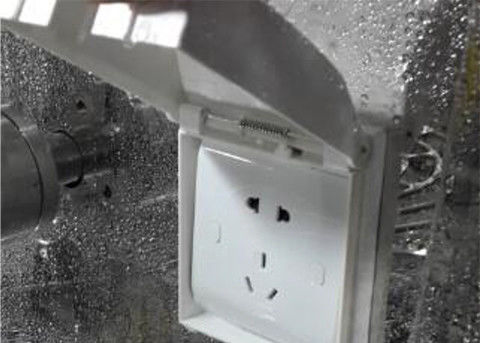

Aparatura testowa z funkcjami wodoszczelnymi, taka jak urządzenia elektroniczne, lampy, szafki elektryczne, komponenty elektryczne, samochód, motocykl, produkty elektryczne (takie jak instrumenty samochodowe, wszelkiego rodzaju przełączniki, mikrosilniki itp.).
Po teście test działania można kontynuować po przywróceniu normalnej temperatury 24 H.
Całość ze stali nierdzewnej lub malowana proszkowo, widoczne okno ze szkła hartowanego.
Wyposażony w skromny stół obrotowy (służący do umieszczania próbki) z regulowaną prędkością.
System kontroli: niezależne badania i rozwój.
Funkcje:
1. Wysokiej jakości wkładka wewnętrzna ze stali nierdzewnej 304 kwasoodpornej.
2. Duże okno obserwacyjne.
3. Przykładowy test elektryzujący.
Urządzenie zabezpieczające:
Wodoodporna maszyna testująca SC-IPX jest zgodna z normą IEC60529: 1989 + A1: 1999 + A2: 2013 (stopnie ochrony zapewniane przez obudowy (IP
Code)>, IEC60598, IEC60335 i IEC 60034-5, GB / T-2423.2, GB4208, GB7000.1.SC-IPX obejmuje następujące stopnie testów: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 i IPX8 (Patrz strona 51 normy IEC60529).Jest szeroko stosowany w organizacji testów uwierzytelniania dla
produkty, takie jak produkty elektryczne i elektroniczne, oprawy LED, a także w odpowiednim dziale kontroli jakości dla
wodoodporne wykrywanie klas ochrony obudowy.
Cały system testowania wodoodporności SC-IPX obejmuje:

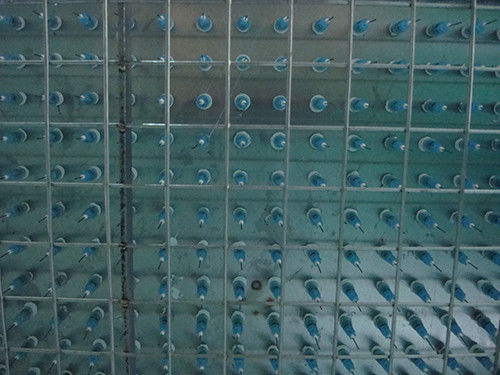

Drip Box (SC-IPX12): Skrzynka kroplowa służy do testu kroplówki IPX1 i IPX2.Rozmiar okapnika to 800x800x75mm (dł. X szer. X wys.).Średnica otworu kroplowego
wynosi 0,4 mm.Odległość między otworami kroplowymi wynosi 20 mm.Próbka może mieć ponad 150 kg.
Urządzenie do testowania natrysku wody na rurze obrotowej (SC-IPX34): służy do testów IPX3 i IPX4.Półśrednica rury wahliwej wynosi 1 metr (dowolna
dostępny jest również inny rozmiar).Wewnętrzna średnica rury wahliwej wynosi 15 mm.Przykładowa średnica stołu obrotowego wynosi 1000 mm (lub inna
rozmiar w zależności od średnicy rury wahadłowej, a wysokość jest regulowana.Prędkość obrotowa wynosi 1-5 obr / min, która jest kontrolowana przez PLC
płyta.
Wodoodporne urządzenie do testowania strumienia (SC-IPX56): Przy wielkości urządzenia dostarczającego wodę 1000 x 1000 x 600 m, średnica dyszy wynosi 6,3 mm (IPX5)
i 12,5 mm (IPX6).Prędkość wody wynosi 12,5 ± 0,626 l / min dla IPX5 i 100 ± 5 l / min dla IPX6.
Wodoodporne urządzenie testowe zbiornika zanurzeniowego (SC-IPX7): służy do testu IPX7.Rozmiar zbiornika na wodę to 1000x1000x1200mm (inny rozmiar może być
zaprojektowane zgodnie z twoją prośbą).Może testować próbki do 120 kg
Wodoodporne urządzenie testowe zbiornika zanurzeniowego (SC-IPX8): służy do testu IPX8.Może symulować głębokość wody od 0 do 50 m.Zanurzenie w wodzie
średnica zbiornika wynosi 600 mm, a wysokość 1200 mm.Naprężenie ściskające wynosi 10 atmosfer lub projekt według klienta
żądanie.
Jesteśmy profesjonalnym producentem wodoodpornego sprzętu do testowania IP.
