Stal nierdzewna IEC 62368 Rysunek V.5 Sonda zaciskowa

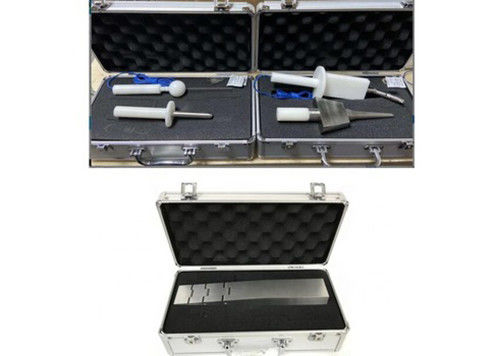

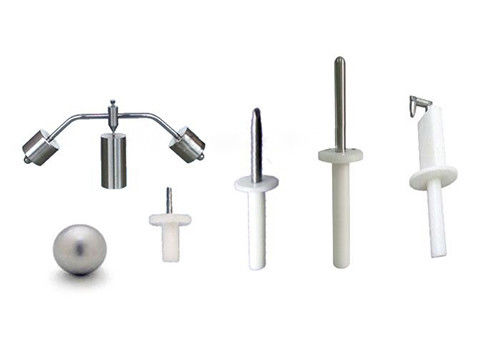

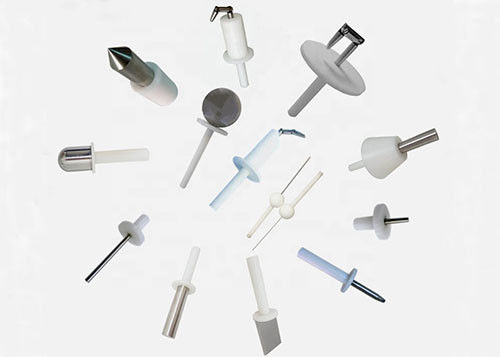

IEC62368 Rysunek V.1 V.2 V.3 V.4 V.5 Telecom Terminal Testowe sondy

I) IEC 62368 Rysunek V.1 Przegubowa sonda pomiarowa do sprzętu, który może być dostępny dla dzieci

spełnia wiele standardowych wymagań

IEC 62368 Rysunek V.1

UL474 Rys. 5.1

UL507 Rys. 9.2 (PA100A)

UL982 Rys. 7.1

UL1017 Rys. 2

UL1062 Rys. 1.2

UL1278 Rys. 8.3

UL1310 Rys. 16.2

UL60065 Rys14

i UL60950 Fig NAF.1.

Symulator dłoni i ograniczone ruchy stawów symulują ruchy ludzkich palców.

Sonda dostępności UL jest również nazywana przegubową sondą UL lub przegubową sondą palcową.

Jest szeroko stosowany w testach ochrony obudowy sprzętu elektrycznego.

II) IEC 62368 Rysunek V.2 Przegubowa sonda pomiarowa do urządzeń, które mają być dostępne dla dzieci

To precyzyjny palec probierczy wykonany zgodnie z wieloma normami, np

IEC 62368 Rysunek V.2

IEC 61032 rysunek 2,

IEC60950 rysunek 2A,

IEC60884,

IEC60335,

UL507,

i UL1278, rysunek 8.4.

Sonda ta ma na celu sprawdzenie podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.Ta próbna sonda palcowa składa się z dito, palca, podstawy i izolowanej rękojeści, która symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90 °.

Konfigurowalny: może być używany do testu odporności na porażenie prądem elektrycznym, gdy jest wyposażony w wtykowe wtyki bananowe i złącze amfenolowe na końcu uchwytu lub używany do testu ochrony obudowy, gdy jest otwarty gwintowany otwór M6 na końcu uchwytu (połączony z uchwytem i dynamometr pchający).

III) IEC62368-1 Rysunek V.3-Tępa sonda, Telecom Test Probe
Wymagane przez normy IEC60950 rys. 2C, IEC 62368 rys. V. 3, EN i niektóre normy UL i CSA do testowania dostępności do obwodów TNV (telekomunikacja).Rękojeść i stopka są wykonane z nylonu, końcówka ze stali nierdzewnej.

W przypadku wtyczki, gniazda lub złącza tępa sonda zgodna z normą IEC62368-1, rys. V.3, jest przykładana bez znacznej siły i w dowolnej możliwej pozycji do

wtyczka, gniazdo lub złącze.

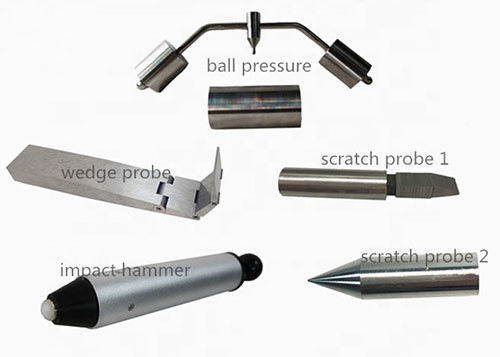

IV) IEC62368-1 Rysunek V.4 Sonda klinowa

IEC62368-1 Rysunek V.4 Test UL zgięta sonda palcowa PA100A Test zgięta sonda palcowa

1, zgodnie z: IEC62368-1 rysunek V.4 UL507 (PA100A), UL1017 rysunek 2, rysunek 6.5 UL1062, UL982 rysunek 7.1 i rysunek 1.2 UL474 rysunek 5.1 i rysunek 14, UL60065 UL6500 rysunek 14, rysunek 7.2 i rysunek 8.3 UL1278 UL1082

2, Głównie używany do kontroli, aby zapobiec dotykaniu ciała niebezpiecznych części pod napięciem, ogrzewania lub gorących części, elementów mechanicznych, a także kontroli stałych ciał obcych w urządzeniu.Jest to konieczne w celu zabezpieczenia przed porażeniem prądem elektrycznym urządzeń gospodarstwa domowego i podobnych urządzeń elektrycznych

3, To jest palec testowy „UL”, zbadany i zaprojektowany przez UL i wymagany przez większość norm UL.Symulator dłoni i ograniczone ruchy stawów symulują ruchy ludzkich palców.Wykonane z nylonu.Dostępne akcesorium Bell-Core. Rękojeść wykonana jest z nylonu.Palec jest wykonany ze stali nierdzewnej.

V) IEC62368-1 Rysunek V.5 Sonda zaciskowa

Ta sonda jest zgodna ze standardowymi wymaganiami normy IEC62368-1, rysunek V.5, IEC61032, rysunek 4, sonda testowa D i IEC60529 dla IP4 i IEC60065.

Sonda prętowa służy do sprawdzania ochrony osób przed dostępem do części niebezpiecznych.

Służy również do weryfikacji ochrony przed dostępem za pomocą przewodu.

Konfigurowalny: może być używany do testu przeciwporażeniowego, gdy jest wyposażony w złącze amfenolowe.

Lub używany do testu ochrony obudowy, gdy otwarty jest gwintowany otwór M6 na końcu rękojeści (połączony z dynamometrem pull and push).

Sonda, której numer modelu jest oznaczona literą „T”, działa z siłą.
