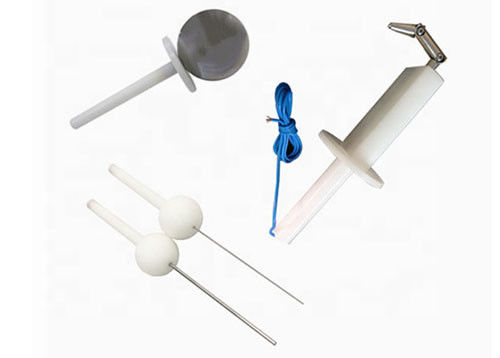

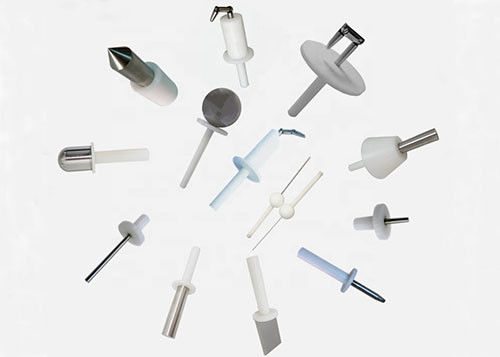

Zestaw sondy palcowej testowej IEC 60335

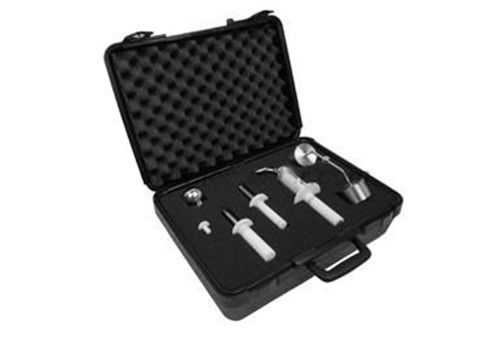

Zestaw standardowej sondy testowej IEC 60335 Urządzenie do kontroli bezpieczeństwa elektrycznego

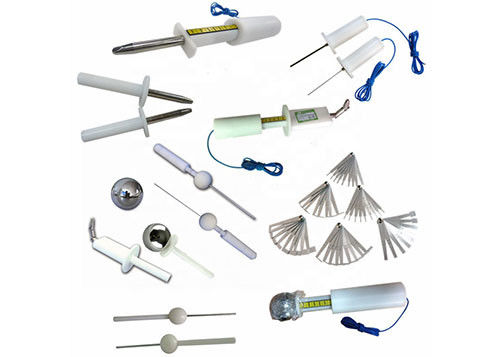

Lista:

Sonda testowa IEC60335 A

Specyfikacja:

Sonda IP1X A / Sonda testowa A

1, zgodnie z: IEC61032: 1997 / IEC60529: 2001 i UL

2, sonda IP1X A (sonda testowa A) jest niezbędnym urządzeniem do domowego i podobnego urządzenia elektrycznego lub testu ochrony przed porażeniem prądem elektrycznym.

Parametry techniczne:

1, średnica kuli: 50 mm

2, średnica płyty przegrody: 45 mm

3, grubość płyty przegrody: 4 mm

4, średnica uchwytu: 10mm

5, długość rękojeści: 100mm

6, zgodnie z IEC61032 rysunek 1 (sonda testowa A), tabela 6

Podanie:

1, kula nie może dotykać części pod napięciem ani zbliżać się do niebezpiecznych części.

2, W wymaganiach testowych trzymania blisko niebezpiecznej części, testowa stalowa kula bez ciągu musi być używana z miernikiem naprężenia pchającego, a stalowy korpus do powłoki ochronnej musi przyłożyć siły 50 + 5 n (30 + 3 n)

IEC60335 Standardowa testowa sonda palcowa

Standardowa testowa sonda palcowa / standardowa testowa radełkowana sonda palcowa / sonda testowa B / IP2X Sonda stopnia ochrony

Parametry techniczne:

1, średnica radełkowanego palca: 12mm

2, radełkowana długość palca: 80mm

3, średnica płyty przegrody: 50 mm

4, długość płyty przegrody: 100 mm

5 Zgodnie z: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, Wspólna część standardowej testowej radełkowanej sondy palcowej nie może dotykać części pod napięciem ani blisko niebezpiecznych części, a płyta przegrody od 50 mm do 20 mm nie może wejść.

2, w teście zapobiegania porażeniu prądem elektrycznym potrzebne są przewody, urządzenia zasilające i urządzenia oświetleniowe.

3 Oba przeguby muszą umożliwiać ruch w tej samej płaszczyźnie i w tym samym kierunku pod kątem 90 ° z tolerancją od 0 ° do + 10 °.

Sonda ta ma na celu sprawdzenie podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.

Tolerancja wymiarów, gdy nie podano określonej tolerancji:

- na kątownikach: 0

−10 °
- na wymiarach liniowych: do 25 mm: 0

- 0,05 mm;powyżej 25 mm: ± 0,2 mm.

Uwaga: Sonda testowa jest wykonana z precyzyjnych produktów ze stali nierdzewnej, należy ją lekko zdjąć i odłożyć podczas użytkowania i zwracać uwagę na konserwację

Sonda testowa C IEC61032 IP3X (sonda testowa C)

Podstawowe wprowadzenie:

1, zgodnie z: IEC61032: 1997 / IEC60529: 2001 ORAZ UL

2, sonda testowa IP3X C (sonda testowa C) jest niezbędnym narzędziem do przeprowadzenia testu ochrony przed porażeniem prądem elektrycznym domowych i podobnych urządzeń elektrycznych.

parametry techniczne

1, długość sondy testowej: 100 mm

2, średnica sondy testowej: 2,5 mm

3, średnica tamy: 35 mm

4, średnica uchwytu: 10mm

5, długość rękojeści 100mm

6, zgodnie z IEC61032 rysunek 3 (sonda testowa C), tabela 6

Podanie:

1, standardowy test odnosi się do tego, że część łącząca nie może dotykać części pod napięciem lub blisko niebezpiecznych części, a 35-milimetrowa okrągła przegroda nie może zostać wprowadzona.

2, W wymaganiu testu dotyczącym zapobiegania dostępowi do niebezpiecznych części sonda testowa C / D musi mieć siłę nacisku 3 ± 0,3 N lub 1 ± 0,1 N

Cel, powód:

Sonda ta ma na celu sprawdzenie podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji ochrony przed dostępem za pomocą narzędzia.

Uwaga: W przypadku produktów bez siły należy używać z dynamometrem.

Sonda testowa D IEC61032 IP4X (sonda testowa D)

Podstawowe wprowadzenie:

1, zgodnie z: IEC61032: 1997 / IEC60529: 2001 ORAZ UL

2, sonda testowa IP4X D (sonda testowa D) jest niezbędnym urządzeniem do domowego i podobnego urządzenia elektrycznego lub testu ochrony przed porażeniem prądem elektrycznym.

parametry techniczne

1, długość sondy testowej: 100 mm

2, średnica sondy testowej: 1,0 mm

3, średnica tamy: 35 mm

4, średnica uchwytu: 10mm

5, długość rękojeści 100mm

6, zgodnie z IEC61032 rysunek 4 (sonda testowa D), tabela 6 GB / T4208-2008 (pierwsza charakterystyka cyfrowa 4/5/6)

Podanie:

1, test standardowy odnosi się do tego, że część łącząca nie może dotykać części pod napięciem lub blisko niebezpiecznych części, nie można wejść do okrągłej przegrody 30 mm.

2, W wymaganiu testu dotyczącym zapobiegania dostępowi do niebezpiecznych części sonda testowa D musi mieć siłę ciągu 1 ± 0,1 N
