Szczegóły Produktu:
Zapłata:
|
| Materiał: | Stal nierdzewna | KOD IP: | IPX5, IPX6 |
|---|---|---|---|
| Temperatura: | Temperatura pokojowa | Standard: | IEC60529 / IEC 60335-1 |
| Średnica dyszy IPX5: | Ф6,3 mm | Średnica dyszy IPX6: | Ф12,5 mm |
| odległość od dyszy do obudowy: | 2,5 ~ 3m | Ciśnieniomierz: | 0 ~ 0,25 MPa |
| High Light: | IPX5 IP Test Equipment,IPX6 IP Test Equipment,IEC60529 Water Jet Nozzles |
||

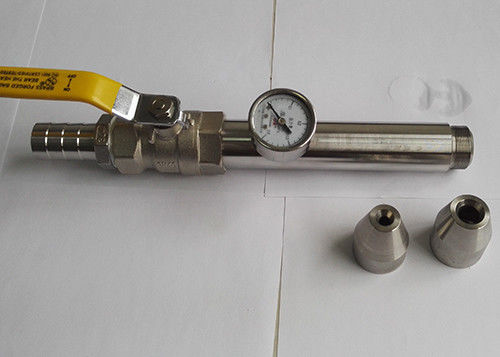

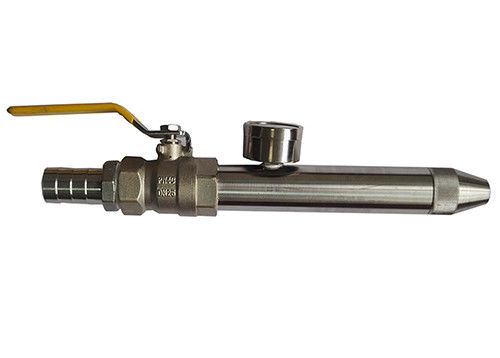

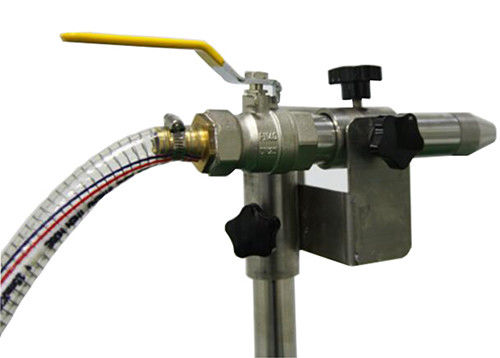

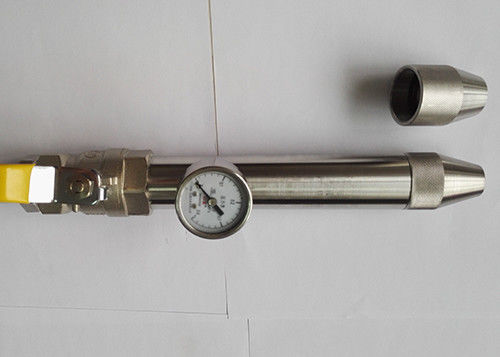

IEC60529 IPX5 IPX6 Ręczne dysze wodne IP Sprzęt testowy
Informacje o produkcie:
Dysza strumieniowa została zaprojektowana i wyprodukowana zgodnie z klauzulą IEC60529 IPX5 i IPX6.
Służy do testu wodoodporności urządzenia elektrycznego.
Test na drugą cyfrę charakterystyczną 5 z dyszą 6,3 mm
Test przeprowadza się przez spryskiwanie obudowy ze wszystkich możliwych kierunków strumieniem wody ze standardowej dyszy testowej, jak pokazano na rysunku 6.
Należy przestrzegać następujących warunków:
Średnica wewnętrzna dyszy:6,3 mm;
Wydajność: 12,5 l/min ± 5%;
Ciśnienie wody: do regulacji osiągnąć określoną szybkość dostarczania;
Rdzeń zasadniczego strumienia: okrąg o średnicy około 40 mm w odległości 2,5 m od dyszy;
Czas trwania badania na metr kwadratowy powierzchni obudowy, która prawdopodobnie zostanie spryskana: 1 min;
Minimalny czas trwania testu: 3 min;
Odległość dyszy od powierzchni obudowy: od 2,5 m do 3 m.
Test na drugą cyfrę charakterystyczną 6 z dyszą 12,5 mm
Test przeprowadza się przez spryskiwanie obudowy ze wszystkich możliwych kierunków strumieniem wody ze standardowej dyszy testowej, jak pokazano na rysunku 6.
Należy przestrzegać następujących warunków:
Średnica wewnętrzna dyszy: 12,5 mm;
Szybkość podawania: 100 I/min ±5%;
Ciśnienie wody: należy dostosować w celu osiągnięcia określonej szybkości dostarczania；
Rdzeń zasadniczego strumienia: okrąg o średnicy ok. 120 mm w odległości 2,5 m od dyszy;
Czas trwania badania na metr kwadratowy powierzchni obudowy, która może zostać spryskana: 1 min;
Minimalny czas trwania testu: 3 min;
Odległość dyszy od powierzchni obudowy: od 2,5 m do 3 m.
Parametry techniczne:
| Nie. | Pozycja | IPX5 | IPX6 |
| 1 | Zaopatrzenie w wodę |
Szybkość przepływu wody ＞ 12,5 l/min ± 5% czystej wody bez wtrąceń. Można to osiągnąć za pomocą zbiornika na wodę ze stali nierdzewnej i sprzętu ciśnieniowego |
Natężenie przepływu wody ＞100L/min±5% czystej wody bez włączenia. Można to osiągnąć za pomocą zbiornika na wodę ze stali nierdzewnej i sprzętu ciśnieniowego |
| 2 | Średnica dyszy | Ф6,3 mm | Ф12,5 mm |
| 3 | Przepływ wody | 12,5 ± 0,625 l/min, przepływomierz jest regulowany; | 100 ± 5 l/min, przepływomierz jest regulowany; |
| 4 | Odległość od dyszy do obudowy | 2,5~3m | 2,5~3m |
| 5 | Czas testowania | Nie mniej niż 1 min/m² (nie mniej niż 3 min) | Nie mniej niż 1 min/m² (nie mniej niż 3 min) |
| 6 | Ciśnieniomierz | 0 ~ 0,25 MPa | 0 ~ 0,25 MPa |
| 7 | Wymagania dotyczące witryny |
Dedykowane pomieszczenie testowe wodoodporności IP o szerokości powyżej 3m, Z dobrą funkcją dopływu i odpływu.Instalacja na ścianie |
Dedykowane pomieszczenie testowe wodoodporności IP o szerokości powyżej 3m, Z dobrą funkcją dopływu i odpływu.Instalacja na ścianie |
Dostosować się do:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Kod IP IPX5 i IPX6
Wodoodporność urządzenia SC-IPX jest zgodna z normą IEC60529:1989 +A1:1999+A2:2013 (Stopnie ochrony zapewnianej przez obudowy (IP
Kod)>,IEC60598, IEC60335 i IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1. SC-IPX obejmuje następujące stopnie testów: IPX1, IPX2,IPX3,IPX4, IPX5, IPX6, IPX7 i IPX8 (Patrz strona 51 normy IEC60529).Jest szeroko stosowany w organizacji testów uwierzytelniających dla
produktów takich jak produkty elektryczne i elektroniczne, oprawy LED oraz w odpowiednim dziale kontroli jakości dla
wodoodporność wykrywania stopni ochrony obudów.
Cały system testowania wodoodporności SC-IPX obejmuje:
Drip Box (SC-IPX12): Drip Box jest przeznaczony do testu kroplówki IPX1 i IPX2.Rozmiar skrzynki ociekowej to 800x800x75mm (LXWXH).Średnica otworu kroplowego
wynosi 0,4 mm.Odległość między otworami kroplowymi wynosi 20mm.Próbka może mieć ponad 150 kg.
Sprzęt do testowania natrysku wody w rurze wahadłowej (SC-IPX34): Jest przeznaczony do testu IPX3 i IPX4.Półśrednica rury wahadłowej wynosi 1 metr (dowolny)
dostępny jest również inny rozmiar).Wewnętrzna średnica rury wahadłowej wynosi 15 mm.Przykładowa średnica stołu obrotowego wynosi 1000 mm (lub inna)
rozmiar w zależności od średnicy rury wahadłowej, a wysokość jest regulowana.Prędkość obrotowa wynosi 1-5 obr./min, kontrolowana przez PLC by
płyta.
Wodoodporny tester strumieniowy (SC-IPX56): Przy rozmiarze urządzenia doprowadzającego wodę to 1000x1000x600m, średnica dyszy wynosi 6,3 mm (IPX5)
i 12,5 mm (IPX6).Prędkość wody wynosi 12,5 ± 0,626 l/min dla IPX5 i 100 ± 5 l/min dla IPX6.
Zbiornik zanurzeniowy Wodoodporne urządzenie testowe (SC-IPX7): Jest przeznaczone do testu IPX7.Rozmiar zbiornika na wodę to 1000x1000x1200mm (inny rozmiar może być
zaprojektowane zgodnie z twoją prośbą).Może testować próbki do 120 kg
Zbiornik zanurzeniowy Wodoodporne urządzenie testowe (SC-IPX8): Jest przeznaczone do testu IPX8.Może symulować głębokość wody 0-50m.Zanurzenie w wodzie
średnica zbiornika to 600mm, a wysokość to 1200mm.Naprężenie ściskające wynosi 10 atmosfer lub projekt według klienta
żądanie.
