Urządzenie do badania udarności 2J, sprzęt do testowania kalibracji młotkiem sprężynowym

Maszyna do testowania udarności urządzenia kalibrującego do młotka sprężynowego

Parametry techniczne:

Potwierdza:

IEC60068-2-75

Szczegóły Produktu:
Zgodnie z wymaganiami normy IEC60068-2-75, to urządzenie kalibracyjne służy do testowania energii uderzenia młotka sprężynowego.

Jest to specjalne wyposażenie laboratorium.

Ponieważ trudno jest bezpośrednio zmierzyć oferowaną energię kalibrowanego młotka sprężynowego, zasada kalibracji tego urządzenia polega na porównaniu energii, która jest obliczana przez masę wahadła i wysokość spadku.

Najwyższa rozdzielczość tego urządzenia to 0,01J.Mechanizm zwalniający jest ulepszony w konstrukcji, może maksymalnie zmniejszyć wpływ wibracji na test, gdy dzierżawa młota sprężynowego, drążek wahadła i łożysko lotnicze są wykonane z importowanej dobrej jakości stali, aby poprawić precyzję i stabilność urządzenia .

Najwyższa rozdzielczość tego urządzenia to 0,01J.Mechanizm zwalniający jest ulepszony w konstrukcji, może maksymalnie zmniejszyć wpływ wibracji na test, gdy dzierżawa młota sprężynowego, pręt wahadła i łożysko lotnicze są wykonane z importowanej dobrej jakości stali, aby poprawić precyzję i stabilność urządzenia .

Procedura kalibracji młotków sprężynowych:

B.1 Zasada kalibracji

Zasada tej procedury kalibracji polega na porównaniu energii dostarczanej przez młotek sprężynowy, który jest trudny do bezpośredniego zmierzenia, z energią wahadła, obliczoną na podstawie jego masy i wysokości upadku.

B.2 Budowa urządzenia kalibracyjnego

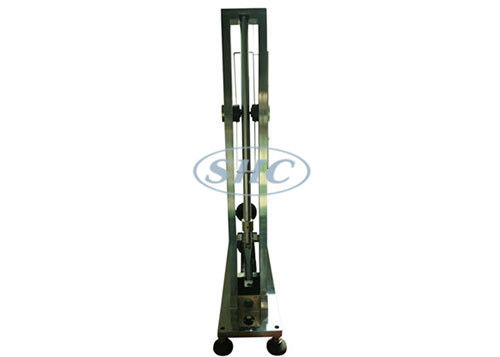

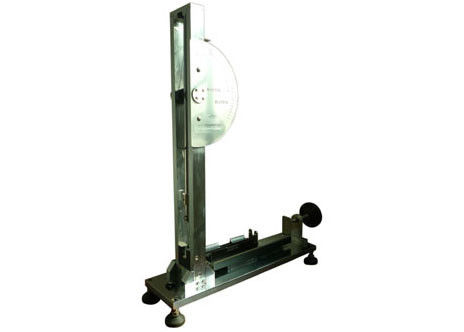

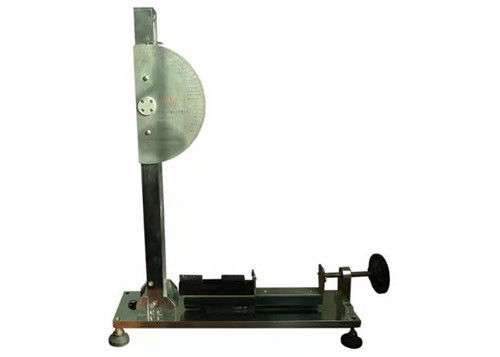

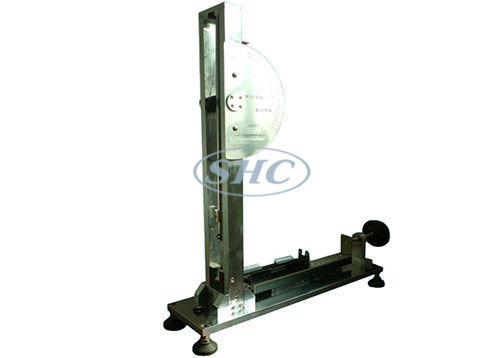

Zmontowane urządzenie kalibracyjne pokazano na rysunku B.1.Oprócz ramy głównymi elementami są łożysko „a”, wskaźnik oporu „b”, wahadło „c”, podstawa wyzwalająca „d” i urządzenie zwalniające „e”.

Główną częścią urządzenia kalibracyjnego jest wahadło „c” pokazane na rysunku B.2.Do dolnego końca tego wahadła przymocowana jest stalowa sprężyna, której szczegóły pokazano na rysunku B.3.Sprężyna jest wykonana ze stali sprężynowej, nie wymaga specjalnej obróbki i jest sztywno przymocowana do wahadła „c”.

Rysunek B.4 przedstawia niektóre części w dużej skali

Należy zauważyć, że sprężyna ta jest przeznaczona do kalibrowania młotków sprężynowych o charakterystyce określonej w tabeli 1 dla wartości energii równych lub mniejszych niż 1 J.Do kalibracji młotków do sprężyn o charakterystyce określonej dla 2 J, sprężyna wahadła wahadła urządzenie kalibrujące musiałoby mieć inną konstrukcję.

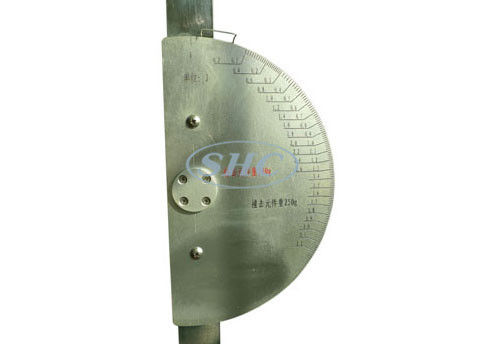

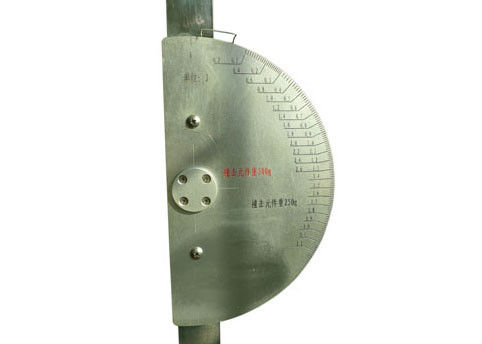

W celu uzyskania odpowiednich właściwości ciernych wskazówki, pomiędzy metalowymi powierzchniami łożyska umieszcza się kawałek grubej tkaniny, a druty fortepianu wygina się w taki sposób, że na tkaninę wywierana jest niewielka siła.

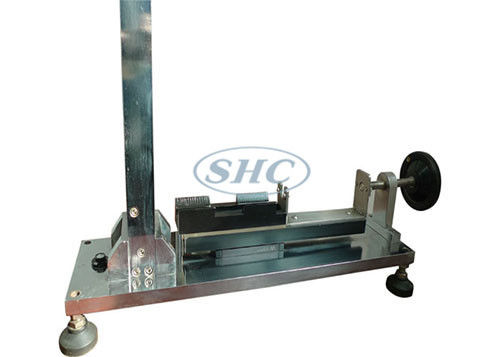

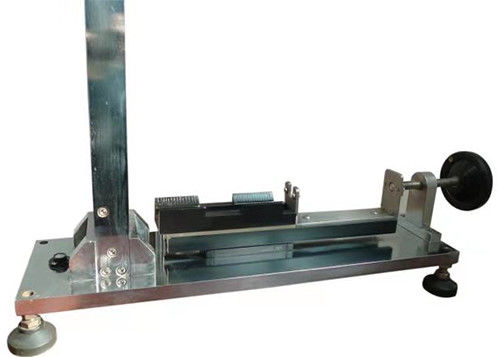

Ponieważ urządzenie zwalniające jest usuwane podczas kalibracji urządzenia kalibrującego, urządzenie zwalniające jest mocowane do podstawy zwalniającej za pomocą śrub.

B.3 Metoda kalibracji urządzenia kalibracyjnego

Kalibrację urządzenia kalibracyjnego przeprowadza się za pomocą wybijaka kalibracyjnego „g” pobranego z młotka sprężynowego, jak pokazano na rysunku B.5.Przed kalibracją urządzenie zwalniające jest zdejmowane z urządzenia kalibracyjnego.

Bierak kalibracyjny zawieszony jest na czterech płóciennych nitkach „h” w punktach podwieszenia znajdujących się w płaszczyźnie poziomej, 2000 mm powyżej punktu styku wahadła z bijakiem kalibracyjnym w położeniu spoczynkowym.Uderzający element kalibracyjny może kołysać się względem wahadła, a punkt styczności w warunkach dynamicznych, punkt „k”, nie może znajdować się więcej niż 1 mm poniżej punktu kontaktu w pozycji spoczynkowej.Punkty zawieszenia są następnie unoszone na odległość równą różnicy między obydwoma punktami styku.
