Szczegóły Produktu:
Zapłata:
|
Standardy: | IEC 61032 rysunek 2 | Rodzaj: | Sonda palcowa testowa IEC |
---|---|---|---|
Materiał: | Stal nierdzewna i nylon | Długość palca: | 80 ± 0,2 mm |
Średnica radełkowanego palca: | 12mm | Średnica płyty odbojowej: | 50 mm |
Długość płyty dopalającej: | 100 MM | Grubość przegrody: | 20mm |
High Light: | sonda b z iec 61032 30N,30N sonda b z iec 61032,10N standardowy palec pomiarowy |
IEC61032 Rysunek 2 Standardowy palec testowy sondy B Powłoka zapobiegająca porażeniu prądem o sile 10N 20n 30n
Specyfikacja i parametry techniczne:
Parametry /Model | SC-F2B | SC-F2B -A | SC-F2B-B | SC-F2B-F |

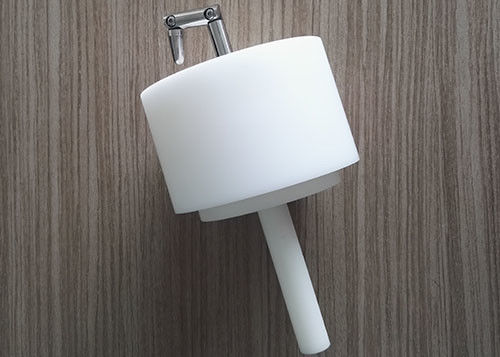

Nazwa | Standardowy palec testowy | Palec testowy z okrągłym przegrodą | Duży palec testowy przegrody | Standardowy palec testowy z siłą |
1 | 30±0,2 | 30±0,2 | 30±0,2 | 30±0,2 |
2 | 60±0,2 | 60±0,2 | 60±0,2 | 60±0,2 |
3 | 80±0,2 | 80±0,2 | 100±0,2 | 80±0,2 |
4 | 180±0,2 | 180±0,2 | ---- | 180±0,2 |
5 | R2±0,05 | R2±0,05 | R2±0,05 | R2±0,05 |
6 | S4±0,05 | S4±0,05 | S4±0,05 | S4±0,05 |
7 | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' |
8 | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' |
9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
10 | Ф50 | Ф50 | ---- | Ф50 |
11 | 20±0,2 | ---- | ---- | 20±0,2 |
12 | Ф75±0,2 | Ф75±0,2 | Ф125±0,2 | Ф75±0,2 |
13 | 5±0,5 | 5±0,5 | ---- | 5±0,5 |
14 | ---- | ---- | ---- | Siła 10-50N |
15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Informacje o produkcie:
Jest to precyzyjny palec testowy wykonany zgodnie z wieloma standardami, takimi jak
IEC 61032 rysunek 2,
IEC60950 rysunek 2A,
IEC60884,
IEC60335,
UL507,
i UL1278 rysunek 8.4.

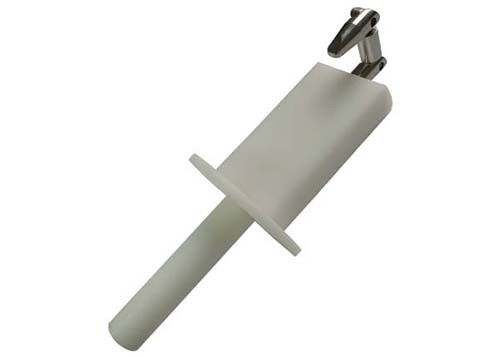

Sonda ta jest przeznaczona do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.Ta sonda z palcem testowym składa się z jw., palca, podstawy i izolowanego uchwytu, który symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90°.
Podanie:
1. Części stawowe palca testowego nie mogą dotykać części pod napięciem ani części niebezpiecznych, a przegroda 50 mm-20 mm nie może wejść.
2. W wymaganiach testowych dotyczących zapobiegania zbliżaniu się do części niebezpiecznych, sonda testowa sondy B musi mieć nacisk 10±3N.Produkt bez użycia siły należy stosować z dynamometrami push-pull.
3. W teście przeciw porażeniu prądem potrzebne jest okablowanie, konfiguracja i zasilanie oraz urządzenie wskazujące.Włączyć zasilanie badanej próbki i przyłożyć odpowiednią siłę, aby stwierdzić, czy przewód uziemiający jest podłączony (3 wkładki).
4. Oba złącza powinny umożliwiać ruch w tej samej płaszczyźnie i w tym samym kierunku pod kątem 90° z tolerancją od 0° do +10°
Sonda ta jest przeznaczona do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.
Służy również do weryfikacji zabezpieczenia przed dostępem palcem.
Tolerancja wymiarów, gdy nie podano konkretnej tolerancji:
– na kątach: 0
−10°
– na wymiarach liniowych: do 25 mm: 0
− 0,05 mm;powyżej 25 mm: ± 0,2 mm.

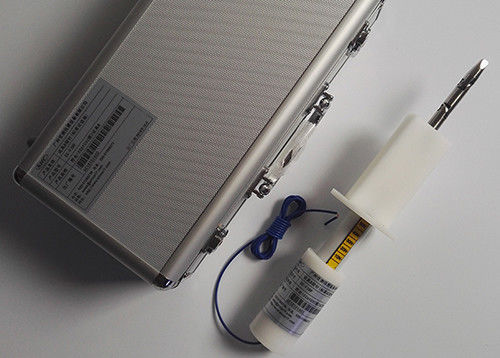

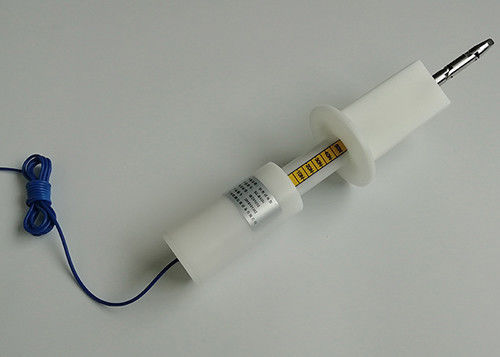

Konfigurowalny: może być używany do testu przeciwporażeniowego, gdy jest wyposażony we wtykane wtyczki bananowe i złącze amfenolowe na końcu rękojeści, lub używany do testu ochrony obudowy po otwarciu gwintowanego otworu M6 na końcu rękojeści (połączony z pociągnięciem i pchać dynamometr).
Stosowanie
1. Standardowa testowa część stawu palcowego nie może być dotykana częściami pod napięciem lub nie może znajdować się w pobliżu niebezpiecznych części, a przegroda 50 mm-20 mm nie może wejść.
2. Próba zabezpieczenia przed niebezpiecznymi częściami wymaga sondy pomiarowej B o ciągu 10N±3N.Generalnie musi współpracować z miernikiem siły.
3. Porażenie prądem wymaga pracy z urządzeniem eksperymentalnym z sondą przeciwwstrząsową: podłączonym do urządzenia eksperymentalnego z sondą przeciwwstrząsową (40 V-50 V), przetworzeniem testu zgodnie ze względnym standardem, dzwonek brzęczyka jest monitowany o porażenie prądem.Zobacz zdjęcia poniżej:
