Szczegóły Produktu:
Zapłata:
|
| Stosowanie: | Maszyna do badania wpływu | Nazwa produktu: | Maszyna do badania udarności / Maszyna do badania uderzenia w upadek / Tester upadku |
|---|---|---|---|
| Energia uderzenia: | 2J, 5J, 10J, 20J, 50J | Funkcjonować: | Test udarności |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| High Light: | Aparatura do badania udarności CNAS 50J,Aparatura do badania udarności CNAS 5J,Elementy uderzające CNAS IK |
||
Sprzęt do prób uderzeniowych elementów uderzeniowych IK Aparatura do prób upadkowych .,
Parametry
| Model | SC-IK01 |
| Wahadło |
Długość: 1000mm;średnica zewnętrzna: 9mm;grubość ścianki rury stalowej: 0,5 mm. Skład masy równoważnej z elementem uderzeniowym |
| Punkt uderzenia | Regulacja w górę iw dół, skok 200-1200 mm, wysokość można dostosować can |
| Element uderzeniowy | Młot udarowy 2, 5,10, 20J |
| Wysokość spadku | Wyświetlacz skali |
| Tryb zwolnienia | Mechaniczny |
| Wymiar | 950*550*2700mm |

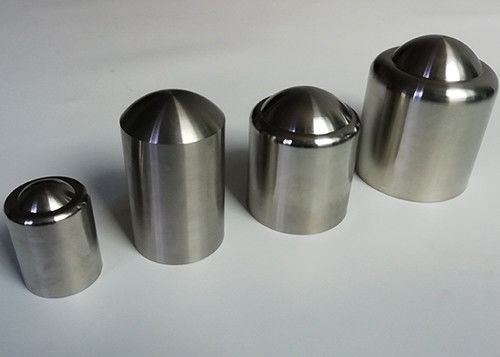

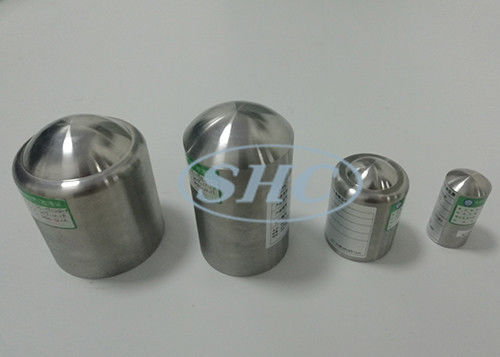

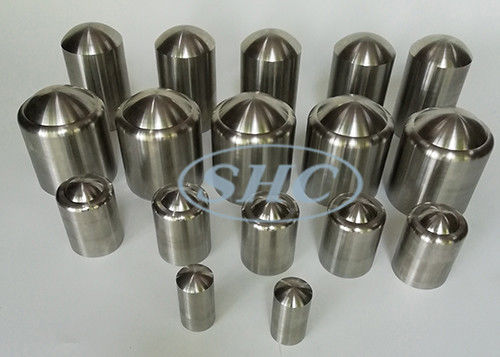

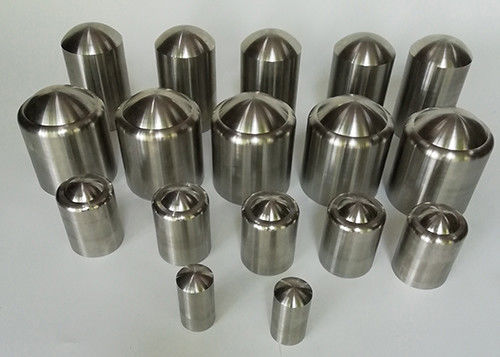

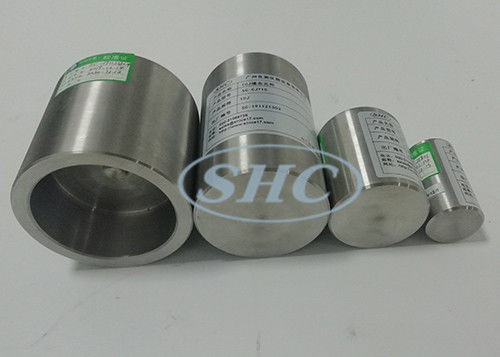

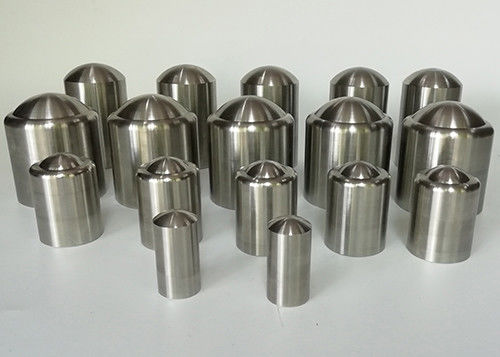

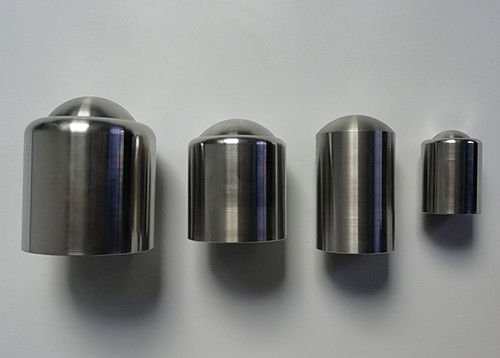

Skoordynowane cechy uderzających elementów
| Energia /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Masa równoważna ± 2% kg | 0,25(0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Materiał | Poliamid 1) | Stal 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| obr/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Do dostosowania w celu dopasowania do masy równoważnej, patrz załącznik A. | |||||
|
1) 85≤HRR≤100, twardość Rockwella zgodnie z ISO2039-2. 2) Fe490-2, zgodnie z ISO1052;Twardość Rockwella zgodna z ISO6508. |
||||||
| UWAGA - Wartości podane w nawiasach dla masy równoważnej i średnicy elementów uderzających dla wartości energii równej lub mniejszej niż 1 J są wartościami w obecnym teście Ef.Wartości aktualnie w teście Eg są również pokazane dla tych dwóch parametrów.Dla celów koordynacji wartości w nawiasach zostaną usunięte pięć lat po opublikowaniu niniejszego standardu. | ||||||
Potwierdza
IEC60068-2-75 Testy środowiskowe – Część 2: Testy – Test Eh: Testy udarowe, IEC60068-2-63, IEC62262 Stopnie ochrony zapewnianej przez obudowy urządzeń elektrycznych przed zewnętrznymi uderzeniami mechanicznymi (kod IK), IEC60439-5 Niskie napięcie rozdzielnice i sterownice - Część 5: Wymagania szczegółowe dotyczące zespołów do dystrybucji energii w sieciach publicznych
Funkcja
Sprzęt wykorzystujący konstrukcję samochodu, można przesuwać w lewo i w prawo, do przodu i do tyłu, regulować wysokość górnego i dolnego punktu uderzenia oraz regulować kąt uderzenia w zakresie 0-90°.Urządzenie jest urządzeniem wahadłowym o niskiej energii o mocy 2J i wyższej.
Podanie
To urządzenie nadaje się do mechanicznego testu wytrzymałości na uderzenia w szafki elektryczne i inne blachy, powłokę niemetalowej szafy pomiarowej energii elektrycznej, rozdzielnicę kabli podstacji i skrzynkę przyłączeniową kabla
Próbka badana
Powłoka szafy pomiarowej energii elektrycznej, rozdzielnicy kabli podstacji i skrzynki przyłączeniowej kabla oraz podobnego sprzętu
Tabela energii uderzenia, masy równoważnej i wysokości zrzutu
| Energia/J | 2 | 5 | 10 | 20 | 50 |
| Masa równoważna /kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Wysokość spadku ± 1% mm | 400 | 300 | 200 | 400 | 500 |
|
Uwagi: 1. Patrz uwaga w IEC 60068-2-75 3.2.2 1. W tej części energia (J) jest obliczana na podstawie standardowego przyspieszenia ziemskiego (g) zaokrąglonego do najbliższej liczby całkowitej, czyli 10m/s². |
|||||
