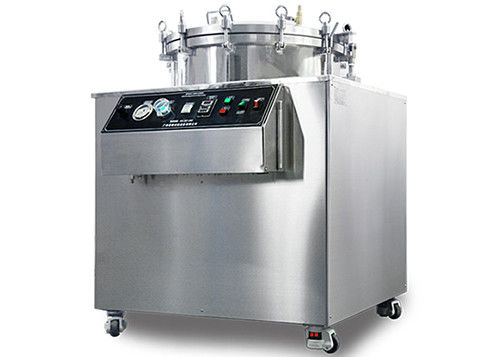

Elektroniczny sprzęt do testowania ochrony przed wnikaniem IPX8

Urządzenie testujące zanurzenie w dodatnim / ujemnym ciśnieniu IPX8 IEC60335

Funkcjonować:

Urządzenie do badania zanurzeniowego IPX8 z nadciśnieniem i podciśnieniem.

I) nadciśnienie

Poprzez zastosowanie sprężonego powietrza przenieś ciśnienie do wody, aby zasymulować odpowiednie środowisko testowe.

2) podciśnienie

Różnicę ciśnień pomiędzy wnętrzem i zewnętrzem powłoki produktu uzyskuje się poprzez pompowanie powietrza nad powierzchnię wody.

I użyj nacisku, aby przetestować.

Parametry:

Cel, powód:

Pod urządzeniem ze stopniem ochrony powłoki (kod IP) opartym głównie na produktach elektronicznych i elektrycznych, oświetleniu zewnętrznym, szafce elektrycznej, sprzęcie komunikacyjnym, sprzęcie do nurkowania i innych produktach do symulacji środowiska wodnego w celu przetestowania działania ochronnego produktów IP.

Wyniki testów są wykorzystywane do określenia, czy wymagania są spełnione, aby zapewnić projekt, rozwój, optymalizację i kontrolę fabryczną produktu.

Opis:

Ocena obudów i elementu uszczelniającego, czy może zapewnić dobre działanie sprzętu i komponentów po badaniu wody lub podczas badania.

Potwierdź zgodnie z normami:

IEC 60529 IPX7 IPX8;

EN 60529 IPX7 IPX8;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 i tak dalej.

To urządzenie testowe zostało zaprojektowane i wyprodukowane zgodnie z normą IEC 60529 2013, punkt 14.2.8.
Próba drugiej cechy 8: zanurzenie ciągłe do uzgodnienia.
O ile nie istnieje odpowiednia norma produktu, warunki badania podlegają uzgodnieniu między producentem

i użytkownika, ale będą one bardziej dotkliwe niż te opisane w 14.2.7 i będą uwzględniać stan

że obudowa będzie stale zanurzona w rzeczywistym użytkowaniu.

Wodoodporność urządzenia SC-IPX jest zgodna z normą IEC60529:1989 +A1:1999+A2:2013 (Stopnie ochrony zapewnianej przez obudowy (IP
Kod)>,IEC60598, IEC60335 i IEC 60034-5.

SC-IPX obejmuje następujące stopnie testowe: IPX1, IPX2,IPX3,IPX4, IPX5, IPX6, IPX7 i IPX8 (patrz strona 51 normy IEC60529).

Jest szeroko stosowany w organizacji testów uwierzytelniających dla produktów takich jak produkty elektryczne i elektroniczne, oprawy LED, a także w odpowiednim dziale kontroli jakości do wykrywania wodoodporności stopni ochrony obudów.

Cały system testowania wodoodporności SC-IPX obejmuje:
Drip Box (SC-IPX12): Drip Box jest przeznaczony do testu kroplówki IPX1 i IPX2.Rozmiar skrzynki ociekowej to 800x800x75mm (LXWXH).Średnica otworu kroplowego
wynosi 0,4 mm.Odległość między otworami kroplowymi wynosi 20mm.Próbka może mieć ponad 150 kg.
Sprzęt do testowania natrysku wody w rurze wahadłowej (SC-IPX34): Jest przeznaczony do testu IPX3 i IPX4.Półśrednica rury wahadłowej wynosi 1 metr (dowolny)
dostępny jest również inny rozmiar).Wewnętrzna średnica rury wahadłowej wynosi 15 mm.Przykładowa średnica stołu obrotowego wynosi 1000 mm (lub inna)
rozmiar w zależności od średnicy rury wahadłowej, a wysokość jest regulowana.Prędkość obrotowa wynosi 1-5 obr./min, kontrolowana przez PLC by
płyta.Wodoodporny tester strumieniowy (SC-IPX56): Przy rozmiarze urządzenia doprowadzającego wodę to 1000x1000x600m, średnica dyszy wynosi 6,3 mm (IPX5)
i 12,5 mm (IPX6).Prędkość wody wynosi 12,5 ± 0,626 l/min dla IPX5 i 100 ± 5 l/min dla IPX6.
Zbiornik zanurzeniowy Wodoodporne urządzenie testowe (SC-IPX7): Jest przeznaczone do testu IPX7.Rozmiar zbiornika na wodę to 1000x1000x1200mm (inny rozmiar może być
zaprojektowane zgodnie z twoją prośbą).Może testować próbki do 120 kg

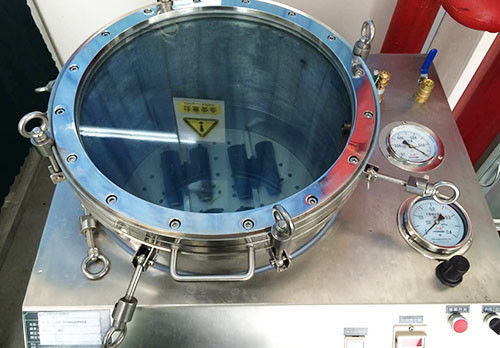

Zbiornik zanurzeniowy Wodoodporne urządzenie testowe (SC-IPX8): Jest przeznaczone do testu IPX8.Może symulować głębokość wody 0-50m.Zanurzenie w wodzie
średnica zbiornika to 600mm, a wysokość to 1200mm.Naprężenie ściskające wynosi 10 atmosfer lub projekt według klienta
żądanie.
