Trzonek lampy i oprawki Twist Sprzęt do testowania światła

Trzonek i oprawki lampy Miernik testowy Przyrząd do testowania skrętu stopy lampy

Parametry techniczne:

Tester ten służy głównie do pomiaru momentu obrotowego oprawy lamp wszelkiego rodzaju źródeł światła, jej głównych parametrów i parametrów technicznych jak poniżej:

Opis:

Miernik skręcania trzonka lampy to nowo opracowany inteligentny produkt z wbudowanym mikroprocesorem. Cyfrowy miernik skrętu to wymóg bezpieczeństwa mechanicznego trzonka lampy, który został wzięty pod uwagę przez większość producentów oświetlenia i jest również obowiązkowo wymagany przez wszystkie narody.W ten sposób opracowaliśmy cyfrowy miernik skrętności z odniesieniem do normy IEC.Spełnia wymagania dotyczące pomiaru siły momentu obrotowego trzonka lampy dla działu kontroli jakości i producentów.

Charakterystyka:

1) Może mierzyć moment obrotowy trzonka lampy zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara.I może ustawić alarm górnego limitu.Automatyczne zapisywanie danych po zamknięciu systemu.

2) Przyrząd posiada funkcję kalibracji punktu zerowego.Punkt zerowy jest bardzo stabilny.Instrument wyświetla 4 cyfry liczby.Więc ma wysoką dokładność i wysoką stabilność.

3) Podwójne czujniki zaprojektowane wewnątrz, aby zapewnić wysoką niezawodność instrumentu i nie wyłączają się w skomplikowanym środowisku.

4) Przyrząd jest wygodny w użyciu ze względu na kilka zacisków nasadek lamp, takich jak E27 / E26, B22d, E14 / E12, G13 / G5 i tak dalej.

5) Mocowanie za pomocą zacisku.Obracając lampę, zostanie zarejestrowany dodatni i ujemny współczynnik momentu obrotowego.
6) Zakres momentu obrotowego: 0-10 N * m (zakres specjalny jest dostosowywany do klienta).
7) Wysoka wydajność w zakresie niezawodności, precyzji i długowieczności dzięki zastosowaniu czujnika momentu obrotowego tensometrycznego
8) Funkcja utrzymywania maksymalnego momentu obrotowego, górna granica może być ustawiona na alarm.
9) Zgodność ze standardem chińskim i międzynarodowym.

Podstawowa zasada

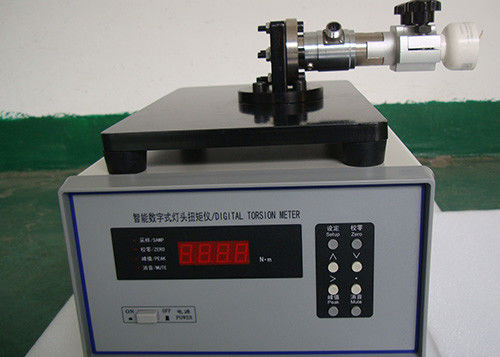

Wyposażenie składa się z urządzenia skrętnego i miernika pomocniczego.Kluczem do dokładności jest

czujnik momentu obrotowego.Sprzęt przyjmuje czujnik momentu obrotowego typu odkształcenia o cechach wysokiej niezawodności,

opłacalne, wysoka dokładność i długa żywotność.

W czujniku na oznaczonym elastomerze tensometrze rezystancyjnym i składzie mostka Wheatstone'a.Moc

mostek z napięciem sterującym, pod działaniem momentu obrotowego, elastomer ulegnie odkształceniu i

tensometr zmieni się, tak że mostek będzie niezrównoważony i pojawi się liniowy sygnał napięciowy

między wyjściem mostka a skręcaniem.Drugi miernik zostanie wzmocniony sygnałem napięciowym i przekształci sygnał przez transformator A / D, a następnie wyśle ​​do mikroprocesora w celu analizy danych i

pokaz.Schemat blokowy funkcjonalny w następujący sposób:

Rys.1 Schemat bloków funkcjonalnych

Cyfrowy miernik skrętności KP338 służy do pomiaru skręcenia wszelkiego rodzaju oprawek lamp.

Instrukcja operacji

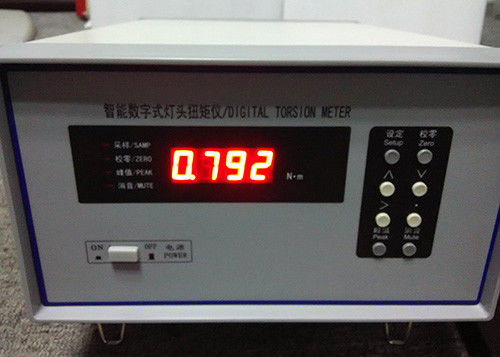

5.1 Panel przedni i funkcja

Specyfikacja:

1. Okno: 5-cyfrowe wyświetla pomiar i komunikat podpowiedzi.

2. Wskaźnik

SAMP: Urządzenie jest w trybie próbkowania, gdy miga.Częstotliwość odświeżania: 2 razy / s.

3. ZERO: Urządzenie jest w trybie zerowania, gdy miga..

4. PEAK: Urządzenie jest w trybie utrzymywania wartości szczytowej, kiedy miga.

5. DZWONEK: Wskazuje na pokazanie brzęczyka.

Klawiatura

ZERO: W warunkach testowych naciśnij ten klawisz, aby wejść w tryb zerowania, po zakończeniu zerowania,

sprzęt zapisze dane i automatycznie powróci do trybu testowego.W stanie szczytowym naciśnij

klucz do wyczyszczenia wartości.

SET: W normalnych warunkach testu naciśnij ten klawisz, aby ustawić alarm górnej granicy.

PEAK: W normalnych warunkach testu naciśnij ten klawisz, aby utrzymać wartość szczytową;naciśnij ponownie ten klawisz, aby

powrócić do normalnego trybu testowego.

∧: W trybie ustawień i kalibracji, naciśnij ten klawisz, kursor zrówna się w górę.

∨: W trybie ustawiania i kalibracji, naciśnij ten klawisz, kursor zrówna się w dół.

>: W trybie ustawień i kalibracji, naciśnij ten klawisz, kursor przesunie się w prawo.

•: W trybie ustawiania i kalibracji naciśnij ten klawisz, wstaw przecinek dziesiętny.

5.2 Rzeczywisty panel i funkcja

1. Port wejściowy i wyjściowy sygnału: do transmisji sygnału.

2. Rurka ochronna: bezpiecznik 0,5 A chroniący zasilanie urządzenia.

3. Wtyczka zasilania: filtr włączający, aby zatrzymać zakłócenia.

5.3.Test skręcania oprawki lampy

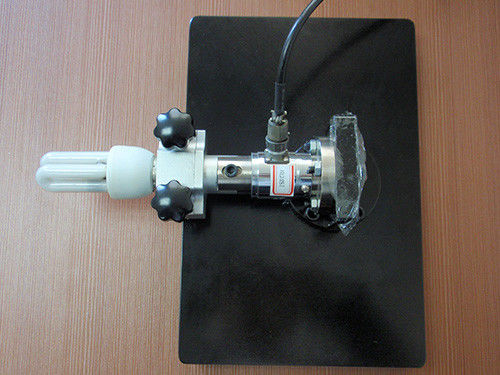

Po pierwsze, potwierdź model posiadacza;następnie zainstaluj odpowiednie urządzenie i zamontuj lampę

uchwyt na zacisku.

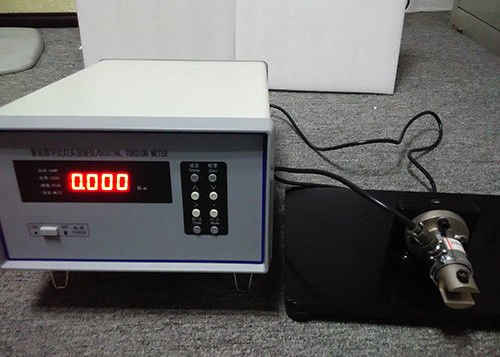

Połącz urządzenie skrętne ze sprzętem za pomocą portu wejściowego sygnału.Włącz miernik pomocniczy na

podgrzewać przez 5 min.Jeśli okno nie jest równe 0,000, to sprzęt powinien zostać wyzerowany.Użytkownik może

ustalić górną granicę zgodnie ze standardami chińskimi lub międzynarodowymi.Obrót w prawo i przeciwnie

obróć oprawkę lampy.W tym czasie okno pokaże aktualną wartość;dopóki

alarmujący sprzęt, użytkownik może ocenić, czy oprawka lampy jest nadal w dobrym stanie.

5.4.Zerowanie

Po długim czasie użytkowania sprzęt może mieć dryf zerowy i wpływać na dokładność.W tym czasie sprzęt musi zostać wyzerowany.Ale proszę zauważyć, że czujnik skrętu nie działa.Naciśnij klawisz „zero”, okno wyświetli „ZERO”, a następnie wskaźnik „ZERO” zacznie migać;Jeśli użytkownik nie chce

kontynuuj, po prostu naciśnij klawisz „szczyt”, aby wyjść.Kiedy wskaźnik „ZERO” zgaśnie, oznacza to, że urządzenie zakończy zerowanie i wróci do normalnego działania.

5.5.Górna granica

Naciśnij przycisk „SET”, w oknie pojawi się „SET”;Jeśli użytkownik nie chce kontynuować resetowania, naciśnij klawisz „PEAK”, aby wyjść.Za pomocą przycisków „＞”, „∧”, „∨”, „·”, aby ustawić górną granicę, naciśnij ponownie przycisk „set”, aby zapisać i wyjść.Jeśli użytkownik nie chce zapisywać wartości, wystarczy nacisnąć klawisz „PEAK”, aby wyjść z trybu ustawiania.

5.6.Kalibrowanie

Sprzęt został skalibrowany przed sprzedażą.Użytkownicy nie muszą go ponownie kalibrować.Ale po długim czasie nie ma zastosowania, co wpłynie na dokładność.W tym czasie sprzęt potrzebuje specjalnego urządzenia do ponownej kalibracji.

Przyłóż określony moment do czujnika momentu obrotowego (kierunek do przodu lub do tyłu), w normalnym trybie testowym, 5 razy naciśnij „”., a następnie naciśnij przycisk „SET”, okno wyświetli „CAL.R”, gdy użytkownik zastosuje skręt do przodu do czujnika momentu obrotowego;W tym czasie, jeśli użytkownik nie chce wykonywać ponownej kalibracji, wystarczy nacisnąć klawisz „PEAK”, aby wyjść.Jeśli użytkownik chce wykonać kalibrację, wystarczy nacisnąć klawisz „set”, urządzenie przejdzie w tryb kalibracji do przodu iw tym czasie w oknie zostanie wyświetlona ostatnia wartość kalibracji.Jeśli wartość jest różnicą, po prostu zresetuj wartość standardową za pomocą

Klawisze „＞”, „∧”, „∨”, „·”.Naciśnij ponownie przycisk „CAL”, urządzenie wyświetli współczynnik kalibracji, następnie możesz zresetować współczynnik kalibracji za pomocą przycisków „＞”, „∧”, „∨”, „·” lub po prostu naciśnij przycisk „CAL”, a następnie wprowadź wartość standardową i współczynnik standardowy.Jeśli użytkownik nie chce zapisywać danych, wystarczy nacisnąć klawisz „szczyt”, aby wyjść.Kalibracja wsteczna jest taka sama, jak kalibracja do przodu.

Jeśli współczynnik zostanie utracony, wprowadź do urządzenia poniższy współczynnik kalibracji.

Ogłoszenie

1. Zabronione użycie przeciążenia, w przeciwnym razie zmniejszy właściwość.

2. Zabronione uderzanie i uderzanie podczas instalacji obciążenia i zacisku.

3. Zabronione plamy z oleju, wody i innych chemikaliów.

4. Rozgrzewaj przez 5 minut przed testem.
