Szczegóły Produktu:
Zapłata:
|
| Materiał: | Stal nierdzewna i mosiądz | KOD IP: | IPX3, IPX4 |
|---|---|---|---|
| Temperatura: | Temperatura pokojowa | Funkcjonować: | sprzęt do testowania materiałów |
| Średnica zewnętrzna dyszy: | Ф102mm | Otwory dysz: | 121 otworów |
| Sferyczna średnica: | SФ75,5 mm | Ciśnieniomierz: | 50 ~ 150 kPa |
| Czas testowania: | co najmniej 5 min | Przegroda: | Usuwany |
| High Light: | Sprzęt do testowania ochrony przed wnikaniem IPX3,Sprzęt do testowania ochrony przed wnikaniem IPX4,Tester dysz natryskowych IEC60529 |
||
IPX3 Ręczna dysza natryskowa IPX4 IEC60529 Urządzenia testowe IP
Parametry techniczne:
1 Zaopatrzenie w wodę Natężenie przepływu wody wynosi 50 ～ 150 kpa czystej wody bez włączenia.
2 Parametry rozpylaczy
średnica zewnętrzna: Ф102mM
średnica kulista: SФ 75,5 mm
Jest otwór środkowy, aw wewnętrznym kręgu otworów znajdują się 24 otwory, których kąt rozwarcia wynosi 30 °.
W zewnętrznym kręgu otworów znajduje się 96 otworów, których kąt zawarty wynosi 15 °.Łącznie 121 otworów.
Średnica otworu: Ф0,5 mm
Wykonany jest z mosiądzu.
3 Przepływ wody 10 l / min ± 5%, przepływomierz jest regulowany 4 Zakres manometru 0 ～ 0,4 MPa 5 Zdejmowana przegroda 6 Manometr 0 ~ 0,25 MPa
| Zaopatrzenie w wodę | Natężenie przepływu wody ＞ 10 l / min ± 5% czystej wody bez włączenia. |
| Sterowanie i działanie | zawór ręczny |
| Średnica zewnętrzna dyszy | Ф102mm |
| Średnica kulista dyszy | SФ 75,5 mm |
| Otwory dysz | 121 otworów Ф0,5 mm 1 otwór pośrodku 1 wewnętrzne kółko po 12 otworów pod kątem 30 ° 4 zewnętrzne okręgi po 24 otwory ustawione pod kątem 15 ° |
| Materiał dyszy | Mosiądz |
| Ruchomy materiał osłony | Aluminium |
| Przepływ wody | 10 l / min ± 5%, przepływomierz jest regulowany |
| Ciśnieniomierz | 50 ~ 150Kpa, zakres manometru 0 ~ 0,25Mpa |
| Przegroda | Usuwany |
| Wymagania dotyczące witryny | Dedykowana wodoodporna sala testowa IP, Podłoże powinno być płaskie z oświetleniem Z dobrą funkcją dopływu i drenażu. |
| Czas testów | Sterowanie ręczne, co najmniej 5 min |
Dostosować się do:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Test IPX3 IPX4.
Informacje o produkcie:
Dysza rozpylająca została zaprojektowana i wyprodukowana zgodnie z klauzulą IEC60529 IPX3 i IPX4.
Dysza zraszająca jest alternatywą dla testera rurki oscylacyjnej w celu określenia stopnia ochrony przed wnikaniem wody.
Dysza rozpylająca jest przeznaczona do użytku z próbkami, które nie mieszczą się w średnicy probówki.
Podstawowe testy IEC obejmują ochronę IPX3 i IPX4 przed pryskającą i pryskającą wodą.
W takiej sytuacji ręczna dysza rozpylająca jest używana ręcznie.
Instrument:

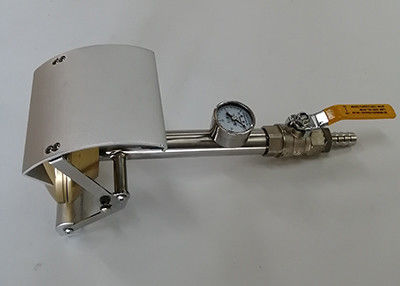

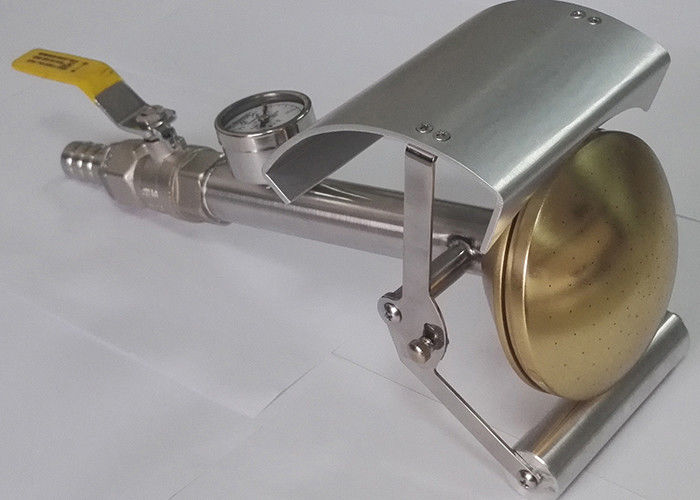

Dysza zraszająca SC-IPX34-SN jest ręcznym urządzeniem testowym służącym do weryfikacji ochrony przed rozpryskami i rozbryzgami wody.
Ciśnienie wody można regulować za pomocą pokrętła regulacji przepływu na urządzeniu, aby uzyskać wymagane natężenie przepływu.
Ciśnienie można odczytać na manometrze, który jest wygodnie umieszczony przy dyszy.
Wzór rozpylania dyszy jest zgodny ze specyfikacjami normy IEC 60529.
Ruchoma osłona może zostać nałożona na część dyszy w przypadku IPX3 lub przesunięta poza strumień natrysku w przypadku IPX4
UWAGA:
Różnica między IPX3 i IPX4 polega na tym, że przegrodę należy usunąć w teście IPX4.
Aby uwolnić ręce, projektujemy wspornik dla dyszy natryskowej IPX3 IPX4.
Czas dostawy: za 2 dni.
Dostawa fabryczna i szybka dostawa.
Wodoodporna maszyna testująca SC-IPX jest zgodna z normą IEC60529: 1989 + A1: 1999 + A2: 2013 (stopnie ochrony zapewniane przez obudowy (IP
Code)>, IEC60598, IEC60335 i IEC 60034-5, GB / T-2423.2, GB4208, GB7000.1.SC-IPX obejmuje następujące stopnie testów: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 i IPX8 (patrz strona 51 normy IEC60529).Jest szeroko stosowany w organizacji testów uwierzytelniania dla
produkty, takie jak produkty elektryczne i elektroniczne, oprawy LED, a także w odpowiednim dziale kontroli jakości dla
wodoodporne wykrywanie klas ochrony obudowy.
Cały system testowania wodoodporności SC-IPX obejmuje:
Drip Box (SC-IPX12): Skrzynka kroplowa służy do testu kroplówki IPX1 i IPX2.Rozmiar okapnika to 800x800x75mm (dł. X szer. X wys.).Średnica otworu kroplowego
wynosi 0,4 mm.Odległość między otworami kroplowymi wynosi 20 mm.Próbka może mieć ponad 150 kg.
Urządzenie do testowania natrysku wody na rurze obrotowej (SC-IPX34): służy do testów IPX3 i IPX4.Półśrednica rury wahliwej wynosi 1 metr (dowolna
dostępny jest również inny rozmiar).Wewnętrzna średnica rury wahliwej wynosi 15 mm.Przykładowa średnica stołu obrotowego wynosi 1000 mm (lub inna
rozmiar w zależności od średnicy rury wahadłowej, a wysokość jest regulowana.Prędkość obrotowa wynosi 1-5 obr / min, która jest kontrolowana przez PLC
płyta.
Wodoodporne urządzenie do testowania strumienia (SC-IPX56): Przy wielkości urządzenia dostarczającego wodę 1000 x 1000 x 600 m, średnica dyszy wynosi 6,3 mm (IPX5)
i 12,5 mm (IPX6).Prędkość wody wynosi 12,5 ± 0,626 l / min dla IPX5 i 100 ± 5 l / min dla IPX6.
Wodoodporne urządzenie testowe zbiornika zanurzeniowego (SC-IPX7): służy do testu IPX7.Rozmiar zbiornika na wodę to 1000x1000x1200mm (inny rozmiar może być
zaprojektowane zgodnie z twoją prośbą).Może testować próbki do 120 kg
Wodoodporne urządzenie testowe zbiornika zanurzeniowego (SC-IPX8): służy do testu IPX8.Może symulować głębokość wody od 0 do 50 m.Zanurzenie w wodzie
średnica zbiornika wynosi 600 mm, a wysokość 1200 mm.Naprężenie ściskające wynosi 10 atmosfer lub projekt według klienta
żądanie.
